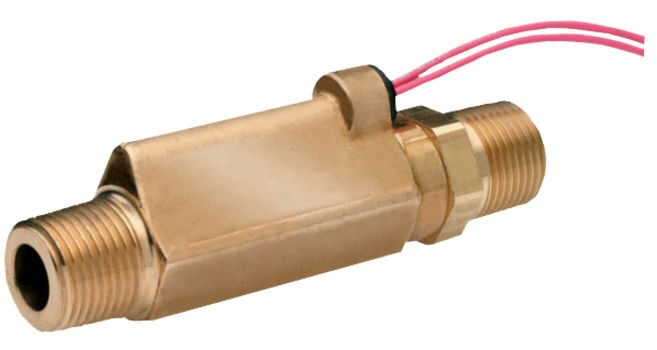

Поршневое реле потока жидкости P8 для повышенного давления

Поршневое реле потока жидкости P8 предназначено для работы в технологических процессах с высоким давлением и отличается меньшей восприимчивостью к засорению.

Конструкция датчика P8 в специальном латунном корпусе позволяет использовать устройство при работе с давлением свыше 100 бар. Благодаря этому серия P8 имеет более широкие возможности применения по сравнению с другими видами реле контроля потока.

Технические характеристики реле потока P8

Датчик потока жидкости P8 отличается улучшенными техническими характеристиками:

Материалы датчика:

корпус из латуни
поршень – композит полифениленсульфида (PPS) и эпоксидной смолы
пружина из нержавеющей стали марки 316 SS
уплотнительное кольцо из фторопласта (флюорокарбона)

Допустимый диапазон рабочих температур -28…+135^oC
Предельное давление рабочего процесса – 103,4 бар
Требуемый уровень фильтрации – 100 микрон и лучше
Точность ±20%
Переключатель типа SPST (НО) 0,17А 120В AC, 0,08А 240В AC, 0,13А 120В DC, 0,06А 240В DC
Присоединение к процессу – наружная резьба 3/8" NPT
Размеры прибора – 87,71x28,97мм
Вес датчика не более 0,17кг

Модификации датчика P8

Поршневые реле потока P8 представлены несколькими моделями с различной точкой уставки:

P8-11 – 0,95 л/мин
P8-12 – 1,89 л/мин
P8-13 – 3,79 л/мин
P8-14 – 5,68 л/мин
P8-15 – 7,57 л/мин

Принцип работы реле потока P8

Как и другие поршневые реле потока модели серии P8 фиксируют появление потока за счет смещения встроенного поршня. Под действием силы потока поршень поднимается и опускается за счет пружины при остановке потока, замыкая и размыкая контакты датчика соответственно. Заданные точки уставки гарантируют срабатывание при появлении потока с указанной скоростью.

Комплектность

При заказе в комплект реле P8 включены непосредственно поршневой датчик, система присоединения датчика и технические документы.

Применение реле потока P8

Благодаря совместимости с высоким давлением рабочих процессов поршневые реле серии P8 подойдут для применения в системах высокого давления, промышленных очистных сооружениях, системах смазки, а также для промышленной очистки оборудования. Серия подойдет для различных отраслей:

нефтеперерабатывающая и нефтехимическая промышленность
энергетическая отрасль
металлургическая промышленность
гидроэлектростанции
различные каналы переноса и обработки совместимых с датчиком жидкостей

Преимущества

По сравнению с другими устройствами контроля потока жидкости поршневые реле P8 имеет ряд существенных преимуществ:

Компактный датчик, изготовленный из легких материалов;
Возможность применения в рабочих процессах с повышенным давлением – до 103,4 бар и при увеличенном температурном диапазоне;
Поршень из цельной заготовки из PPS, выдерживающий высокое давление рабочей среды;
Сниженные требования к чистоте жидкости с допустимой фильтрацией в 100 микрон по сравнению с аналогами;
Возможность монтажа в любом необходимом для работы положении.

Недостатки

Основным недостатком поршневых реле потока жидкости P8 является необходимость фильтрации контролируемого вещества. Для работы с датчиком необходимо использовать фильтры не менее 100 микрон для очистки жидкости от взвесей.

По сравнению с другими моделями поршневых датчиков серия P8 имеет невысокую точность, что может быть критично для некоторых технологических процессов.

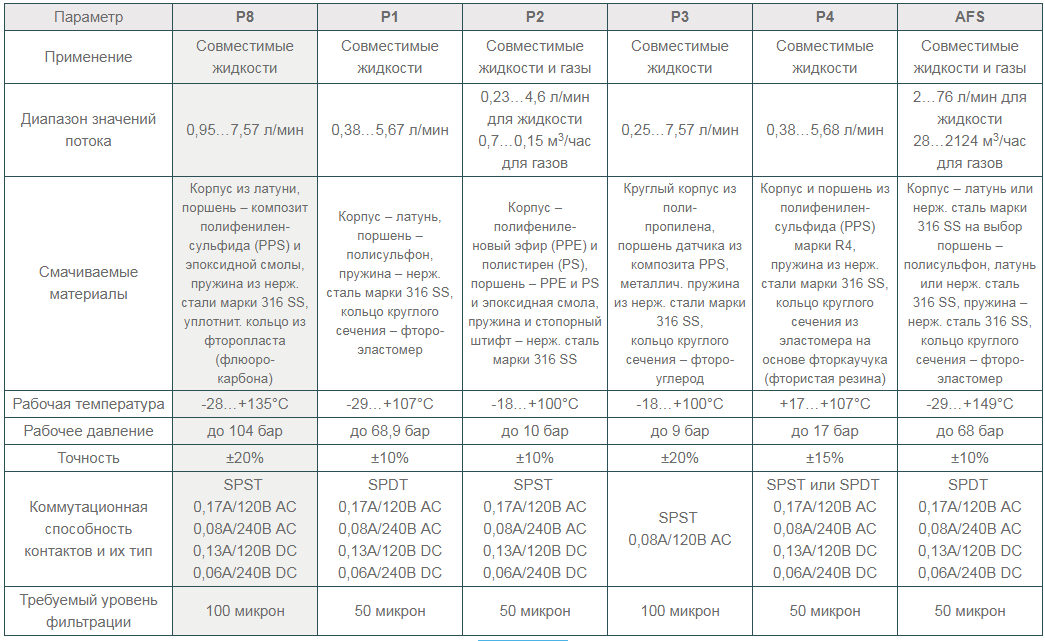

Сравнение датчиков потока P8 с аналогами

Параметр	P8	P1	P2	P3	P4	AFS
Применение	Совместимые жидкости	Совместимые жидкости	Совместимые жидкости и газы	Совместимые жидкости	Совместимые жидкости	Совместимые жидкости и газы
Диапазон значений потока	0,95…7,57 л/мин	0,38…5,67 л/мин	0,23…4,6 л/мин для жидкости 0,7…0,15 м³/час для газов	0,25…7,57 л/мин	0,38…5,68 л/мин	2…76 л/мин для жидкости 28…2124 м³/час для газов
Смачиваемые материалы	Корпус из латуни, поршень – композит полифенилен- сульфида (PPS) и эпоксидной смолы, пружина из нерж. стали марки 316 SS, уплотнит. кольцо из фторопласта (флюоро- карбона)	Корпус – латунь, поршень – полисульфон, пружина – нерж. сталь марки 316 SS, кольцо круглого сечения – фторо- эластомер	Корпус – полифениле- новый эфир (PPE) и полистирен (PS), поршень – PPE и PS и эпоксидная смола, пружина и стопорный штифт – нерж. сталь марки 316 SS	Круглый корпус из поли- пропилена, поршень датчика из композита PPS, металлич. пружина из нерж. стали марки 316 SS, кольцо круглого сечения – фторо- углерод	Корпус и поршень из полифенилен- сульфида (PPS) марки R4, пружина из нерж. стали марки 316 SS, кольцо круглого сечения из эластомера на основе фторкаучука (фтористая резина)	Корпус – латунь или нерж. сталь марки 316 SS на выбор поршень – полисульфон, латунь или нерж. сталь 316 SS, пружина – нерж. сталь 316 SS, кольцо круглого сечения – фторо- эластомер
Рабочая температура	-28…+135°C	-29…+107°C	-18…+100°C	-18…+100°C	+17…+107°C	-29…+149°C
Рабочее давление	до 104 бар	до 68,9 бар	до 10 бар	до 9 бар	до 17 бар	до 68 бар
Точность	±20%	±10%	±10%	±20%	±15%	±10%
Коммутационная способность контактов и их тип	SPST 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPST 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPST 0,08А/120В AC	SPST или SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC
Требуемый уровень фильтрации	100 микрон	50 микрон	50 микрон	100 микрон	50 микрон	50 микрон

По сравнению с другими датчиками серия поршневых реле P8 рассчитано на более высокие показатели давления рабочих процессов, а также на достаточно широкий диапазон температур. Это в сочетании со сниженным требованием к фильтрации жидкости позволяет применять датчики P8 в более суровых промышленных условиях.
