Механические поршневые реле потока

Механические поршневые реле потока жидкости предназначены для контроля наличия потока в трубе с помощью специальной магнитно-поршневой системы.

Модельный ряд механических поршневых датчиков потока жидкости

Поршневые реле потока имеют разнообразные варианты исполнения, отличающиеся схемой монтажа прибора, допустимым давлением рабочего процесса, совместимыми жидкостями и другими параметрами.

Модель	Диапазон значений потока	Рабочая температура	Рабочее давление	Выход	Присоединение к процессу

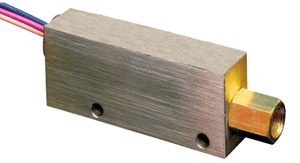

P1	0,38…5,67 л/мин	-29…+107°C	до 69 бар	SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	1/4" NPT

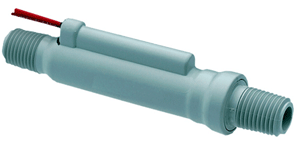

P2	0,23…4,6 л/мин для жидкости 0,7…0,15 м³/час для газов	-18…+100°C	до 10 бар	SPST 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	1/4" NPT

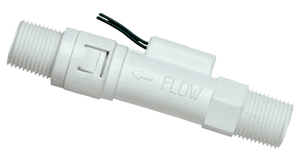

P3	0,25…7,57 л/мин	-18…+100°C	до 9 бар	SPST 0,08А/120В AC	3/8" NPT стандартно, 1/4" с портами быстрого присоединения

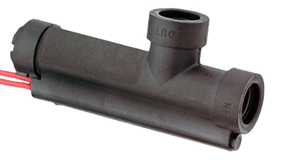

P4	0,38…5,68 л/мин	+17…+107°C	до 17 бар	SPST или SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	унифицированная мелкая резьба 9/16-18 UNF-28 или подключение через переходник

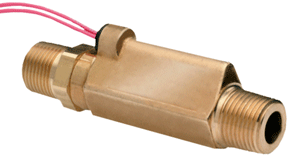

P8	0,95…7,57 л/мин	-28…+135°C	до 104 бар	SPST 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	3/8" NPT

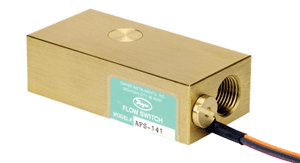

AFS	2…76 л/мин для жидкости 28…2124 м³/час для газов	-29…+149°C	до 68 бар	SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	1/2"NPT

Область применения поршневых реле потока

Широкий модельный ряд позволяет подобрать вариант поршневого датчика потока для работы с большинством видов жидких материалов. Это позволяет применять реле в различных отраслях, в том числе:

в системах отопления, вентиляции и кондиционирования, водоснабжения и водоотведения зданий и промышленных комплексов,
в нефтегазовой промышленности при работе с сырой нефтью, различными нефтепродуктами, газом и продуктами его переработки,
в пищевой промышленности для жидких пищевых продуктов, в том числе минеральной водой, молочной продукцией и т.д., для контроля охлаждающих установок,
в сельском хозяйстве в системах подачи воды и жидких кормов, в системах полива и орошения и во многих других отраслях.

Назначение поршневых реле контроля потока жидкости

Использование поршневых механических датчиков потока при работе с жидкими веществами позволяет решать различные задачи:

контроль наличия потока жидкости в трубе,
сигнализация наличия или отсутствия потока,
защита трубопроводов от осушения,
предотвращение сухого хода насоса,
контроль последовательности работы насосных установок,
контроль аварийных потоков жидкости,
контроль утечек жидкости,
остановка работы оборудования при отсутствии потока жидкости,
автоматическое управление системами подачи воды и т.д.

Преимущества выбора механических поршневых реле потока для жидких продуктов

Механический поршневой датчик потока жидкости имеет отличительные преимущества перед другими вариантами контроля наличия потока:

высокая скорость срабатывания,
простота установки и эксплуатации прибора,
возможность выбора модели для монтажа в наиболее удобном положении,
возможность индивидуальной настройки устройства для разных условий работы,
возможность работы с различными жидкими продуктами по виду и характеристикам,
подходят для работы в системах высокого давления,
наличие взрывобезопасных вариантов исполнения,
совместимость с трубами различных размеров,
отсутствие необходимости очищения датчика от загрязнений.

Ограничения в работе с магнитно-поршневыми реле потока

Возможным недостатком в работе с поршневыми реле потока жидкости является механический износ элементов. В связи с этим при выборе модели необходимо уделить внимание техническим характеристикам и совместимости прибора, что позволит снизить негативное воздействие на детали и продлить срок службы прибора.

Принцип работы механических реле потока жидкости поршневого типа

Работа механического поршневого реле потока строится на перемещении поршня с магнитом, установленного внутри прибора. При отсутствии потока поршень находится в стандартном положении. Под воздействием силы потока поршень датчика поднимается, перемещая установленный магнит и замыкая установленные герконовые контакты. Соответственно датчик срабатывает, сигнализируя о наличии потока в трубе.

При остановке потока поршень с магнитом опускаются в стандартное положение под действием силы тяжести. В современных видах поршневых реле потока для удержания поршня используется специальная пружина, возвращающая поршень при отсутствии потока. Использование пружины обеспечивает более надежный возврат поршня и более точное срабатывание датчика.
