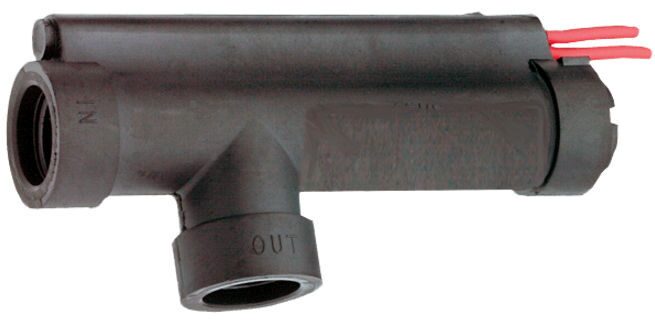

Поршневое реле потока жидкости P4 с химически стойким корпусом

Поршневое реле потока жидкости P4 предназначено для контроля расхода и отличается корпусом из прочного литого пластика, устойчивого к агрессивным средам.

Корпус и поршень датчика P4 изготавливаются из полифениленсульфида, отличающегося особой стойкостью к химическим воздействиям, что позволяет применять модели серии для работы с различными видами опасных и агрессивных жидкостей.

Технические характеристики реле потока P4

Реле потока серии P4 разработано с универсальными техническими характеристиками для широкого применения:

Материалы датчика:

корпус из полифениленсульфида (PPS) марки R4
поршень из PPS R4
пружина из нержавеющей стали марки 316 SS
кольцо круглого сечения из эластомера на основе фторкаучука (фтористая резина)

Допустимая рабочая температура – от -17^oC до +107^oC
Максимальное давление рабочего процесса – 17 бар
Требуемый уровень фильтрации жидкости – не менее 50 микрон
Точность срабатывания ±15%
Повторяемость в пределах ±1%
Переключатель на выбор SPDT или SPST 0,17А 120В AC, 0,08А 240В AC, 0,13А 120В DC, 0,06А 240В DC
Присоединение к процессу – унифицированная мелкая резьба 9/16-18 UNF-28 или подключение через переходник
Размеры (с выходным отверстием и кабель-каналом) – 92,74x40,43x23,42мм
Вес датчика не более 0,11кг

Модификации датчика P4

Реле потока жидкости P4 представлено в нескольких вариантах, отличающихся типом переключателя и заданной точкой уставки:

Модели с переключателем SPST нормально открытым:
- P4-11 – для 0,38 л/мин
- P4-12 – для 0,95 л/мин
- P4-13 – для 1,89 л/мин
- P4-14 – для 2,84 л/мин
- P4-15 – для 3,7 л/мин
- P4-16 – для 5,68 л/мин
Модели с двухполюсным переключателем SPDT:

P4-31 – для 0,38 л/мин
P4-32 – для 0,95 л/мин
P4-33 – для 1,89 л/мин
P4-34 – для 2,84 л/мин
P4-35 – для 3,79 л/мин
P4-36 – для 5,68 л/мин

Принцип работы

Реле потока жидкости P4 работает по стандартному принципу действия механических поршневых датчиков потока. Встроенный в датчик поршень под действием силы потока поднимается, смещая магнит датчика и вызывая замыкание контактов. В результате фиксируется наличие потока. Точка уставки позволяет гарантировать срабатывание датчика при наличии потока определенной скорости.

Когда поток останавливается, с помощью специальной пружины поршень возвращается в исходное положение, размыкая контакты. Соответственно подается сигнал остановки потока.

Комплектность

Комплект поставки датчика потока P4 включает в себя непосредственно прибор с комплектом подключения датчика и присоединения к процессу, а также техническую документацию. Дополнительные переходники для подключения с внутренней резьбой стандарта NPT размером 1/4" или 1/8" или внутренней резьбой 1/2" приобретаются отдельно.

Опции

Дополнительно для поршневого датчика потока жидкости P4 доступны специальные переходники с внутренней резьбой для присоединения к процессу:

P4-98 – для 1/4" NPT
P4-94 – для 1/8" NPT
P4-92 – для внутренней резьбы размером 1/2"

Применение реле потока P4

Датчик потока жидкости P4 подойдет для применения в различных областях:

энергетическая сфера,
переработка нефти, нефтехимическая промышленность,
металлургическая отрасль,
целлюлозно-бумажное производство,
гидроэлектростанции, системы водоснабжения и водоотведения,
другие отрасли, работающие с транспортировкой и переработкой жидкостей, совместимых с материалами датчика.

Использование реле P4 в производственных процессах позволяет решать разнообразные задачи, в том числе обеспечение защиты насосов и двигателей от «сухого хода», контроль работы компрессорных установок, контроль протока воды и охлаждающей жидкости в контурах охлаждения, отопительных системах, организация работы очистительных систем и природоохранных обеъктов.

Преимущества

Широкие возможности применения поршневого датчика потока P4 обеспечиваются благодаря преимуществам прибора перед аналогами:

Легкий компактный корпус из полимерных материалов, отличающихся высокой стойкостью к агрессивным средам и веществам;
Возможность работы при более высоких показателях давления рабочего процесса по сравнению с другими моделями реле из пластика;
Возможность монтажа в удобном положении для работы на различных производственных участках;
Возможность присоединения к трубопроводам с унифицированной мелкой резьбой 9/16-18 UNF-28 витков на дюйм;
Большой выбор специальных переходников для подключения к техпроцессам с резьбой стандарта NPT различного размера, а также резьбой 1/2".

Недостатки

Как и другие поршневые реле потока устройства серии P4 негативно реагируют на наличие дополнительных примесей или взвесей в контролируемой жидкости. Для корректной работы датчика необходимо производить очистку жидкости через фильтр не менее 50 микрон.

Также недостатком работы с датчиками P4 является невысокая точность прибора.

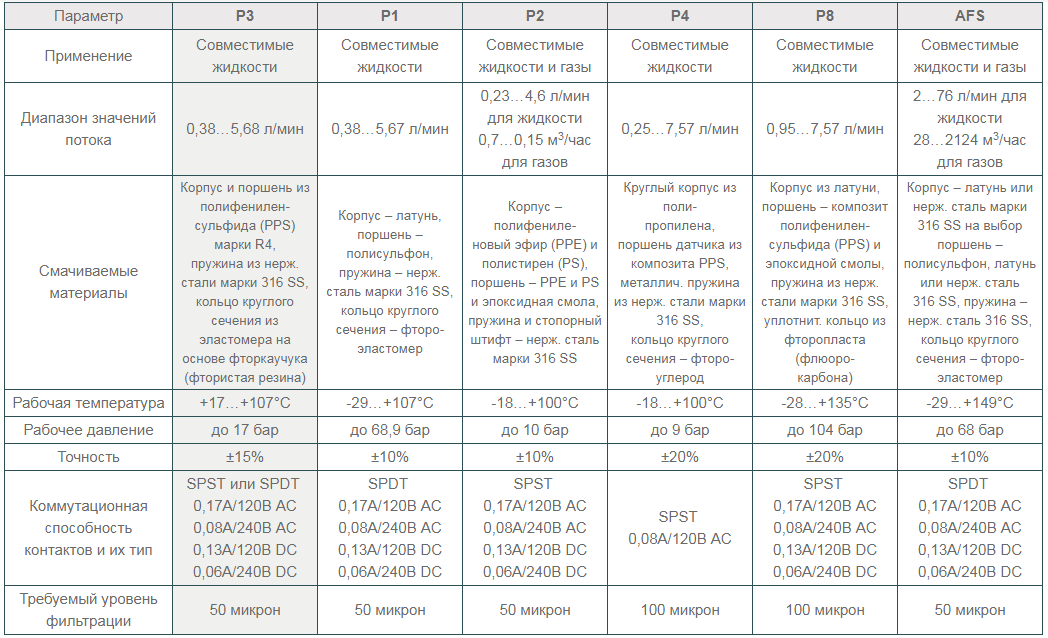

Сравнение датчиков потока P4 с аналогами

Параметр	P3	P1	P2	P4	P8	AFS
Применение	Совместимые жидкости	Совместимые жидкости	Совместимые жидкости и газы	Совместимые жидкости	Совместимые жидкости	Совместимые жидкости и газы
Диапазон значений потока	0,38…5,68 л/мин	0,38…5,67 л/мин	0,23…4,6 л/мин для жидкости 0,7…0,15 м³/час для газов	0,25…7,57 л/мин	0,95…7,57 л/мин	2…76 л/мин для жидкости 28…2124 м³/час для газов
Смачиваемые материалы	Корпус и поршень из полифенилен- сульфида (PPS) марки R4, пружина из нерж. стали марки 316 SS, кольцо круглого сечения из эластомера на основе фторкаучука (фтористая резина)	Корпус – латунь, поршень – полисульфон, пружина – нерж. сталь марки 316 SS, кольцо круглого сечения – фторо- эластомер	Корпус – полифениле- новый эфир (PPE) и полистирен (PS), поршень – PPE и PS и эпоксидная смола, пружина и стопорный штифт – нерж. сталь марки 316 SS	Круглый корпус из поли- пропилена, поршень датчика из композита PPS, металлич. пружина из нерж. стали марки 316 SS, кольцо круглого сечения – фторо- углерод	Корпус из латуни, поршень – композит полифенилен- сульфида (PPS) и эпоксидной смолы, пружина из нерж. стали марки 316 SS, уплотнит. кольцо из фторопласта (флюоро- карбона)	Корпус – латунь или нерж. сталь марки 316 SS на выбор поршень – полисульфон, латунь или нерж. сталь 316 SS, пружина – нерж. сталь 316 SS, кольцо круглого сечения – фторо- эластомер
Рабочая температура	+17…+107°C	-29…+107°C	-18…+100°C	-18…+100°C	-28…+135°C	-29…+149°C
Рабочее давление	до 17 бар	до 68,9 бар	до 10 бар	до 9 бар	до 104 бар	до 68 бар
Точность	±15%	±10%	±10%	±20%	±20%	±10%
Коммутационная способность контактов и их тип	SPST или SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPST 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPST 0,08А/120В AC	SPST 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC
Требуемый уровень фильтрации	50 микрон	50 микрон	50 микрон	100 микрон	100 микрон	50 микрон
