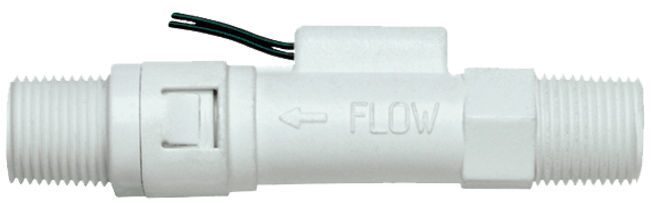

Поршневое реле потока жидкости P3 со специальным адаптером для быстрого присоединения к процессу
Поршневое реле потока жидкости P3 предназначено для контроля наличия потока в трубе и отличается специальными ацеталовыми адаптерами для быстрого присоединения.
Усовершенствованная система позволяет легко присоединить или отсоединить реле потока P3 при работе на прямых участках или с отсекающим клапаном. Пластиковый корпус датчика обеспечивает надежную защиту внутренних элементов от внешних воздействий.
Технические характеристики реле потока P3
Механическое поршневое реле потока жидкости P3 имеет следующие рабочие характеристики:
- Материалы датчика:
- круглый корпус из полипропилена
- поршень датчика из композита PPS
- металлическая пружина из нержавеющей стали марки 316 SS
- кольцо круглого сечения – фтороуглерод
- Допустимые пределы температуры -18…+100oC
- Максимально разрешенное давление рабочего процесса – 8,6 бар
- Точность – в пределах ±20%
- Повторяемость ±1%
- Переключатель типа SPST 0,08А 120В AC
- Присоединение к процессу – 3/8" NPT стандартно, 1/4" с портами быстрого присоединения
- Размеры корпуса – 25,4x101,6мм (107,55мм с портами быстрого присоединения)
- Вес не более 0,14 кг
Модификации датчика P3
Поршневые реле потока жидкости P3 представлены в различных вариантах, отличающихся типом соединения и предустановленным значением потока:
- P3-31 – для соединения 3/8" NPT и значения уставки 0,25 Галл/мин (0,95 л/мин)
- P3-32 – для соединения 3/8" NPT и значения уставки 0,5 Галл/мин (1,89 л/мин)
- P3-33 – для соединения 3/8" NPT и значения уставки 1,0 Галл/мин (3,79 л/мин)
- P3-34 – для соединения 3/8" NPT и значения уставки 1,5 Галл/мин (5,68 л/мин)
- P3-35 – для соединения 3/8" NPT и значения уставки 2,0 Галл/мин (7,57 л/мин)
- P3-41 – для быстрого соединения и значения уставки 0,25 Галл/мин (0,95 л/мин)
- P3-42 – для быстрого соединения и значения уставки 0,5 Галл/мин (1,89 л/мин)
- P3-43 – для быстрого соединения и значения уставки 1,0 Галл/мин (3,79 л/мин)
- P3-44 – для быстрого соединения и значения уставки 1,5 Галл/мин (5,68 л/мин)
- P3-45 – для быстрого соединения и значения уставки 2,0 Галл/мин (7,57 л/мин)
Комплектность
Комплект поставки реле P3 включает в себя непосредственно датчик потока, систему присоединения со специальным адаптером, а также технические документы.
Опции
Для серии поршневых реле P3 доступны дополнительные опции по типу используемого порта быстрого присоединения:
- Р3-801 – для прямых участков с быстрым соединением через резьбу 1/4" NPT
- Р3-802 – для прямых участков с быстрым соединением через резьбу 1/4" NPT
- Р3-804 – для прямых участков с быстрым соединением через резьбу 3/8" NPT
- Р3-807 – для прямых участков с быстрым соединением через специальную трубку с внутренним диаметром 1/4"
- Р3-901 – для прямых участков с отсекающим клапаном с быстрым соединением через резьбу 1/4" NPT
- Р3-902 – для прямых участков с отсекающим клапаном с быстрым соединением через резьбу 1/4" BSPT
- Р3-907 – для прямых участков с быстрым соединением через специальную трубку с внутренним диаметром 1/4" с отсекающим клапаном
Применение реле потока P3
Поршневые датчики потока жидкости P3 могут применяться в различных отраслях:
- нефтехимическая промышленность,
- энергетическая отрасль,
- целлюлозно-бумажная промышленность,
- металлургия,
- другие каналы, работающие с жидкостями, совместимыми с материалами датчика.
Использование реле P3 позволяет решать различные задачи:
- защита насосов и оборудования от «сухого хода»,
- контроль протока воды в системах отопления,
- контроль наличия рабочей жидкости в системе охлаждения,
- контроль протока воды в очистных и природоохранных сооружениях,
- контроль работы компрессорных установок и многие другие.
Преимущества
Серия поршневых реле P3 имеет ряд преимуществ перед другими устройствами контроля потока:
- Простая система присоединения датчика с помощью специальных адаптеров;
- Большой выбор адаптеров присоединения;
- Возможность выбора соединения с внешней резьбой 3/8" NPT или 1/4" NPT благодаря портам;
- Совместимость применения с отсекающим клапаном с возможностью остановки потока при отсоединении адаптера;
- Универсальный корпус из полипропилена;
- Монтаж в любом удобном для работы положении;
- Возможность установки на трубопроводах с несколькими установленными фитингами;
- Допускается фильтрация жидкости фильтром 100 микрон.
Недостатки
При этом поршневой датчик потока P3 имеет некоторые недостатки в работе:
- Необходимость фильтрации рабочей жидкости от взвесей с помощью фильтра не менее 100 микрон;
- Пластиковый корпус рассчитан на работу только с небольшим уровнем давления и температуры рабочего процесса;
- Невысокая точность по сравнению с аналогами.
Сравнение датчиков потока P3 с аналогами
| Параметр |
P3 |
P1 |
P2 |
P4 |
P8 |
AFS |
| Применение |
Совместимые жидкости |
Совместимые жидкости |
Совместимые жидкости и газы |
Совместимые жидкости
|
Совместимые жидкости
|
Совместимые жидкости и газы
|
| Диапазон значений потока |
0,25…7,57 л/мин |
0,38…5,67 л/мин |
0,23…4,6 л/мин для жидкости
0,7…0,15 м3/час для газов |
0,38…5,68 л/мин |
0,95…7,57 л/мин |
2…76 л/мин для жидкости
28…2124 м3/час для газов |
| Смачиваемые материалы |
Круглый корпус из поли-
пропилена,
поршень датчика из композита PPS,
металлич. пружина из нерж. стали марки 316 SS,
кольцо круглого сечения – фторо-
углерод |
Корпус – латунь,
поршень – полисульфон,
пружина – нерж. сталь марки 316 SS,
кольцо круглого сечения – фторо-
эластомер |
Корпус – полифениле-
новый эфир (PPE) и полистирен (PS),
поршень – PPE и PS и эпоксидная смола,
пружина и стопорный штифт – нерж. сталь марки 316 SS |
Корпус и поршень из полифенилен-
сульфида (PPS) марки R4,
пружина из нерж. стали марки 316 SS,
кольцо круглого сечения из эластомера на основе фторкаучука (фтористая резина) |
Корпус из латуни,
поршень – композит полифенилен-
сульфида (PPS) и эпоксидной смолы,
пружина из нерж. стали марки 316 SS,
уплотнит. кольцо из фторопласта (флюоро-
карбона) |
Корпус – латунь или нерж. сталь марки 316 SS на выбор
поршень – полисульфон, латунь или нерж. сталь 316 SS, пружина – нерж. сталь 316 SS,
кольцо круглого сечения – фторо-
эластомер |
| Рабочая температура |
-18…+100°C |
-29…+107°C |
-18…+100°C |
+17…+107°C |
-28…+135°C |
-29…+149°C |
| Рабочее давление |
до 9 бар |
до 68,9 бар |
до 10 бар |
до 17 бар |
до 104 бар |
до 68 бар |
| Точность |
±20% |
±10% |
±10% |
±15% |
±20% |
±10% |
| Коммутационная способность контактов и их тип |
SPST
0,08А/120В AC |
SPDT
0,17А/120В AC
0,08А/240В AC
0,13А/120В DC
0,06А/240В DC |
SPST
0,17А/120В AC
0,08А/240В AC
0,13А/120В DC
0,06А/240В DC |
SPST или SPDT
0,17А/120В AC
0,08А/240В AC
0,13А/120В DC
0,06А/240В DC |
SPST
0,17А/120В AC
0,08А/240В AC
0,13А/120В DC
0,06А/240В DC |
SPDT
0,17А/120В AC
0,08А/240В AC
0,13А/120В DC
0,06А/240В DC |
| Требуемый уровень фильтрации |
100 микрон |
50 микрон |
50 микрон |
50 микрон |
100 микрон |
50 микрон |
В отличие от других датчиков серия реле потока жидкости P3 допускает фильтрацию жидкости через 100-микронный фильтр.
