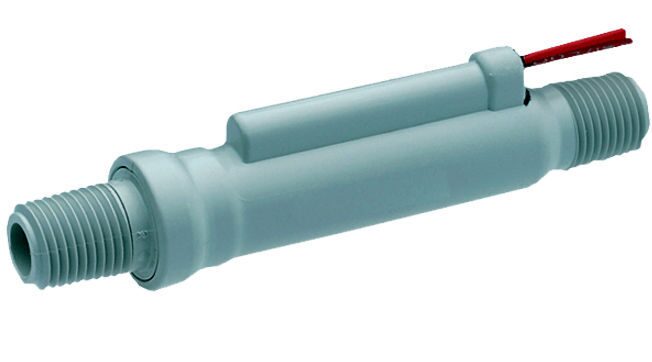

Экономичное поршневое реле потока жидкости P2

Механическое поршневое реле потока жидкости P2 отличается компактным пластиковым корпусом и предназначено для работы с жидкими и газообразными веществами.

Высокая чувствительность реле потока P2 позволяет настроить срабатывание прибора даже при слабых потоках. Используемые материалы датчика позволяют применять серию для различных видов жидкостей и газов.

Технические характеристики реле потока P2

Поршневое реле P1 имеет улучшенные технические характеристики:

Материалы датчика:

корпус – полифениленовый эфир (PPE) и полистирен (PS)
поршень – PPE и PS и эпоксидная смола
пружина и стопорный штифт – нержавеющая сталь марки 316 SS

Допустимая температура в пределах -18^oC…+100^oC
Допустимое давление рабочего процесса – 10,3 бар (при температуре 100^oC – 3,4 бар)
Переключатель типа SPST 0,17А 120В AC, 0,08А 240В AC, 0,13А 120В DC, 0,06А 240В DC
Присоединение к процессу – 1/4" NPT
Требуемая фильтрация – 50 микрон и лучше
Габаритные размеры – 109,54x19,84мм
Вес прибора – 0,06кг

Модификации датчика P2

Реле потока серии P2 поршневого типа представлены в нескольких вариантах исполнения, рассчитанных на работу с различными видами жидкости и предлагающих различные значения уставки:

для жидкостей:
- P2-11 – 0,19 л/мин (0,5 Галл/мин)
- P2-12 – 0,95 л/мин (0,25 Галл/мин)
- P2-13 – 1,89 л/мин (0,5 Галл/мин)
- P2-14 – 3,79 л/мин (1,0 Галл/мин)
для газов:
- P2-15 – 11,9 л/мин (0,42 куб.фут/мин)
- P2-16 – 28,3 л/мин (1,0 куб.фут/мин)
- P2-17 – 70,8 л/мин (2,5 куб.фут/мин)
- P2-18 – 141,6 л/мин (5,0 куб.фут/мин)

Принцип работы реле потока P2

Принцип работы реле P2 соответствует особенностям работы поршневых датчиков потока. Поршень датчика с помощью специальной пружины зафиксирован в одном положении. При появлении потока в месте установки датчика под действием силы потока вещества поршень поднимается, перемещая закрепленный магнит, что приводит к замыканию контактов датчика. Переключатель срабатывает, и датчик сигнализирует наличие потока в трубе. При остановке потока поршень с магнитом возвращается в исходное положение с помощью пружины, размыкая контакты.

Комплектность

В комплект поставки датчика потока P2 входит непосредственно прибор, комплект соединения с техпроцессом и присоединения к трубке, а также необходимые для работы технические и гарантийные материалы.

Применение реле потока P2

Поршневые реле потока серии P2 благодаря используемым материалам имеют широкие возможности применения в промышленности, в том числе для защиты насосов от «сухого хода», при работе с чистой водой, мониторинга ресурса фильтра, различных видов холодильных и теплообменных установок. Среди примеров отраслей промышленности, в которых применяют датчик P2 из серии, можно указать такие, как:

нефтехимическая отрасль,
пищевая промышленность,
фармацевтика,
целлюлозно-бумажная промышленность,
металлургия,
энергетическая сфера и другие отрасли, работающие с совместимыми с датчиком жидкостями и газами.

Преимущества

Поршневое реле потока серии P2 имеет отличительные преимущества по сравнению с другими устройствами контроля расхода:

Одинаково хорошо подходит как для работы с различными видами жидкостей, так и для газовых сред;
Компактный легкий корпус из пластиковых материалов высокой химической стойкости;
Все смачиваемые элементы подходят для работы с пищевыми продуктами и лекарствами;
Высокая чувствительность даже при работе со слабыми потоками – от 0,23 л/мин для воды и 0,7 м³/час для воздуха;
Переключатель надежно закрыт герметичным корпусом от возможного попадания влаги;
Возможность монтажа датчика в любом положении;
Экономичное исполнение.

Недостатки

Возможным ограничением в работе с реле потока P2 является необходимость фильтрации жидкости от посторонних взвесей. Для корректной работы датчика требуется фильтрация жидкости через фильтр 50 микрон и меньше.

Также серия P2 не подходит для работы с высокими температурами и давлением в рабочих процессах из-за пластиковых элементов реле.

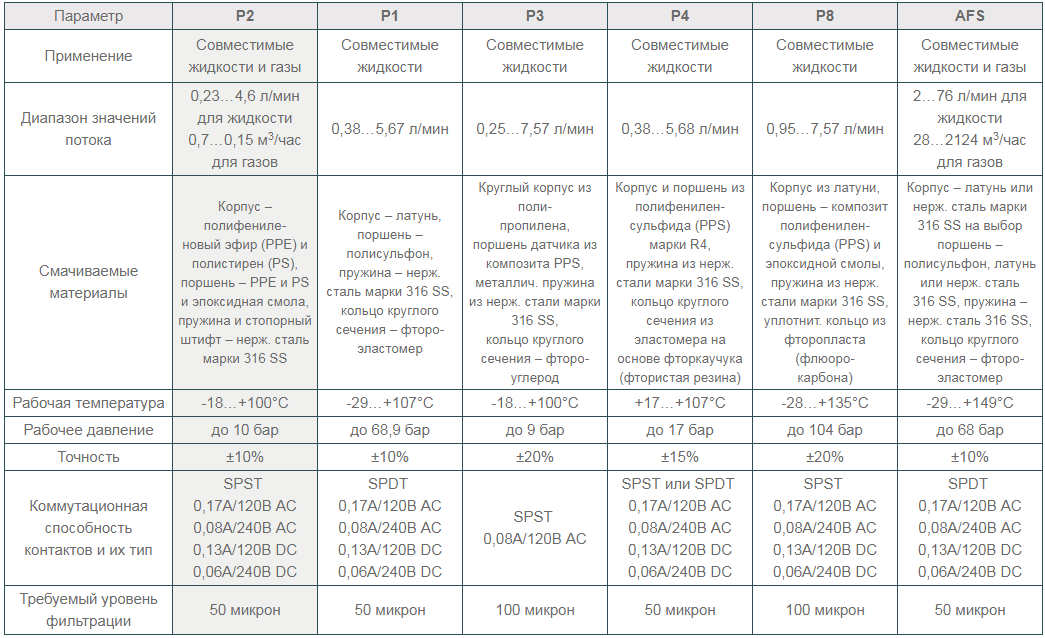

Сравнение датчиков потока P2 с аналогами

Параметр	P2	P1	P3	P4	P8	AFS
Применение	Совместимые жидкости и газы	Совместимые жидкости	Совместимые жидкости	Совместимые жидкости	Совместимые жидкости	Совместимые жидкости и газы
Диапазон значений потока	0,23…4,6 л/мин для жидкости 0,7…0,15 м³/час для газов	0,38…5,67 л/мин	0,25…7,57 л/мин	0,38…5,68 л/мин	0,95…7,57 л/мин	2…76 л/мин для жидкости 28…2124 м³/час для газов
Смачиваемые материалы	Корпус – полифениле- новый эфир (PPE) и полистирен (PS), поршень – PPE и PS и эпоксидная смола, пружина и стопорный штифт – нерж. сталь марки 316 SS	Корпус – латунь, поршень – полисульфон, пружина – нерж. сталь марки 316 SS, кольцо круглого сечения – фторо- эластомер	Круглый корпус из поли- пропилена, поршень датчика из композита PPS, металлич. пружина из нерж. стали марки 316 SS, кольцо круглого сечения – фторо- углерод	Корпус и поршень из полифенилен- сульфида (PPS) марки R4, пружина из нерж. стали марки 316 SS, кольцо круглого сечения из эластомера на основе фторкаучука (фтористая резина)	Корпус из латуни, поршень – композит полифенилен- сульфида (PPS) и эпоксидной смолы, пружина из нерж. стали марки 316 SS, уплотнит. кольцо из фторопласта (флюоро- карбона)	Корпус – латунь или нерж. сталь марки 316 SS на выбор поршень – полисульфон, латунь или нерж. сталь 316 SS, пружина – нерж. сталь 316 SS, кольцо круглого сечения – фторо- эластомер
Рабочая температура	-18…+100°C	-29…+107°C	-18…+100°C	+17…+107°C	-28…+135°C	-29…+149°C
Рабочее давление	до 10 бар	до 68,9 бар	до 9 бар	до 17 бар	до 104 бар	до 68 бар
Точность	±10%	±10%	±20%	±15%	±20%	±10%
Коммутационная способность контактов и их тип	SPST 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPST 0,08А/120В AC	SPST или SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPST 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC
Требуемый уровень фильтрации	50 микрон	50 микрон	100 микрон	50 микрон	100 микрон	50 микрон

В отличие от других устройств реле потока серии P2 рассчитано на работу не только с жидкими, но и с газовыми средами, а также реагирует даже на самые слабые скорости потока. Это гарантирует высокую чувствительность и лучшую скорость срабатывания датчика.
