Поршневое реле потока жидкости AFS с внешней настройкой значений потока

Поршневое реле потока AFS разработано для контроля расхода различных видов жидких и газообразных веществ и отличается неограниченным числом настроек потока.

Датчики AFS имеют широкие возможности настройки значений потока жидкости в диапазоне от 7 до 76 л/мин. При этом датчик одинаково хорошо подходит для работы с жидкостями разной плотности, в том числе с водой и нефтью, а также с воздушной смесью и другими газами.

Технические характеристики реле потока AFS

Датчик потока жидкости и газа серии AFS поршневого типа имеет следующие рабочие характеристики:

Материалы датчика:

корпус – латунь или нержавеющая сталь марки 316 SS
поршень – полисульфон, латунь или нержавеющая сталь 316 SS
пружина – нержавеющая сталь 316 SS
кольцо круглого сечения – фтороэластомер

Допустимая температура для поршня из полисульфона от -29^oC до +107,2^oC, для других вариантов от -29^oC до +149^oC
Допустимое давление рабочего процесса – 68 бар
Необходимый уровень фильтрации – 50 микрон и лучше
Точность ±10%
Повторяемость ±1% от максимального отклонения
Переключатель типа SPDT 0,17А при 120В AC, 0,08А при 240В AC, 0,13А при 120В DC, 0,06А при 240В DC
Присоединение к процессу – внутренняя резьба 1/2"NPT
Размеры датчика – 104,78x50,80x31,75мм
Вес прибора не более 1,22кг

Модификации датчика AFS

Поршневые датчики потока AFS представлены в различных модификациях, отличающихся допустимой средой контроля, используемыми материалами и типом электрического соединения:

Модель	Среда	Электрическое соединение	Поршень / Корпус
AFS-131	Нефть	Свободные провода	Латунь
AFS-141	Вода	Свободные провода	Полисульфон / Латунь
AFS-151	Жидкости	Свободные провода	Нержавеющая сталь 316 SS
AFS-231	Газы	Свободные провода	Латунь
AFS-251	Газы	Свободные провода	Нержавеющая сталь 316 SS
AFS-132	Нефть	Кабелепровод 1/2" NPT	Латунь
AFS-142	Вода	Кабелепровод 1/2" NPT	Полисульфон / Латунь
AFS-152	Жидкости	Кабелепровод 1/2" NPT	Нержавеющая сталь 316 SS
AFS-232	Газы	Кабелепровод 1/2" NPT	Латунь
AFS-252	Газы	Кабелепровод 1/2" NPT	Нержавеющая сталь 316 SS

Принцип работы реле потока AFS

Датчик AFS работает по стандартному для поршневых реле принципу действия. При появлении потока с заданной скоростью в зоне установки датчика AFS поршень поднимается, приводя к замыканию контактов реле. В результате фиксируется наличие потока в трубе. При снижении скорости или остановке потока поршень возвращается в исходное положение с помощью специальной пружины. Регулировка значений расхода при работе датчика производится с помощью специального настроечного винта.

Комплектность

Комплект поставки включает в себя непосредственно реле потока AFS с кабелем подключения или с дополнительным соединением для внешней резьбы, а также технические материалы для работы.

Применение реле потока AFS

Поршневое реле потока AFS для жидкости и газов оптимально разработано для обеспечения необходимого воздушного потока, для защиты оборудования и станков от нарушения потока охлаждения, а также для защиты механизмов от отсутствия смазки при работе. Также реле позволяет решать типичные задачи контроля наличия жидкости в системе охлаждения, защиты насосов от осушения и для других технологических процессов, связанных с переработкой и транспортированием различных видов жидкостей и газов.

Датчик потока AFS подойдет для работы во многих современных отраслях промышленности:

металлургическая отрасль,
энергетическая промышленность, гидроэлектростанции,
добыча и переработка нефти, газов, производство и транспортировка нефтепродуктов, нефтехимическая промышленность,
целлюлозно-бумажная промышленность и многие другие.

Преимущества

Поршневое реле потока AFS имеет ряд отличительных преимуществ перед другими устройствами:

Возможность настройки требуемого значения расхода контролируемого вещества с помощью настроечного винта на корпусе;
Применение для различных видов жидкостей и газов, включая некоторые виды агрессивных и опасных веществ;
Совместимость с рабочими процессами в широком диапазоне температур при давлении до 68 бар;
Возможность работы с сильными потоками;
Монтаж датчика в любом положении, необходимом для работы.

Недостатки

Основной недостаток датчиков потока серии AFS – больший вес прибора по сравнению с другими моделями поршневых реле.

Также ограничением при использовании поршневых реле AFS для жидкостей является необходимость фильтрации вещества от возможных посторонних взвесей. Для работы датчика требуется использовать как минимум 50-микронный фильтр.

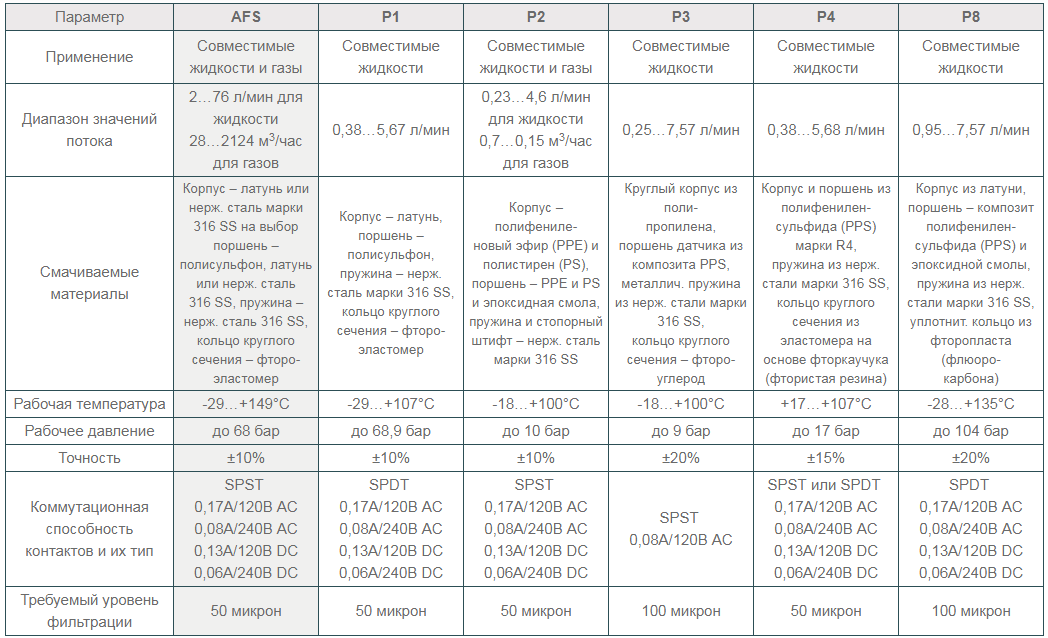

Сравнение датчиков потока AFS с аналогами

Параметр	AFS	P1	P2	P3	P4	P8
Применение	Совместимые жидкости и газы	Совместимые жидкости	Совместимые жидкости и газы	Совместимые жидкости	Совместимые жидкости	Совместимые жидкости
Диапазон значений потока	2…76 л/мин для жидкости 28…2124 м³/час для газов	0,38…5,67 л/мин	0,23…4,6 л/мин для жидкости 0,7…0,15 м³/час для газов	0,25…7,57 л/мин	0,38…5,68 л/мин	0,95…7,57 л/мин
Смачиваемые материалы	Корпус – латунь или нерж. сталь марки 316 SS на выбор поршень – полисульфон, латунь или нерж. сталь 316 SS, пружина – нерж. сталь 316 SS, кольцо круглого сечения – фторо- эластомер	Корпус – латунь, поршень – полисульфон, пружина – нерж. сталь марки 316 SS, кольцо круглого сечения – фторо- эластомер	Корпус – полифениле- новый эфир (PPE) и полистирен (PS), поршень – PPE и PS и эпоксидная смола, пружина и стопорный штифт – нерж. сталь марки 316 SS	Круглый корпус из поли- пропилена, поршень датчика из композита PPS, металлич. пружина из нерж. стали марки 316 SS, кольцо круглого сечения – фторо- углерод	Корпус и поршень из полифенилен- сульфида (PPS) марки R4, пружина из нерж. стали марки 316 SS, кольцо круглого сечения из эластомера на основе фторкаучука (фтористая резина)	Корпус из латуни, поршень – композит полифенилен- сульфида (PPS) и эпоксидной смолы, пружина из нерж. стали марки 316 SS, уплотнит. кольцо из фторопласта (флюоро- карбона)
Рабочая температура	-29…+149°C	-29…+107°C	-18…+100°C	-18…+100°C	+17…+107°C	-28…+135°C
Рабочее давление	до 68 бар	до 68,9 бар	до 10 бар	до 9 бар	до 17 бар	до 104 бар
Точность	±10%	±10%	±10%	±20%	±15%	±20%
Коммутационная способность контактов и их тип	SPST 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPST 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPST 0,08А/120В AC	SPST или SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC	SPDT 0,17А/120В AC 0,08А/240В AC 0,13А/120В DC 0,06А/240В DC
Требуемый уровень фильтрации	50 микрон	50 микрон	50 микрон	100 микрон	50 микрон	100 микрон
