Термоанемометрическое реле потока жидкости SP220 в экономичном исполнении

Термоанемометрические реле потока жидкости SP220 представляют серию бюджетных датчиков измерения скорости потока и расхода различных видов жидких продуктов.

Специальное экономичное исполнение датчиков потока SP220 в пластиковом корпусе выгодно отличает серию от других видов термоанемометрических расходомеров. При этом датчики совместимы с различными видами жидких продуктов, в том числе с нефтью, благодаря измерительному элементу из нержавеющей стали.

Технические характеристики датчика потока SP220

Экономичное реле потока жидкости SP220 термоанемометрического типа имеет стандартные характеристики:

• Диапазон измерения скорости в пределах 1…150см/с для воды, 3…300см/с для нефти
• Время срабатывания около 15с
• Температура рабочего процесса -20…+80^oC
• Температура эксплуатации -20…+80^oC
• Давление рабочего процесса не более 100 бар
• 6 светодиодов для индикации скорости в зависимости от заданного в настройках значения
• Используемые материалы:
• корпус – поликарбонат PC
• смачиваемые элементы – нержавеющая сталь SUS 304, 316, 316L
• Резьбовое присоединение стандарта G1/2 или NPT1/2
• Выход сигнализации: открытый коллектор NPN/PNP с ограничением по току 400мА, реле 1А/30В DC, 0,3А/125В AC (нормально открытое или нормально закрытое)
• Напряжение питания постоянного тока 19-30В
• Подключение – 3-жильный кабель NPN/PNP
• Защита корпуса IP65

Габаритные размеры реле потока SP220 представлены на чертеже:

Модификации реле потока SP220

Термоанемометрические реле потока жидкости SP220 выпускаются в различных модификациях. Выбор конкретного варианта исполнения датчика SP220 осуществляется с помощью конфигуратора заказа:

Например, SP220-0-BQ-N-2 – экономичное термоанемометрическое реле потока жидкости серии SP220 с чувствительной частью из нержавеющей стали SUS304, типом присоединения 1/2" PT, открытым выходным коллектором NPN и кабелем длиной 2м.

Принцип работы SP220

Термоанемометрические датчики потока SP220 имеют стандартный для данных видов приборов принцип работы. Контроль наличия потока и измерение его скорости происходит с помощью встроенных в чувствительный элемент датчика температуры и нагревателя.

Нагреватель имеет постоянную температуру, не изменяемую при отсутствии потока в трубе. При появлении потока нагревательный элемент начинает отдавать тепло контролируемой жидкости. Изменение температуры фиксируется термодатчиком и передается на электронный преобразователь. Скорость теплоотдачи зависит от скорости потока жидкости, что позволяет измерять расход жидкости.

Комплектность

Комплект поставки термоанемометричкских реле SP220 включает в себя непосредственно датчик, комплект присоединения к трубе, прокладку, двухметровый кабель подключения, а также документацию.

Применение реле потока SP220

Серия реле потока жидкости SP220 термоанемометрического типа применяется в различных отраслях промышленности: энергетике, металлургии, нефтехимической отрасли. Датчики могут использоваться в гидравлических системах, маслостанциях, а также в любых каналах переноса совместимых с датчиком жидкостей.

При этом устройство позволяет решать разнообразные задачи, связанные с хранением и транспортировкой жидких продуктов:

• защита двигателей и насосного оборудования от «сухого хода»,
• контроль наличия жидкости в системах отопления и/или охлаждения,
• контроль прохождения жидкости в очистных сооружения, природоохранных объектах,
• контроль работы компрессорных станций и многие другие.

Преимущества

Термоанемометрическое реле потока жидкости SP220 имеет некоторые преимуществам перед аналогами:

• Экономичное исполнение в сочетании с высоким качеством;
• Возможность применения в процессах с рабочим давлением до 100 бар;
• Светодиодная индикация потока с возможностью определения текущей скорости и сигнализации снижения скорости;
• Улучшенная защита корпуса датчика от проникновения пыли и воды внутрь прибора;
• Возможность монтажа в любом необходимом положении на любом участке трубопровода.

Недостатки

Термоанемометрический датчик SP220 для контроля потока жидкости имеет некоторые ограничения в работе:

• Необходимость фильтрации жидкости перед входом в датчик;
• Необходимость регулярного очищения чувствительного элемента датчика от загрязнений;
• Возможность применения только с потоками, обладающими неизменными теплофизическими свойствами;
• Невозможность настройки чувствительности прибора;
• Отсутствие настройки сигнализации.

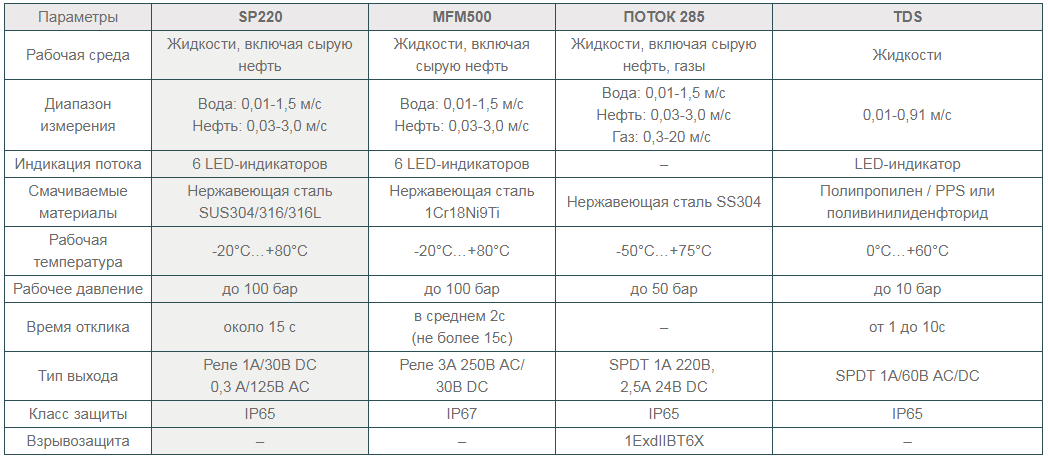

Сравнение датчиков потока SP220 с аналогами

Сертификаты на датчики SP220

Реле потока жидкости SP220 имеют необходимые сертификаты соответствия стандартам CE, позволяющие применять оборудование в промышленности.

Документация на датчики потока SP220

Подробные технические характеристики и особенности датчиков потока жидкости из серии SP220 представлены в спецификации к прибору.

• Каталог датчиков потока FineTek SP
