Компактное термоанемометрическое реле потока жидкости SP200

Термоанемометрическое реле потока жидкости SP200 предназначено для контроля расхода различных жидких продуктов, включая воду, сырую нефть и масло.

Датчик потока жидкости SP200 отличается компактным корпусом с возможностью монтажа в любом положении практически на любом участке трубопровода. При этом реле имеет полноценный функционал, обеспечивающий широкие возможности применения.

Технические характеристики датчика потока SP200

Серия термоанемометрических реле SP200 имеет стандартные технические характеристики:

• Диапазон измерения потока для воды – от 0,01 до 1,5м/с, для нефти – от 0,03 до 3,0м/с
• Допустимый диапазон температуры рабочего процесса в пределах -20^oC…+80^oC
• Предел допустимого давления рабочего процесса – 100 бар
• Время отклика – не более 15 секунд
• Светодиодная индикация работы:
• красный индикатор для сигнализации скорости потока ниже заданного значения
• желтый индикатор для сигнализации потока, равного заданному значению
• 4 зеленых индикатора для сигнализации текущей скорости потока при превышении заданного значения
• Корпус и смачиваемые детали из нержавеющей стали марки SUS304, SUS316, SUS316L на выбор
• Стандартное присоединение к процессу типа G1/2", G1/4", NPT1/2" с возможностью выбора других вариантов на заказ
• Выход сигнализации на выбор: открытый коллектор NPN/PNP (с ограничением по току до 400мА), реле 1А/30В DC или 0,3А/125В AC (НО или НЗ)
• Кабельное подключение по трем кабелям NPN/PNP
• Напряжение питания 19…30В DC
• Допустимая температура окружающей среды -20^oC…+80^oC
• Степень защиты корпуса IP67

Габаритные размеры представлены на чертеже:

Модификации реле потока SP200

Для выбора необходимого варианта исполнения датчика SP200 разработан специальный конфигуратор заказа:

Например, SP200-0-BR-N-2 – компактное термоанемометрическое реле потока жидкости серии SP200
с датчиком из нержавеющей стали марки SUS304 с типом присоединения 1/2"NPT,
выходным коллектором NPN и кабелем длиной 2м.

Принцип работы SP200

Серия датчиков потока жидкости SP200 работают по принципу термоанемометрического расходомера. Для контроля наличия потока в измерительный компонент прибора встроены датчик температуры и нагревательный элемент. В момент отсутствия потока температура нагревателя не изменяется. Когда в трубе появляется поток жидкости, нагревательный элемент начинает передавать тепло контролируемой среде. Изменение уровня нагрева фиксируется встроенным в схему датчиком температуры и передается на электронный преобразователь прибора.

При этом количество отдаваемого тепла зависит от параметров трубы, начальной разности температур нагревателя и среды, а также от скорости потока. При правильной настройке реле SP200 можно не только контролировать наличие потока, но и измерять его скорость и общий расход жидкости. Встроенные светодиоды используются для визуальной сигнализации текущей скорости потока.

Комплектность

В комплект поставки реле потока жидкости SP200 входит непосредственно термоанемометрический датчик с чувствительным элементом, стандартный комплект присоединения к трубе, двухметровый кабель подключения, специальная прокладка, а также необходимая для работы техническая документация к изделию. По заказу комплектация может включать кабель большей длины и присоединение другого типа.

Применение реле потока SP200

Благодаря универсальным техническим характеристикам датчики потока SP200 термоанемометрического типа подходят для применения в различных отраслях промышленности:

• металлургическая отрасль,
• нефтедобывающая и нефтеперерабатывающая отрасль, включая нефтехимическую промышленность,
• деревообработка, целлюлозно-бумажное производство,
• энергетическая отрасль,
• системы водоочистных сооружений, гидравлические насосные системы и маслостанции, а также другие отрасли, работающие с совместимыми жидкостями.

Использование датчиков SP200 помогает решать различные производственные задачи, в том числе защита насосов и оборудования от сухого хода, контроль наличия рабочей жидкости в системах отопления, охлаждающих контурах, управление потоками в системах очистки, природоохранных объектах, компрессорных станциях.

Преимущества

Термоанемометрическое реле потока жидкости SP200 имеет ряд отличительных преимуществ в работе:

• Работа с широким диапазоном скоростей потока жидкости;
• Возможность работы с жидкостями различного уровня вязкости, плотности, в том числе с нефтью;
• Компактный датчик в легком корпусе с возможностью применения в суровых промышленных условиях;
• Возможность работы с высоким давлением процессов – до 100 бар;
• Наличие яркой цветной светодиодной индикации различных состояний потока:
• красная индикация для сигнализации скорости потока ниже установленного значения,
• желтая индикация – при скорости потока, равной установленному значению,
• четыре зеленых светодиода для индикации уровня скорости потока при превышении заданного значения;
• Корпус с высокой степенью защиты от проникновения влаги и пыли, надежно защищающий внутренние электронные элементы датчика;
• Возможность монтажа на трубопроводе в любом удобном положении;
• Выбор подходящего типа присоединения к рабочему процессу.

Недостатки

Как и во многих других термоанемометрических датчиках потока жидкости высокая надежность работы серии приборов SP200 обеспечивается только в чистых потоках контролируемого вещества с постоянными теплофизическими характеристиками. В связи с этим необходимо обеспечивать фильтрацию жидкости и периодически очищать чувствительный элемент датчика от загрязнений.

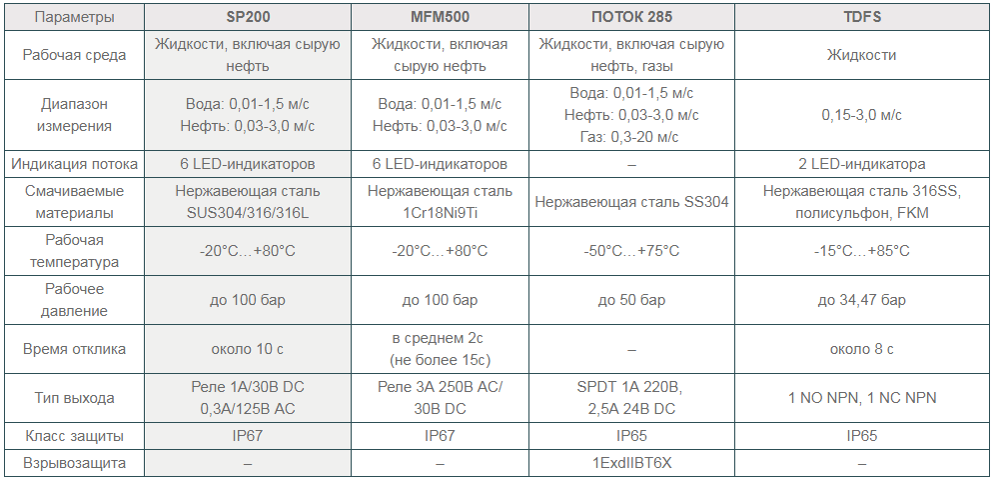

Сравнение датчиков потока SP200 с аналогами

В отличие от моделей ПОТОК 285 и TDFS датчики потока SP200 подходят для применения в рабочих процессах с более высоким давлением, а также отличаются наличием светодиодной индикации различных состояний потока. Более высокий уровень защиты корпуса позволяет более широко применять SP200.

Сертификаты на датчики SP200

Термоанемометрические датчики SP200 прошли необходимые испытания и соответствуют требованиям, предъявляемым к промышленному оборудованию, в том числе по стандартам CE.

Документация на датчики потока SP200

Подробная информация о технических характеристиках и особенностях подключения реле потока жидкости SP200 представлена в спецификации.
