Термоанемометрическое реле потока жидкости SP201 с возможностью настройки длины чувствительной части

Термоанемометрический датчик потока жидкости SP201 предназначен для контроля потока и измерения уровня расхода различных видов жидких продуктов.

Отличительной особенностью реле потока жидкости SP201 является возможность настройки длины чувствительного элемента датчика для работы в трубопроводах различного размера. Благодаря этому датчики SP201 подходят для труб большого диаметра без потери эффективности.

Технические характеристики датчика потока SP201

Термоанемометрическое реле потока жидкости SP201 разработано с универсальными техническими характеристиками:

• Пределы контроля скорости потока для воды – от 0,01 до 1,5м/с, для нефти – от 0,03 до 3,0м/с
• Допустимая рабочая температура в пределах -20^oC…+80^oC
• Допустимое рабочее давление – не более 100 бар
• Быстрота срабатывания около 15 секунд
• 6 светодиодов для индикации потока:
• красная сигнализация – при текущей скорости потока ниже установленного в настройках значения
• желтая сигнализация – при текущей скорости, равной заданной
• зеленая сигнализация – для индикации уровня скорости при превышении заданного значения
• Материалы корпуса и смачиваемых элементов – нержавеющая сталь марки SUS304, SUS316 или SUS316L на выбор
• Универсальный тип резьбового присоединения к трубе размером G1/2", NPT1/2" с возможностью заказа датчика с необходимым типом присоединения
• Сигнализационный выход: коллектор NPN/PNP (с ограничением по току до 400мА), реле SPDT 1А/30В DC или 0,3А/125В AC (НО или НЗ),
• Трехкабельное подключение к процессу NPN/PNP
• Требуемое напряжение питания 19…30В DC
• Эксплуатация при температуре окружающей среды -20^oC…+80^oC
• Защита корпуса класса IP67

Размеры датчика потока SP201 представлены на схеме:

Модификации реле потока SP201

Выбор варианта термоанемометрического реле потока жидкости SP201 с конкретными рабочими параметрами осуществляется с помощью конфигуратора модели:

Например, SP201-6-BQ-P-2-500 – компактное термоанемометрическое реле потока SP201 в экономичном исполнении с удлиненной измерительной частью из нержавеющей стали SUS 316 длиной 500 мм с резьбовым соединением 1/2" PT, выходным коллектором PNP и кабелем длиной 5м.

Принцип работы SP201

Для измерения скорости потока жидкости в погружаемую часть реле SP201 встроены нагревательный элемент и датчика температуры. Нагревательный элемент в состоянии покоя имеет постоянную температуру. Появление потока жидкости вызывает отдачу тепла от нагревателя контролируемой среде, что фиксируется датчиком температуры. Скорость изменения температуры нагревателя и окружающей среды с помощью электронного преобразователя реле потока SP201 в соответствии с заданными настройками преобразуется в значение текущей скорости потока.

Комплектность

Стандартная комплектация заказа включает в себя реле потока SP201, типовой комплект присоединения к трубе, 2-метровый кабель подключения и прокладку. Также в комплект поставки включается техническая документация к прибору. При необходимости по конфигуратору заказа может быть выбрана модель с кабелем большей длины и необходимым типом присоединения в комплекте по требованию.

Применение реле потока SP201

Термоанемометрические реле потока жидкости серии SP201 применяются для решения широкого круга задач, связанных с хранением и транспортировкой различных жидких продуктов. Датчики могут применяться для защиты насосов и двигателей от «сухого хода», автоматизации процессов управления потоками жидкости, контроля работы компрессорных установок, управления системами очистки жидкости, контроля наличия жидкости в системах отопления и охлаждения и многих других задач. Это позволяет применять датчики потока SP201 во многих отраслях промышленности:

• энергетическая отрасль,
• металлургическая промышленность,
• добыча и переработка нефти, нефтехимическое производство,
• деревообработка,
• целлюлозно-бумажная промышленность и многие другие.

Преимущества

Широкие возможности применения реле потока SP201 обеспечиваются благодаря преимуществам датчика перед аналогами:

• Возможность выбора необходимой длины чувствительного элемента датчика;
• Возможность применения в условиях высокого давления рабочих процессов – до 100 бар;
• Широкий диапазон совместимых рабочих температур;
• Многоцветная светодиодная индикация для сигнализации текущей скорости потока, включая возможность сигнализации недостаточной скорости или превышения заданного значения;
• Корпус с повышенной степенью защиты от возможного попадания пыли и воды;
• Возможность монтажа датчика в любом удобном положении;
• Совместимость с различными видами жидких продуктов, включая нефть.

Недостатки

Высокая достоверность результатов измерения термоанемометрического датчика потока SP201 гарантируется только в чистых потоках жидкости, обладающей неизменными теплофизическими характеристиками. Для обеспечения высокой точности необходимо фильтровать жидкость перед входом в реле SP201, а также регулярно производить очистку чувствительного элемента датчика от загрязнений.

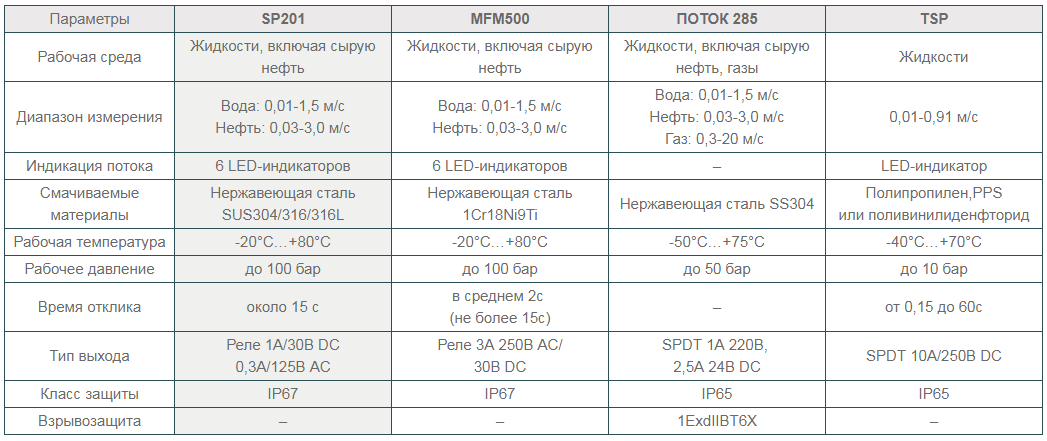

Сравнение датчиков потока SP201 с аналогами

Сертификаты на датчики SP201

Измерительное оборудование FineTek, включая реле потока жидкости SP201, сертифицировано в соответствии со стандартами, предъявляемыми к промышленному оборудованию.

Документация на датчики потока SP201

Технические характеристики датчиков потока серии SP201 и схема монтажа и подключения представлены в спецификации к прибору.

• Каталог датчиков потока FineTek SP
