Термоанемометрическое реле потока жидкости SP210 из нержавеющей стали

Термоанемометрическое реле потока жидкости SP210 предназначено для контроля потока различных жидких продуктов в суровых промышленных условиях.

Специальный корпус из нержавеющей стали позволяет применять устройства серии даже в условиях агрессивной внешней среды. При этом датчики потока SP210 подходят для работы с разнообразными видами жидкостей: воды, растворов на основе воды, нефтью, маслами и другими веществами.

Технические характеристики датчика потока SP210

Широкий функционал датчиков потока SP210 термоанемометрического типа обеспечивается благодаря универсальным рабочим характеристикам:

• Рабочий диапазон измерения скорости потока 1,0 – 150 см/с для воды, 3,0 – 300 см/с для нефти (масла)
• Совместимая температура рабочих процессов -20^oC…+80^oC
• Совместимое давление рабочего процесса не более 100 бар
• Время отклика в пределах 15с
• Выход сигнализации – реле 5А/250В AC
• Используемые материалы:
• корпус – нержавеющая сталь марки SUS 304
• смачиваемые детали – нержавеющая сталь марки SUS 304, 316 или 316L
• 6 светодиодов для индикации состояния:
• красный индикатор для сигнализации скорости потока ниже установленного значения
• желтый индикатор для сигнализации скорости потока, равной установленному значению
• зеленые индикаторы для сигнализации скорости выше установленного значения и индикации текущей скорости
• Резьбовое соединение типа G1/2 или NPT1/2
• Напряжение питания – 19…30В DC
• Максимальное потребление тока – 60мА
• 5-жильный кабель подключения
• Допустимая температура эксплуатации – -20^oC…+80^oC
• Защита класса IP67

Размеры реле потока жидкости SP210 представлены на схеме:

Модификации реле потока SP210

Конкретную модель для работы можно подобрать с помощью специального конфигуратора заказа термоанемометрического реле серии SP210:

Например, SP-210-0-BQ-C-5 – термоанемометрическое реле потока жидкости SP210 со стальным корпусом в стандартном исполнении с измерительной частью из нержавеющей стали SUS304 для резьбового соединения 1/2" PT с выходным реле SPDT 5А/250В DC и пятиметровым кабелем подключения.

Принцип работы SP210

Реле потока жидкости SP210 работает по принципу термоанемометрических расходомеров. При появлении потока жидкости в трубе встроенный в датчик нагревательный элемент начинает передавать тепло среде контроля. Изменения температуры фиксируются термодатчиком, размещенным рядом с нагревателем, и передаются на преобразователь.

По скорости теплоотдачи реле SP210 измеряет скорость потока жидкости. Встроенные светодиоды прибора позволяют визуально отслеживать текущую скорость потока в зависимости от заданного в настройках значения, а также сигнализируют о слабом потоке.

Комплектность

Реле потока жидкости SP210 поставляется с кабелем подключения, прокладкой, комплектом присоединения к трубе и техническими документами к изделию. Стандартно в комплект входит двухметровый кабель.

Применение реле потока SP210

Термоанемометрический датчик потока жидкости SP210 благодаря улучшенным характеристикам может применяться в различных отраслях промышленности, в том числе с повышенными требованиями к оборудованию:

• энергетическая отрасль,
• добыча, производство и переработка металлов и сплавов, металлических изделий,
• добыча и переработка нефти, производство нефтепродуктов, нефтехимическая промышленность,
• деревообработка, целлюлозно-бумажное производство,
• химическая отрасль,
• пищевая промышленность и многие другие.

Реле потока SP210 применяется с насосами, компрессорными установками, в системах отопления, охлаждающих установках, системах очистки жидкостей, системах водоотведения и водоснабжения, а также в любых процессах, связанных с транспортировкой различных жидких веществ.

Преимущества

Улучшенное реле потока жидкости SP210 имеет ряд существенных преимуществ перед другими устройствами контроля потока:

• Корпус датчика из нержавеющей стали, выдерживающий высокое внешнее давление среды;
• Универсальное выходное реле 5А 250В AC, позволяющее работать без дополнительных промежуточных реле;
• Трехцветная светодиодная индикация высокой яркости для сигнализации текущих состояний потока;
• Корпус с высокой степенью защиты от внешних проникновений;
• Возможность работы с давлением рабочих процессов до 100 бар;
• Возможность монтажа датчика в любом положении;
• Универсальное резьбовое присоединение типа G1/2" или NPT1/2";
• Совместимость с различными видами жидких продуктов, включая некоторые виды агрессивных веществ.

Недостатки

При работе с датчиками потока SP210 термоанемометрического типа необходимо следить за чистотой рабочей жидкости и периодически очищать чувствительный элемент от загрязнений для сохранения достоверности результатов. Датчик должен использоваться в системах с потоками, имеющими постоянные теплофизические характеристики.

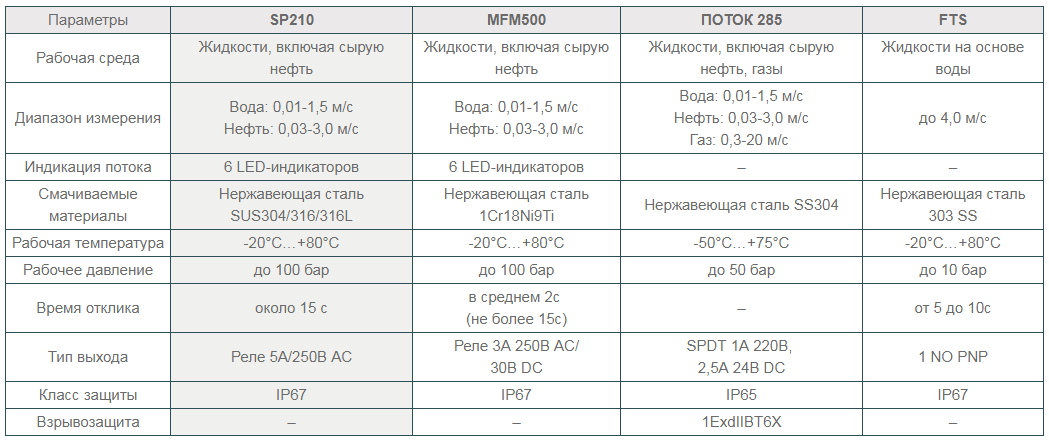

Сравнение датчиков потока SP210 с аналогами

Сертификаты на датчики SP210

Термоанемометрические реле SP210 имеет необходимую разрешительную документацию для промышленного применения, в том числе сертификаты стандарта CE.

Документация на датчики потока SP210

Для работы с датчиком потока серии SP210 доступен специальный каталог, в котором описаны модификации датчика, технические характеристики, а также способы монтажа и подключения.

• Каталог датчиков потока FineTek SP
