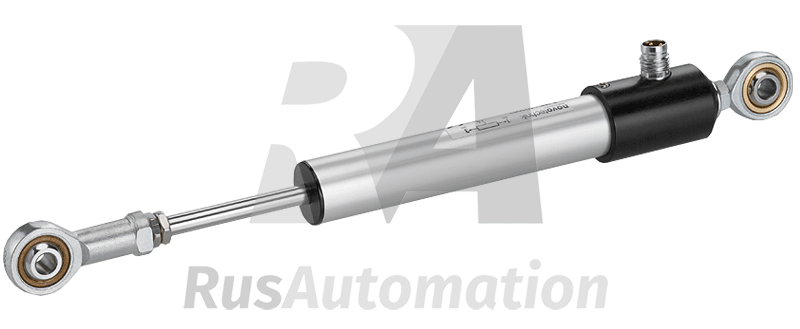

TX2 с поворотной головкой, потенциометрический датчик положения для мобильных приложений

Датчик положения TX2 с поворотной головкой адаптирован для тяжелых условий эксплуатации и мест, требующих изменения монтажа датчика. TX2 с поворотной головкой работает в ДИ до 300 мм с точностью 0,05%.

Общее описание TX2 с поворотной головкой

TX2 с поворотной головкой это датчик положения потенциометрического типа. Используется в сложных условиях эксплуатации, для чего имеет уровень защиты IP67, мощный корпус и уплотненный приводной стержень. Также модель имеет специальное шарнирное соединение, позволяющее более свободно устанавливать прибор. Благодаря своей конструкции хорошо подходит для мобильных приложений. Устройство измеряет линейное перемещение в пределах от 0…10 до 0…300 мм с точностью ±0,05%.

Для передачи сигнала о положении используется выход с делителя напряжения (питающее до 42 В).

Достоинства и преимущества TX2 с поворотной головкой

Специальное шарнирное соединение для монтажа (с поворотной головкой, угол ±12,5°)
Нечувствительность к электрическим помехам
Повышенный уровень защиты (IP67), пригодность для сложных условий окружающей среды (грязь, влажность, пыль и т.д.)
Высокая точность, разрешение (±0,05% и 0,01 мм соответственно)
Температурный коэффициент (5 ppm/K)
Компактный корпус (Ø16 мм), простая установка и сборка
Экономичность

Применяемость TX2 с поворотной головкой

Передвижная техника и транспорт, мобильные приложения
Производства с неблагоприятными условиями окружающей среды (пыль, высокая влажность, грязь и т.п.)
Приложения с объектами измерения, требующими особого монтажа, в том числе легкого его изменения
Мониторинг положения (линейного перемещения) рабочих органов машин/механизмов в диапазоне 300 мм
Машиностроительная сфера, строительство, транспорт и т.д.
АСУ с ОС

Краткие технические характеристики TX2 с поворотной головкой

Тип датчика: потенциометрический, с поворотной головкой для монтажа
Питание: 0…42В DC
Диапазон: 0…25 мм ~ 0…300 мм
Разрешение: 0,01 мм
Стабильность позиционирования: 0,01 мм
Точность: ±0,2…0,05% ДИ
Рабочая температура: -40…+85°C, -20…+100°C
Рабочая скорость: 5 м/с
Рабочая сила: <5 Н
Сила на отрыв: макс. 15 Н
Уровень защиты: IP67
Выход: делитель напряжения

Габаритные размеры

Модели
с разъемом

Модели
с кабелем

Модельный ряд датчиков положения TX2 с поворотной головкой

Модели с разъемом	Модели с кабелем	Электрическая длина хода, мм	Длина корпуса (размер А*), мм	Механический ход (размер B*), мм	Миним. расстояние между поворотными головками (размер С*), мм
TX2-0025-716-002-101	TX2-0025-716-002-202	25 мм	А=86 мм	В=30 мм	С=136 мм
TX2-0050-716-002-101	TX2-0050-716-002-202	50 мм	А=111 мм	В=55 мм	С=161 мм
TX2-0075-716-002-101	TX2-0075-716-002-202	75 мм	А=136 мм	В=80 мм	С=186 мм
TX2-0100-716-002-101	TX2-0100-716-002-202	100 мм	А=161 мм	В=105 мм	С=211 мм
TX2-0150-716-002-101	TX2-0150-716-002-202	150 мм	А=224 мм	В=158 мм	С=274 мм
TX2-0200-716-002-101	TX2-0200-716-002-202	200 мм	А=274 мм	В=208 мм	С=324 мм
TX2-0250-716-002-101	TX2-0250-716-002-202	250 мм	А=324 мм	В=258 мм	С=374 мм
TX2-0300-716-002-101	TX2-0300-716-002-202	300 мм	А=374 мм	В=308 мм	С=424 мм
