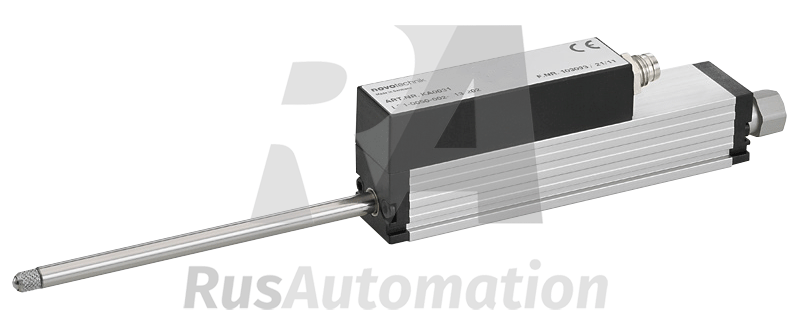

TE1 с возвратной пружиной, потенциометрический датчик положения с нормированным выходом

Потенциометрический датчик положения TE1 с возвратной пружиной решает более широкий спектр задач и устойчив к повышенным рабочим силам. Датчик TE1 c пружиной возврата измеряет ЛП с точностью 0,075% в ДИ 100 мм.

Общее описание TE1 с возвратной пружиной

TE1 с возвратной пружиной это потенциометрический датчик положения, предназначенный для мониторинга линейного перемещения объекта либо измерения расстояния до него в пределах 100 мм (точность 0,075%). Пригоден для использования вместе с наконечниками стандартного вида. Конструкция отличается компактностью и надежностью.

Одно из главных отличий от схожей модели TR/TRS заключается в том, что TE1 с возвратной пружиной имеет нормализованный сигнал выхода по току и напряжению благодаря интегрированной электронной схеме. Благодаря этому прибор отлично подходит для интеграции в уже работающие системы с поддержкой таких сигналов.

Достоинства и преимущества TE1 с возвратной пружиной

Расширенный спектр решаемых задач при использовании возвратной пружины
Нормализованный выходной сигнал (интегрированная электронная схема)
Возможность использования с наконечниками стандартного вида
Высокая рабочая скорость (на уровне 10 м/c)
Двунаправленное перемещение стержня
Компактный корпус с габаритами 18x18 мм в профиле
Точность на уровне 0,075% и стабильность позиционирования ±0,002 мм
Низкое влияние температуры (температурный коэффициент <20 ppm/K)
Защита по вибрации и ударам

Применяемость TE1 с возвратной пружиной

Мониторинг линейного перемещения объектов и рабочих органов машин в ДИ 100 мм с высокой точностью (0,075%)
Оценка расстояния до объектов или разного рода поверхностей (+ с использованием стандартных наконечников для измерения)
Системы управления с передачей данных по аналоговым каналам (0~10 В, 4~20 мА)
Реализация обратной связи в измерительных системах и прочих СУ
Машиностроительная, деревообрабатывающая, строительная, медицинская сфера
Техника для упаковки, заклепки, сварки
Тестирующие и сборочные машины

Краткие технические характеристики TE1

Тип датчика: потенциометрический, с возвратной пружиной
Питание: 16…30 В постоянного тока
Диапазон измерения: до 100 мм
Точность: 0,2…0,075% ДИ
Стабильность позиционирования: 0,002 мм
Рабочая сила: ≤2,5 Н
Рабочая сила на обратном ходу (force retracted): ≤5 Н
Рабочая температура: -40…+85°C
Рабочая скорость: 10 м/с
Уровень защиты: IP40
Выход: аналоговый ток (4…20 мA, 20…4 мА)
и напряжение (0…10В DC, 10…0В DC)

Габаритные размеры

Модели
с разъемом

Модели
с кабелем

Модельный ряд датчиков положения TE1 с возвратной пружиной

Модели с разъемом	Модели с кабелем	Электрическая длина хода	Длина корпуса (размер А*)	Механический ход (размер B*)
TE1-0025-102-411-101	TE1-0025-102-411-202	25 мм	А=63 мм	В=30 мм
TE1-0050-102-411-101	TE1-0050-102-411-202	50 мм	А=94,4 мм	В=55 мм
TE1-0075-102-411-101	TE1-0075-102-411-202	75 мм	А=134,4 мм	В=80 мм
TE1-0100-102-411-101	TE1-0100-102-411-202	100 мм	А=166 мм	В=105 мм
