Потенциометрические датчики линейных перемещений RPH

Серия компактных бесштоковых датчиков RPH это отличное решение для производственных задач, где необходимо обеспечить точное измерение перемещения объекта в условиях ограниченного пространства.


Назначение датчиков линейных перемещений RPH

Датчики линейных перемещений RPH от OPKON это серия компактных потенциометров, предназначенная для контроля положения различных механизмов с одной степенью свободы. Корпус устройства выполнен из анодированного алюминия и имеет небольшие габариты. Конструкция представляет собой бесштоковый датчик с подвижной кареткой, которая присоединяется к контролируемому объекту с помощью резьбового соединения М5.

Потенциометрические датчики линейных перемещений RPH

Короткий датчик перемещения, при всех своих компактных габаритах, способен контролировать расстояние до 2 метров. При этом на всем диапазоне измерения сохраняется высокая точность и повторяемость. Поэтому серию RPH можно использовать для самых ответственных применений. Эксплуатационные и метрологические характеристики делают миниатюрные датчики перемещения RPH отличным решением множества задач по контролю перемещения.


Особенности потенциометров OPKON серии RPH

Серия миниатюрных датчиков RPH обладает следующими положительными особенностями:

  • Небольшой размер корпуса. Материал изготовления анодированный алюминий.
  • Простая интеграция в любую измерительную систему. За счет наличия нескольких типов выходных сигналов: сопротивление 5, 10, 20 кОм; ток 0(4)-20 мА; напряжение 0-10 В.
  • Надежная конструкция подвижной каретки. Большой эксплуатационный ресурс.
  • Электрическое подключение с помощью разъема. Позволяет, при необходимости, быстро заменить датчик.
  • Широкий диапазон измерения до 2 метров. Это возможно благодаря бесштоковому исполнению и наличию подвижной каретки.
  • Отличные метрологические характеристики. Точность измерений не превышает 0,5%.


Примеры использования бесштоковых линейных потенциометров RPH

Компактные потенциометры RPH могут быть использованы для широкого спектра применений, как в промышленных, так и в гражданских сферах. Датчик надежен и прост в эксплуатации, при необходимости он быстро и легко монтируется. С его помощью можно обеспечить работу следующих систем:

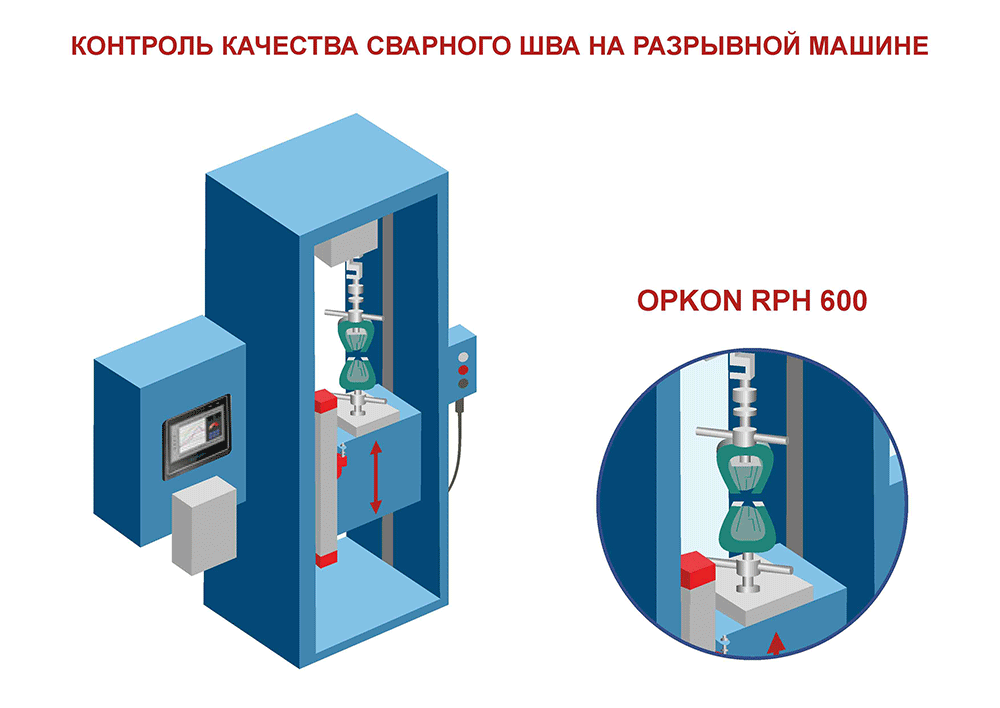

  • Контроль прочности сварного соединения на разрыв.
    Тестируемое изделие устанавливается между двумя креплениями, одно из которых может двигаться по вертикальной оси. Датчик устанавливается на корпусе проверочной камеры и крепится к подвижной платформе. Дискретность измерения позволяет фиксировать даже небольшие перемещения.
  • Контроль перемещения подвижной платформы ротационного станка.
    Бесштоковый датчик отлично подходит для измерения перемещения прокатного ролика. При этом сам корпус устройства монтируется на конструкции станка, а подвижная каретка крепится к платформе.

Примеры использования бесштоковых линейных потенциометров RPH Примеры использования бесштоковых линейных потенциометров RPH


Технические характеристики потенциометров RPH

Мини датчик перемещения RPH отлично подойдет для большого количества самых разнообразных применений. Для того, чтобы узнать подходит ли устройство под ваши задачи, необходимо ознакомится с его техническими параметрами:

  • Выходной сигнал
    • для RPH: сопротивление 5, 10 кОм.
    • для ERPH: ток 0(4)-20 мА; напряжение 0-10 В.
  • Контролируемый диапазон: от 100 до 1950 мм.
  • Температура эксплуатации: от -20 до +80°C.
  • Ресурс подвижных механизмов: не менее 100 миллионов циклов.
  • Способ монтажа: скобы.
  • Защитное исполнение: IP40, при монтаже в перевернутом состоянии IP53.
  • Питающее напряжение: от 15 до 28 В DC.
  • Электрическое подключение: разъем 4-pin.
  • Скорость передвижения каретки: не более 1,5 метра в секунду.
  • Материалы изготовления:
    • корпус – алюминий.
    • каретка – пластик.

Габаритные размеры OPKON RPH

Устройства OPKON серии RPH обладают следующими габаритными размерами:

Потенциометрические датчики линейных перемещений RPH

Датчики 100…450 мм
Датчики линейных перемещений OPKON RPH
Датчики 500…1950 мм
Датчики линейных перемещений OPKON RPH

Сертификаты


Документация

Больше технической и нормативной информации по серии RPH вы можете получить у наших специалистов или воспользовавшись документацией:
