TX2 с крепежными хомутами, потенциометрический датчик положения для промышленности

Датчик положения TX2 с крепежными хомутами оптимально подходит для тяжелых промышленных условий. Датчик TX2 с крепежными хомутами удобно монтируется и измеряет положение с высокой точностью (0,05%).

Общее описание TX2 с крепежными хомутами

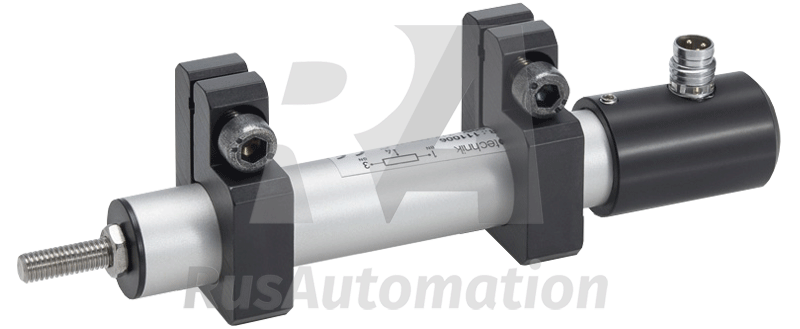

Датчик положения TX2 с крепежными хомутами

TX2 с крепежными хомутами является потенциометрическим датчиком линейного перемещения. Предназначен для измерения положения объектов в диапазонах до 300 мм с высокой точностью (±0,05%). Отличительная особенность от схожих по серии датчиков – более надежный способ монтажа, реализованный на хомутах. При этом повышен уровень общей защиты прибора для применения в тяжелых промышленных условиях (IP67).

Выходной сигнал формируется на делителе напряжения и снимается с него же (питающее напряжение до 42В).

Достоинства и преимущества TX2 с крепежными хомутами

  • Экономически эффективен благодаря своим особенностям:
    • Высокий класс защиты (IP67), пригоден для тяжелых и вредных промышленных условий
    • Простой и надежный монтаж с использованием крепежных хомутов
    • Компактные размеры (Ø16 мм)
  • Имеет высокую точность (±0,05% в диапазоне до 300 мм), а также разрешение (0,01 мм)
  • Температурный коэффициент (typical 5 ppm/K)

Применяемость TX2 с крепежными хомутами

  • Промышленные производства с тяжелыми эксплуатационными условиями
  • Транспорт,  подвижная техника, места с требованием надежной и простой фиксации датчика и объекта измерения (в том числе легкого демонтажа)
  • Мониторинг линейного перемещения объектов (рабочий диапазон до 300 мм)
  • Машиностроение, транспорт и т.д
  • Измерительные системы, системы управления с ОС

Краткие технические характеристики TX2 с крепежными хомутами

  • Тип датчика: потенциометрический, с крепежными хомутами
  • Напряжение питания: 0…42В DC
  • Диапазон измерения: 0…25 мм ~ 0…300 мм
  • Стабильность позиционирования: 0,01 мм
  • Точность: ±0,2…0,05% ДИ
  • Разрешение: 0,01 мм
  • Температура: -40…+85°C, -20…+100°C
  • Рабочая скорость: 5 м/с
  • Рабочая сила: <5 Н
  • Сила на отрыв: максимум 15 Н
  • Уровень защиты прибора: IP67
  • Выходной сигнал: аналоговый с делителя напряжения
Габаритные размеры
Модели с разъемом
Датчик смещения/хода Novotechnik
Модели с кабелем
Датчик смещения/хода Novotechnik

Модельный ряд датчиков положения TX2 с крепежными хомутами

Модели с разъемом Модели с кабелем Электрическая длина хода Длина корпуса (размер А*) Механический ход (размер B*) Рекомендуемое расстояние
между зажимами
(размер D*)
Размер E* (миним.)
TX2-0025-717-002-101 TX2-0025-717-002-202 25 мм 86 мм 30 мм 30 мм 15 мм
TX2-0050-717-002-101 TX2-0050-717-002-202 50 мм 111 мм 55 мм 50 мм 20 мм
TX2-0075-717-002-101 TX2-0075-717-002-202 75 мм 136 мм 80 мм 70 мм 25 мм
TX2-0100-717-002-101 TX2-0100-717-002-202 100 мм 161 мм 105 мм 90 мм 25 мм
TX2-0150-717-002-101 TX2-0150-717-002-202 150 мм 224 мм 158 мм 140 мм 35 мм
TX2-0200-717-002-101 TX2-0200-717-002-202 200 мм 274 мм 208 мм 190 мм 35 мм
TX2-0250-717-002-101 TX2-0250-717-002-202 250 мм 324 мм 258 мм 240 мм 35 мм
TX2-0300-717-002-101 TX2-0300-717-002-202 300 мм 374 мм 308 мм 290 мм 35 мм

* – A, B, D, E см. в габаритных размерах

Сертификаты

Документация на TX2 с крепежными хомутами

Документация на TX2 с крепежными хомутами содержит полные данные по прибору:
