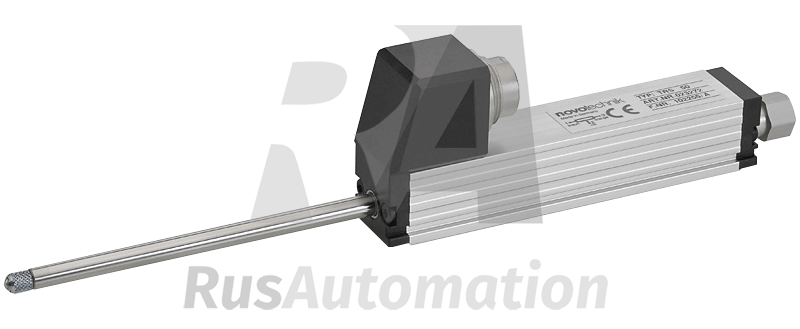

TR/TRS, потенциометрический датчик положения с возвратной пружиной

Потенциометрический датчик положения TR/TRS имеет пружину возврата и работает с расширенным спектром задач при повышенных силовых воздействиях. Датчик TR/TRS работает с точностью до 0,075% на ДИ 100 мм.

Общее описание TR/TRS

TR/TRS это датчик положения потенциометрического типа. Схож с моделью T/TS, но имеет возвратную пружину. Предназначен для оценки линейного перемещения и положения/расстояния объекта в пределах 100 мм. Точность составляет 0,075% в максимальном ДИ. Конструктивно прибор совместим со стандартными измерительными щупами и наконечниками.

Конструкция датчика поддерживает двунаправленное движение стержня. Корпус компактен, пригоден для условий малых пространств.

Выходной сигнал устройства для внешней связи – делитель напряжения.

Достоинства и преимущества TR/TRS

• Более широкий спектр применения (возвратная пружина)
• Допустимы более высокие поперечные силы на наконечник стержня во время работы
• Совместим со стандартными щупами и наконечниками
• Двунаправленное перемещение стержня
• Компактный дизайн корпуса для малых пространств (18x18 мм)
• Высокая точность (0,075%) и стабильность позиционирования (0,002 мм)
• Низкий температурный коэффициент (<20 ppm/K)
• Слабая чувствительность по вибрации/ударам
• Экономичность, прибор не содержит электроники

Применяемость TR/TRS

• Оценка линейного расстояния/перемещения в рабочих пределах до 100 мм
• Измерение расстояний с применением измерительных наконечников
• Мониторинг данных по положению рабочих органов механизмов на различных производствах:
  • Деревообработка, машиностроение, строительство
  • Упаковка/сварка/сборка/тестирование
  • Медтехника
• СУ с обратной связью

Краткие технические характеристики TR/TRS Тип датчика: потенциометрический, с возвратной пружиной Питание: 0…42 В постоянного тока Диапазон: до 100 мм Стабильность позиционирования: 0,002 мм Точность: 0,2…0,075% ДИ Рабочая температура: -30…+100°C Рабочая скорость: до 10 м/с Рабочая сила (горизонталь): ≤2,5 (3,5) Н Рабочая сила на обратном ходу (force retracted, горизонталь): ≤5 Н Уровень защиты: IP40 Выход: делитель напряжения	Габаритные размеры
	серия TR	серия TRS

Модельный ряд датчиков положения TR/TRS

* - см. Габаритные размеры

Сертификаты

• Декларация ЕАЭС N RU Д-DE.РА03.В.07871/24 на датчики перемещений Novotechnik

Документация на TR/TRS

Документация на TR/TRS содержит все необходимые данные по прибору:

• Каталог TR/TRS
• Руководство по эксплуатации TR/TRS
