Миниатюрное лопастное реле потока жидкости V10/V11

Лопастный датчик потока жидкости V10/V11 применяется для контроля наличия или отсутствия потока жидкости в трубопроводе или системе оборудования.

Особенностями датчиков потока серий V10 и V11 является герметичный корпус из полимерных материалов с высокой защитой и лопасть из нержавеющей стали. Благодаря использованию особо прочных материалов при изготовлении, датчики серии V10/V11 подойдут для работы с водой, нефтью, пищевыми продуктами и другими веществами, а также с газами.

Технические характеристики V10, V11

Лопастный датчик потока жидкости V10/V11 имеет улучшенные технические характеристики для промышленного применения:

• Лопасть из нержавеющей стали марки 301SS
• Корпус датчика серии V10 из полипропилена, датчика V11 – из полибутилен терефталата
• Корпус защиты контактов датчика из латуни или нержавеющей стали марки 303SS
• Настройка лопасти по длине до 2"
• Максимально допустимая температура рабочего процесса +93^oC (для V10), +121^oC (для V11)
• Максимально допустимое давление рабочего процесса для корпуса реле из латуни 69 бар, для корпуса реле из нержавеющей стали 138 бар
• Контакты управления – SPST 1,5А 24В DC, 0,001А 200В DC, 0,5А 125В AC
• Соединение – конусная трубная резьба 1/2" NPT
• Защита корпуса класса IP65

Модификации реле потока V10/V11

Серии лопастных реле потока жидкости V10 и V11 включают в себя несколько модификаций.

• Для серии V10:
  1. стандартная модель V10 с нижним корпусом из латуни,
  2. улучшенная модель V10SS с нижним корпусом из нержавеющей стали марки 303SS.
• Для серии V11:
1. версия V11-BNOA-6 с корпусом из латуни и реле в конфигурации NO,
2. версия V11-BNCA-6 с корпусом из латуни и реле в конфигурации NC,
3. версия V11-SNOA-6 с корпусом из нержавеющей стали марки 303 SS и конфигурацией реле NO,
4. версия V11-SNCA-6 с корпусом из нержавеющей стали марки 303 SS и конфигурацией реле NC.

Принцип работы датчиков потока V10, V11

Принцип работы датчиков потока серий V10/V11 соответствует особенностям работы лопастных реле. Прибор устанавливается на трубу с помощью специальной системы присоединения. Лопасть датчика опускается непосредственно в трубопровод. При появлении потока жидкости лопасть отклоняется, вызывая замыкание контактов реле. В результате датчик срабатывает, фиксируя наличие потока. При остановке потока лопасть возвращается в стандартное положение, размыкая контакты.

Комплектность

Лопастные реле потока жидкости V10 и V11 поставляются в комплекте с лопастью настраиваемой длины, системой присоединения к трубе и подключения датчика, а также с технической документацией, необходимой для работы.

Опции

При необходимости возможен заказ датчика в корпусе с метрической резьбой присоединения.

Применение реле потока V10/V11

Лопастные датчики потока жидкости V10/V11 имеют универсальное применение и подойдут для работы в различных отраслях:

• целлюлозно-бумажная промышленность,
• энергетическая отрасль,
• гидроэлектростанции,
• пищевая промышленность,
• нефтехимическая отрасль,
• металлургическая промышленность,
• любые каналы переноса совместимых видов жидкостей.

Датчики позволяют решать разнообразные задачи, в том числе:

• контроль прохода жидкости,
• контроль наличия потока,
• мониторинг наличия протечек,
• защита двигателей и насосов от сухого хода,
• контроль обращения рабочей жидкости и смазки в оборудовании и механизмах,
• контроль подачи жидких пищевых продуктов в системы автоматического розлива и т.д.

Преимущества

Преимущества работы с лопастными реле потока V10 и V11:

• Лопасть из нержавеющей стали марки 301SS, соответствующей российской марке стали 15X17H7, настраивается по длине для необходимого диаметра трубы и подходит для работы с различными видами жидких материалов, в том числе некоторых видов агрессивных веществ;
• Миниатюрное исполнение, рассчитанное на работу с трубами минимального диаметра;
• Возможность выбора защитного корпуса из латуни или нержавеющей стали, совместимых с давлением в рабочих процессах до 69 бар и 138 бар соответственно;
• Совместимость с температурой рабочих процессов до 93^oC/121^oC для датчиков V10/V11 соответственно;
• Герметичный корпус датчиков из полимерных материалов высокой химической стойкости с классом защиты IP65;
• Универсальное присоединение датчика 1/2" NPT, соответствующее требованиям ГОСТ 6111-52 по стандартам трубной конусной резьбы;
• Простота установки и подключения датчика благодаря специальной конструкции корпуса без необходимости прокладки дополнительного кабеля;
• Простой принцип работы без необходимости тщательного обслуживания.

Серия V10 имеет специальный переключатель, позволяющий непосредственно в месте эксплуатации перевести положение контактов реле на нормально открытое или нормально закрытое. Корпус датчика в момент работы размещается вне среды техпроцесса, что позволяет производить настройку работы и обслуживание датчика без остановки рабочего процесса.

Серия V11 отличается улучшенным корпусом, соответствующим стандарту NEMA 4, защищающим датчик от атмосферных воздействий. Специальный пожаробезопасный кабель датчика 22 AWG невосприимчив к ультрафиолетовому излучению и замедляет процесс горения. Конструкция датчика и кабеля позволяет снизить стоимость установки за счет отсутствия необходимости дополнительной прокладки кабеля между реле потока и рабочей панелью управления.

Недостатки

Лопастные реле потока жидкости серии V10/V11 имеют некоторые ограничения в работе:

• При наличии тяжелых примесей в жидкости необходимо периодически производить очистку лопасти от загрязнения для сохранения чувствительности датчика;
• Датчик должен устанавливаться вдали от трансформаторов, силовых агрегатов и других механизмов, вызывающих вибрацию и электромагнитные помехи.

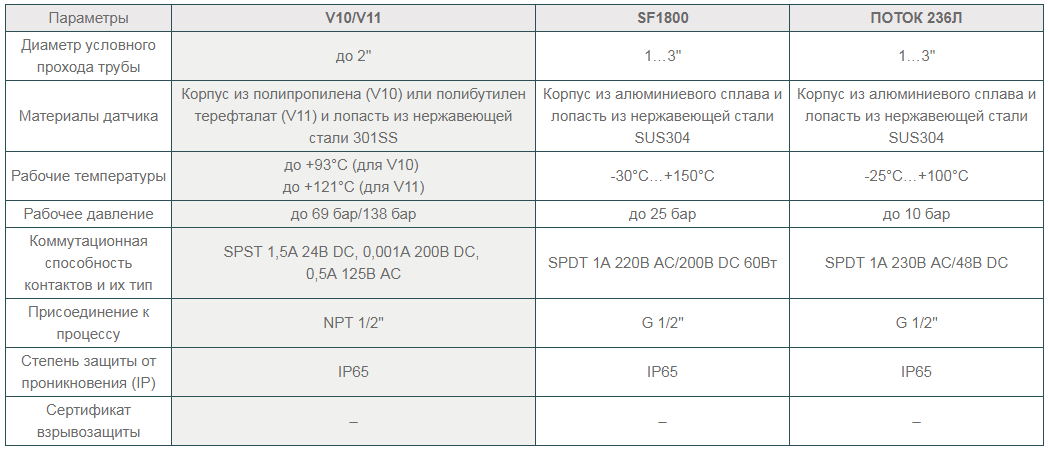

Сравнение датчиков потока V10, V11 с аналогами

Сертификаты на датчики потока V10/V11

• Сертификат соответствия CE
• Сертификат CSA для промышленного управляющего оборудования
• Международный сертификат безопасности UL

Документация на V10/V11

Лопастные датчики потока жидкости серий V10/V11 имеют подробную техническую документацию, необходимую для работы:

• Технические характеристики серии V10/V11
• Инструкция по эксплуатации
