Лопастный датчик потока жидкости SF1800

Лопастное реле потока жидкости SF1800 представляет серию устройств с повышенным классом защиты для контроля потока различных видов жидких материалов.

Датчики потока серии SF1800 изготавливаются из высококачественной нержавеющей стали и алюминиевого сплава, позволяющих применять устройства для работы во многих отраслях промышленности. Настраиваемая длина лопасти датчика подойдет для работы в трубах различного диаметра.

Технические характеристики датчика потока SF1800

Датчик потока жидкости SF1800 лопастного типа разработан с улучшенными техническими характеристиками:

• Корпус из высокопрочного алюминиевого сплава
• Лопасти из нержавеющей стали марки SUS304
• Длина лопасти настраиваемая от 1" до 3"
• Предельный диапазон температур -30^oC…+150^oC
• Предельное давление рабочего процесса – 25 бар
• Допустимый перепад показателя давления – 0,2 бар
• Возможное изменение заданного значения в диапазоне ±25%
• Повторяющееся отклонение в диапазоне ±5%
• Контакты подключения SPDT 60Вт 220В AC/200В DC
• Присоединение к процессу 1” PT
• Электрическое соединение под гермовод 1/2"PF
• Класс защиты корпуса IP65

Модификации реле потока SF1800

Реле потока SF1800 отличается высокотемпературным исполнением, подходящим для работы с различными видами жидкостей. При необходимости может быть заказан датчик во взрывобезопасном исполнении – серия SF1710.

Принцип работы SF1800

Принцип работы датчика SF1800 базируется на перемещении лопасти датчика под действием потока. При отсутствии потока лопасть и магнит датчика зафиксированы в вертикальном положении. Появление потока вызывает отклонение лопасти и перемещение магнита. В результате магнит замыкает контакты переключателя датчика, вызывая его срабатывание.

Комплектность

Комплект датчика SF1800 включает в себя:

• непосредственно реле переключателя с магнитном в защитном корпусе,
• комплект соединения,
• лопасть.

Опции

Датчик SF1800 имеет регулируемую лопасть с возможностью выбора подходящей длины для работы с трубами разного диаметра.

Применение реле потока SF1800

Лопастные датчики потока для жидких продуктов модели SF1800 могут применяться для организации систем защиты трубопроводов от осушения, защиты насосов и двигателей от сухого хода, для систем автоматического наполнения продуктом и для решения многих других задач. Реле подойдет для различных отраслей промышленности:

• нефтехимическая промышленность,
• гидроэлектростанции,
• судостроение,
• пищевая промышленность,
• металлургия,
• любые системы, переносящие жидкость, совместимую с материалом лопасти.

Преимущества

Серия датчиков потока жидкости SF1800 имеет ряд преимуществ перед аналогами:

• Корпус из высокопрочного алюминиевого сплава с защитой класса IP65, надежно защищающий датчик от проникновения пыли и влаги внутрь прибора;
• Лопасть датчика из нержавеющей стали марки SUS304, соответствующей российскому стандарту нержавеющей стали марки 08Х18Н10;
• Регулируемая лопасть с возможностью выбора подходящей длины для работы с трубами разного диаметра;
• Совместимость с температурой рабочего процесса в расширенном диапазоне от -30^oC до +150^oC и давлением до 25 бар;
• Простой принцип работы, подходящий для разнообразных промышленных жидкостей независимо от их плотности, чистоты, вязкости и других параметров;
• Совместимость с различными видами жидких продуктов, в том числе с пищевыми, нефтепродуктами, горючими материалами, некоторыми видами опасных и агрессивных веществ;
• Простота эксплуатации и отсутствие необходимости частого обслуживания прибора.

Недостатки

При работе с лопастным реле потока жидкости SF1800 необходимо учитывать ограничения датчика:

• При работе с жидкостями, содержащими тяжелые примеси, необходимо периодически очищать лопасть для сохранения чувствительности датчика;
• Необходимо изолировать датчик от оборудования, вызывающего вибрацию, так как это может негативно сказаться на работоспособности прибора;
• Датчик не подходит для установки в пластиковую трубу с резьбовым отверстием 1" NPT.

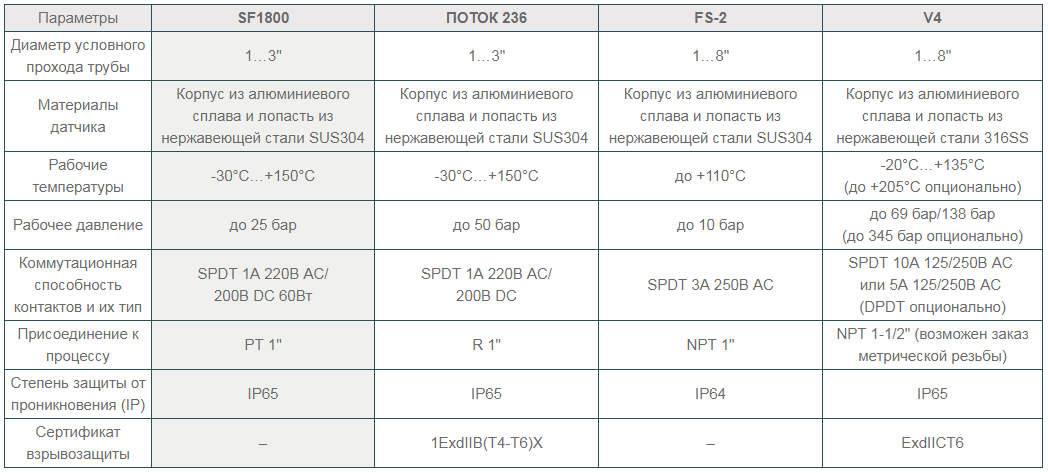

Сравнение датчиков потока SF1800 с аналогами

Документация на датчики потока SF1800

Лопастное реле потока серии SF1800 для жидкостей имеет необходимые материалы, позволяющие быстро внедрить устройство в работу:

• Описание серии датчиков потока SF1800
