Датчики температуры с аналоговым выходом

Датчики температуры с аналоговым выходом – востребованные приборы во всех сферах человеческой деятельности. Практически в каждом технологическом процессе есть необходимость контролировать и корректировать температурный режим. Это обусловлено стремлением получить максимально качественный продукт на выходе.

Модельный ряд датчиков температуры с аналоговым выходом

Серия	Установка	Тип чувствительного элемента	Температура измеряемой среды	Среда применения	Сертификаты, особенности

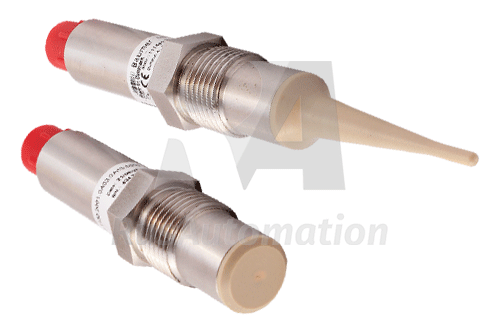

TER8	Узкие трубы (наружно + погружной элемент)	Pt100 классов B, AA, 1/6 B, A	-40…+150°C	Продукты питания и напитки, Washdown зоны (SIP-процессы)	«3-A Sanitary Standard», FDA, 1935/2004, 10/2011, 2023/2006, не использует эластомеров (имеет уплотнительный PEEK-конус)
ТЕ-2	Узкие и малодоступные места (наружно + погружной элемент)	Pt100 классов B, AA, 1/6 B, A	-50…+250°С	Продукты питания и напитки, Washdown зоны (SIP-процессы)	«3-A Sanitary Standard», FDA ЕС 2023/2006, 1935/2004 и 10/2011
Thermocont T	Плоские поверхности, трубопроводы, вертикальные поверхности, внутри оборудования, уличная установка	Pt100	-50…+600°C	Жидкости, жидкости со взвесями и частицами, газы, пар	ATEX. Ex.EC, ТР ТС

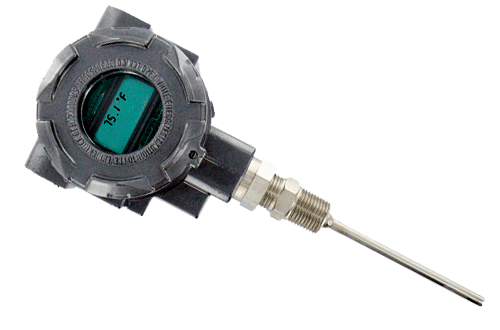

TTE	Плоские поверхности, трубопроводы, вертикальные поверхности, внутри оборудования, уличная установка	Pt1000, 0.00385 DIN	-35…+121°C	Жидкости и газы	NEMA 4X (IP66) и взрывозащита, для Класса I, Группы B, C, D; Класса II, Группы E, F, G; Класс III. Официальные сертификаты: FM, CE
TCC	Установка в любом положении	Pt1000	-25…+160°C	Жидкости	EHEDG, ISO, REACH RoHS, EC 1935/2004, MTTFd
EMA	Установка в любом положении	Pt1000	-40…+100°C -40…+150°C	Жидкости и газы	Наличие дистанционного и гигиенического исполнения Сертификаты: CE, RoHS
PT20S	Установка сбоку емкости, в дно или в крышку; в трубу	Pt100	-50…+250°C	Жидкости Сыпучие материалы	Наличие двухканального интерфейса IO-Link Сертификаты: CE; 3-A, EHEDG (при наличии соответствующих монтажных приспособлений)

Технические характеристики датчиков температуры с аналоговым выходом

Стандартный выход управления – аналоговый по току 4…20мА,
Диапазон прогрева/охлаждения рабочей среды: -40…+800°С
Диапазон прогрева/охлаждения окружающей среды: -20…+80°С
Напряжение питания: 7,5…36 В DC;
Высокая скорость срабатывания и передачи данных;
Конструктивное исполнение: с резьбой или без, погружной, поверхностный, для помещений (в том числе чистых), для систем вентиляции, с легкосъемным креплением DIN (применяет внутри оборудования);
Возможна работа по протоколу HART (например, модель THERMOCONT T);
Вид чувствительного элемента: термопара или термосопротивление.

Область применения датчиков температуры с выходом 4…20мА

Область применения у температурных датчиков довольно обширна и зависит от исполнения чувствительного элемента – санитарно-гигиенического или стандартного:

Пищевое производство;
Химическая промышленность;
Горнодобывающая;
Нефтегазовая;
Сельское хозяйство;
Коммунальное хозяйство;
Системы вентиляции и кондиционирования.

Назначение температурных датчиков с токовым выходом

Назначение датчиков температуры с токовым выходом – контроль температурных показателей большого перечня сыпучих материалов, жидкостей, газов, воздуха. Также используется для работы по отслеживанию температуры нагревания или охлаждения твёрдых поверхностей. Диапазон использования от строгих санитарно-гигиенических условий до химических реагентов и взрывоопасных жидкостей и газов.

Преимущества и недостатки датчиков температуры с аналоговым выходом

Датчики температуры с аналоговым выходом просты при монтаже и в эксплуатации. При невысокой стоимости они выдают точные данные, которые без потерь можно передавать на большое расстояние, и эта совокупность факторов является их основным преимуществом.

Возможна установка
- в уличных условиях,
- внутри стерильного помещения,
- во взрывоопасных зонах;
Применяется в зонах повышенного давления;
Настраивается удалённое подключение (по HART-протоколу).

Недостатки

Основным недостатком датчиков температуры с аналоговым выходом является низкая скорость передачи данных, особенно при больших расстояниях.

Принцип работы датчика температуры с аналоговым выходом

1 - Измерительный прибор
2,3 - Термоэлектроды
4 - Соединительные провода
Т1,Т2 - Температура "горячего" и
"холодного" спаев термопары

Датчики температуры с токовым выходом просты в монтаже и эксплуатации. Измерение температуры происходит посредством чувствительного элемента и затем сигнал преобразуется в ток на выходе.

Как правило для контроля температуры измеряемого вещества (твёрдое вещество, жидкость, сыпучие материалы) применяют термосопротивление, для измерения температуры воздуха (газов) и температур свыше 500°С используют термопары.

Принцип работы термопары основан на соединении двух проволок из различных металлов. Замеры температуры делаются между «горячим» и «холодным» концами – разность показаний дает напряжение, величина которого колеблется от 40 до 60 мкВ.

Принцип работы терморезисторов основан на зависимости электрического сопротивления металлов, сплавов и полупроводниковых материалов от температуры.

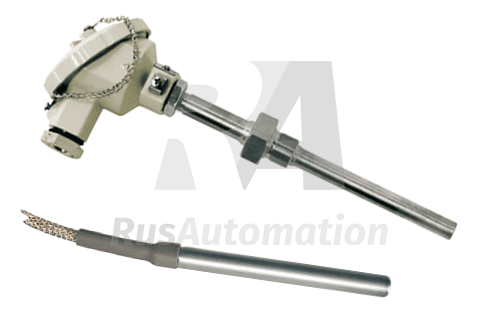

1 - чувствительный элемент из платиновой или медной проволоки, в форме спирали, расположенный на керамическом стержне;
2 - пористый керамический цилиндр;
3 - керамический порошок;
4 - защитная наружная трубка из нержавеющей стали;
5 - токопередающие выводы;
6 - наружная защитная трубка из нержавеющей стали;
7 - головка термометра со съемной крышкой;
8 - клеммы для присоединения выводного провода;
9 - провод к фиксирующему прибору;
10 - втулка с резьбой для установки в трубопровод, имеющий патрубки с внутренней резьбой.

Для корректного выбора температурных датчиков с токовым выходом необходимо учитывать множество факторов: температурный диапазон рабочей среды, возможность и необходимость погружения, внешние условия проведения измерений, длительность проводимых замеров, допустимые погрешность, напряжение питания, время срабатывания.

Чтобы не ошибиться с выбором, получите квалифицированную консультацию специалистов «РусАвтоматизация».
