ModMag – электромагнитные расходомеры нового поколения

Электромагнитные расходомеры представлены несколькими моделями и предназначены для измерения расхода жидкостей в трубопроводах диаметром от DN6 до DN600. Все расходомеры соответствуют строгим стандартам качества и подходят как для коммерческого, так и для технологического учёта.

Модели приборов и аналоги расходомеров ModMag

В таблице приведены доступные модели электромагнитных расходомеров ModMag:

Модель	Питание	Типоразмер трубопровода и скорость потока	Температура среды	Точность	Выходы	Особенности
M1000	92…275В AC 9…36В DC	1/4"…8" (DN6…DN200); 0,03…12 м/с	-40…+150°С	±0,3%	RS232/RS422/RS485 ModBus RTU; 0/4…20 мA, 0…10 мA; частотный до 10 кГц; Импульсный; сигналы тревоги	Вибрационная и коррозионная стойкость, пригоден для пищевых производств, LCD дисплей (2-х строчный)
M2000	85…265В AC 10…36В DC	1/4"…54" (DN6…DN2000); 0,03…12 м/с	-40…+150°С	±0,25%	RS232/RS422/RS485 ModBus RTU, Profibus DP, HART; 0/4…20 мA, 0/2…10 мA; Частотный до 10 кГц; Импульсный; Цифровой; сигналы тревоги	Программируемый цифровой вход (30В DC), LCD дисплей (4-х строчный)
M5000	Внутренние литиевые батареи	1/2"…24" (DN15…DN600); 0,03…12 м/с	-40…+150°С	±0,5%	RS232/RS485 ModBus RTU; IrDA (инфракрасный); Цифровые выходы и сигналы тревоги	Автономная работа, LCD дисплей (2-х строчный)

Все модели соответствуют уровню защиты оболочки IP66/IP67.

Подробную информацию о моделях можно найти в карточках товаров и в их документации.

Область применения электромагнитных расходомеров

Любые электропроводящие жидкие среды
Водоочистка, водоподготовка (расход/потребление воды), ирригационные установки
Пищевая промышленность, химия и фармацевтика (процессы дозирования, коммерческий учет)
Измерение расхода жидкостей в процессе ГРП
Машиностроение, энергетика
Строительная отрасль
Утилизация отходов, сточные воды
Системы вентиляции/кондиционирования

Преимущества

Основные достоинства приборов:

Широкий функционал (микропроцессорная основа, SCADA-ready выходы)
Адаптация к сложным промышленным условиям (сильная вибрация, коррозионные среды)
Выбор моделей в широком диапазоне (до Ду 2000)
Не подвержены влиянию взвесей в продукте, а также вязкости/плотности среды на измерения
Большой динамический диапазон
Не создают потери по давлению

Недостатки

Основной недостаток приборов этого типа:

Требование по минимальной проводимости жидкости > 5 мкСм/см (> 20 мкСм/см для дистиллированной воды).

Важно соблюдать требования по электропроводности, в противном случае точность показаний будет снижена. При работе с непроводящими жидкостями обратитесь к расходомерам на иных принципах работы.

Принцип работы электромагнитных расходомеров

Рабочий принцип серии расходомеров ModMag рассмотрим на примере модели ModMag M2000. Расходомер имеет трубу, выполненную из непроводящего материала, снаружи которой друг напротив друга находятся две электромагнитные катушки. Эти катушки запитываются постоянным напряжением для создания магнитного поля по всему диаметру трубы. Перпендикулярно катушкам в трубу вставлены два электрода.

По мере прохождения жидкости через магнитное поле, индуцируется напряжение, пропорциональное средней скорости потока. Это напряжение измеряется двумя электродами, а затем усиливается электроникой прибора и преобразуется в цифровые сигналы.

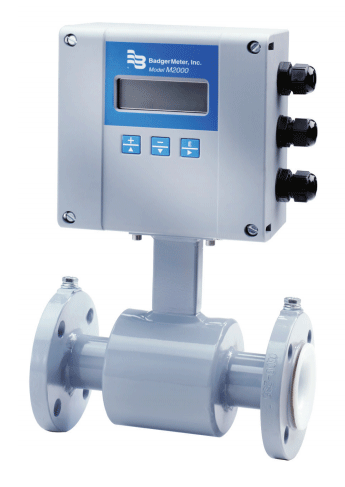

На рисунке изображена структура прибора.

Измерительный преобразователь включает в себя трубу с фланцем, изолирующий вкладыш и измерительные электроды. Усилитель представляет собой электронный блок, ответственный за обработку сигнала, расчет потока, визуализацию и формирование выходных сигналов.
