Расходомеры нефти и нефтепродуктов

Расходомеры для нефтепродуктов – это измерительные приборы, работа которых проходит в сложных условиях эксплуатации. К нефтяным расходомерам или расходомерам нефтепродуктов предъявляют высокие качественные требования, как и к подбору сопутствующего оборудования.

Модельный ряд расходомеров нефти

Модель	Измеряемый расход	Среда измерения	Внутренний диаметр	Выходной сигнал	Особенности
Blancett	2,3…18927 л/мин	Жидкость	от 1/2" до 10"	Частотный	Работа с большим расходом ~19000 л/мин. Возможность замены турбинки с помощью рем. комплектов.
IOG series	0…738 л/мин	Жидкости с высокой вязкостью и выраженными коррозийными свойствами	от 1/4" до 3"	Импульсный ILR 710 ILR 720 Токовый 4…20 мA	Модификации с конструкцией из PVDF-материалов. Компактность, точность, минимум изнашиваемых частей.
LM OG series	0,5…115 л/мин	Вязкие и коррозионные жидкости	от 1/2" до 1"	Импульсный	Измеряет малые расходы. Нет необходимости во внешнем ИП. Точность, высокий уровень защиты.
IR-Opflow	0,1…120 л/мин (зависит от модели)	Коррозионные жидкости, органические и неорганические кислоты, спирты	от 1/4" до 1 1/4"	Частотный	Широкий модельный ряд. Уникальная патентованная конструкция датчика. Монтаж в любом требуемом положении.

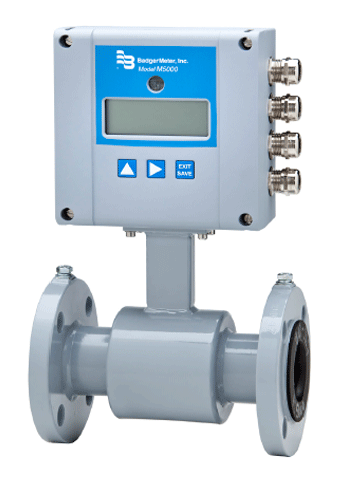

ModMag M500	Допустимая скорость потока: 0,03…12 м/с	Измерение расхода жидких продуктов в одно/двунаправленных потоках	от 1/2" до 24"	Токовый (акт. /пасс.). Частотный от 0 до 10,0 кГц	Для полевых АСУ без стационарного источника питания. Измерение расхода жидкого продукта проводимостью от 20 мкСм/см. Не восприимчив к взвесям в жидкостях.
RCT1000	До 5200 фунтов/мин (2358 кг/мин)	Жидкость	1,58…76,2 мм Подключение 1/4"-3"	Аналоговый: 4…20 мА, 0…22 мА (возможность)	Нет зависимости от направления потока; нет необходимости в прямых участках трубопровода. Простота обслуживания ввиду отсутствия движущихся и изнашивающихся частей.
Hedland H-series 3500/6000 PSI	0,1…1100 л/мин	Масла, нефтяные продукты	Типоразмеры ¼", ½", ¾", 1", 1 ¼", 1 ½", 3"	Поплавковый индикатор	Работа под высоким (до 414 бар) давлением. Опция обхода обратного потока. Прямой способ измерения и выбор исполнения среди 9 вариантов.
Hedland H-series 3500/6000 PSI high temperature	0,15…560 л/мин	Топливо, нефтепродукты	Типоразмеры ¼", ½", ¾", 1", 1 ¼", 1 ½"	Поплавковый индикатор	Максимальное давление среды: 241/414 бар. Температура измеряемой среды: -29…+260°C. Точность: до ±2%.
Hedland EZ-view	2…100 л/мин	Топливо, нефтепродукты	Типоразмеры ½", ¾", 1"	Поплавковый индикатор	Полисульфоновый пластиковый корпус, поршень и конус. Температура измеряемой среды: 0…+121°C. Максимальное давление среды: 22,4 бар.
Dynasonics TFX Ultra	3,18…5260284 л/мин	Вода, химические нефтехимические среды, фармацевтические среды, нефть и др.	от DN 15 До DN 3000	Аналоговый: 4…20 мА Цифровой: EtherNet/IP, BACnet/IP, Modbus TCP/IP	Накладные датчики. Малые эксплуатационные расходы.
Dynasonics TFX-500w	3,18…5260284 л/мин	Вода, химические нефтехимические среды, фармацевтические среды, нефть и др.	от DN 15 До DN 3000	Аналоговый: 4…20 мА	Накладные датчики. Малые эксплуатационные расходы.

Принцип работы нефтяных расходомеров

Нахождение расхода нефтепродуктов, масел и других подобных жидкостей базируется на элементарных физических явлениях и выражениях одних величин через другие зависимые величины.

В каталоге представлены приборы, которые берут за основу разные методы измерения. Это и эффект Кориолиса, и ультразвуковой способ определения расхода, приборы с овально-шестерёнчатым механизмом с участием герконов, приборы роторного типа.

Электромагнитные расходомеры принцип которых базируется на явлении электромагнитной индукции. Ротаметры, где поплавок, на который действуют уравновешенные сила тяжести и сила со стороны жидкости, указывает на текущий расход.

Общие технические характеристики расходомеров нефти

• Измеряемая среда: жидкости, масла, нефтепродукты, гликолевые растворы, топливо, нефть и др.;
• Различные диаметры условного прохода;
• Аналоговые выходы: 4…20 мA; 0…20 мA; 10…36 В; 0…10 В;
• Цифровые выходы: мax 12,5 Гц, EIA-485, Modbus RTU;
• Импульсные и частотные выходы;
• Исполнение в соответствии с ATEX, FDA.

Достоинства и преимущества расходомеров нефти и нефтепродуктов

Представленные расходомеры нефти и нефтепродуктов обладают рядом преимуществ, обусловленных исполнением и принципом работы.

• Ультразвуковые расходомеры сочетают простоту установки датчиков с малыми эксплуатационными расходами;
• Кориолисовые расходомеры не препятствуют потоку во внутреннем сечении и не заявляют требований к электрической проводимости измеряемой среды;
• Ротаметры просты в эксплуатации.

Общие преимущества, которые объединяют представленные модели приборов, это:

• Повышенная прочность конструкции;
• Работа с большими расходами;
• Высокая точность измерений даже при работе в тяжелых условиях эксплуатации;
• Различные модификации и опциональные дополнения;
• Малые потери давления;
• Износостойкость.

Недостатки

Как и достоинства, недостатки определяются особенностями конструкции и принципом измерения:

1. В расходомерах, где овальные шестерни или турбина выступают как устройства непосредственного взаимодействия с измеряемой средой, присутствует фактор механического износа подвижных частей. Контроль расхода по ротаметру производиться непосредственно по шкале на самом приборе и взаимодействовать с ним удаленно не представляется возможным.
2. Недостаток ультразвуковых расходомеров кроется в осадках в трубопроводе, который может как поглощать, так и отражать ультразвук, что повлияет на результаты измерения.
3. Электромагнитные расходомеры требовательны к свойству электрической проводимости измеряемой среды.

Где применяются нефтяные расходомеры

Расходомеры – это важные устройства измерения на многих стадиях нефтедобычи:

• подъем нефтяного сырья
• транспортировка
• последующая переработка

Этот параметр задействован в САУ и в коммерческом учете нефтепродуктов.

Требования к расходомерам оправданно высоки, а риски неправильного подбора оборудования недопустимы. В компании «РусАвтоматизация» вам помогут выбрать наиболее подходящий именно под ваши условия эксплуатации расходомер нефти. Это будет оптимальный вариант по доступной цене. Для более подробной информации обратитесь к представителям нашей компании.
