ModMag M5000 – электромагнитный расходомер для автономных систем

ModMag M5000 разработан специально для применения на удалении от промышленных энергосетей, благодаря встроенной батарее. ModMag M5000 отлично подходит для систем водоснабжения и легко интегрируется в АСУ ТП предприятий.

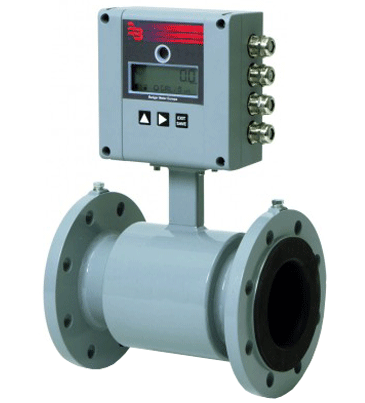

Электромагнитный расходомер ModMag M5000

Прибор внесен в Российский реестр средств измерений за № 69354-17. Это даёт возможность использовать его в целях коммерческого учета.

Общее описание ModMag M5000

ModMag M5000 представляет собой специализированную модель. Прибор предназначен для работы на отдалении от промышленных сетей питания и оснащен литиевыми батареями с долгим сроком службы. Пригоден к подключению на трубопроводы типоразмеров DN15…DN600, и обладает точностью измерения расхода ±0,5%.

Как и у всей линейки, основой прибора служит микропроцессор и поддерживаются стандартные промышленные протоколы и интерфейсы (ModBus RTU, RS232/RS485, M-Bus, IrDA).

Для тестирования модели M5000 в рабочих условиях доступно портативное устройство поверки M-Series.

Достоинства и преимущества ModMag M5000

Автономная работа при помощи внутренних литиевых батарей
Не восприимчив к взвесям, содержащимся в жидкостях; измерения не зависят от профиля потока
Экономичность (отсутствуют потери давления при низких эксплуатационных расходах)
Импульсное DC магнитное поле для стабилизации нулевой точки
Энергонезависимая память
Функциональность:
- Цифровые выходы
- Поддержка промышленных протоколов RS232/RS485, Modbus RTU, M-Bus, IrDA (ИК интерфейс)
- Детектор пустой трубы
- Программируемые сигналы тревоги
- Измерение одно/двунаправленного потока
Высокий уровень защиты (IP66/IP67) и коррозионная стойкость
Высокая точность (±0,5%)
Исполнение с вынесенным преобразователем и дисплеем

Применяемость ModMag M5000

Типовые задачи для ModMag M5000:

Удаленные системы, требующие автономного источника питания
Полевые АСУ, без стационарного источника питания
Измерение расхода жидкого продукта проводимостью от 20 мкСм/см в трубопроводах диаметра 15…600 мм
Пищевая, химическая и фармацевтическая индустрия (+ высоко коррозионные, вязкие, с большим количеством твердых взвесей жидкости)
Утилизация отходов/сточные воды
Водоснабжение (оросительные установки, исследование утечек и т.д.)
Системы вентиляции/кондиционирования
Строительная промышленность
Измерение расхода жидких продуктов в одно/двунаправленных потоках на трубопроводах типоразмеров DN6…DN600 с передачей данных в промышленные АСУТП

Краткие технические характеристики ModMag M5000

Питание: литиевые батареи 3,6 В
Отображение: LCD-дисплей; две строки, 15 символов (7 на верхней + 8 на нижней)
Точность: ±0,5%
Проводимость: мин 20 мкСм/см
Типоразмеры (Ду): 1/2"…24" (DN15…DN600)
Скорость потока: 0,03…12 м/с
Температура процесса: от -40°С до +150°С
Температура окружающей среды: -20°С …+60°С
Выходы:
- RS232/RS485 Modbus RTU
- IrDA
- Цифровые: гальванически изолированный открытый коллектор, 30В DC макс., 20 мA каждый, максимальная выходная частота 100 Гц
- Сигналы тревоги (high/low, ошибка, пустая труба, направление потока)
Исполнение с разнесенным преобразователем и дисплеем
Уровень защиты: IP66 или IP67
