Замена мотор-редуктору STM — привод Innovari

Экономичный аналог в диапазоне 2100 Нм, 22 кВт для обычной, взрывоопасной и коррозионной среды.

Что такое INNOVARI?

Мотор-редукторы INNOVARI изготавливает компания HYDRO-MEC (Италия, г. Веченца), которая специализируется на двигателе- и станкостроении с 1983 года.

Полный цикл производства и проектирования включает дизайн, изготовление комплектующих и контроль их качества.

Качество и надежность по стандартам CE, ATEX, IEC: мотор-редукторы INNOVARI соответствуют требованиям Директив Совета Европы и Международной Технической Комиссии.

Чем выгодны приводы INNOVARI?

Срок поставки — от 3 дней: модульная конструкция и съемные монтажные приспособления позволяют оперативно собрать изделие необходимой конфигурации.

Меньшая цена за одинаковую производительность: 1-ступенчатый цилиндрический мотор-редуктор INNOVARI заменяет 2-ступенчатый аналог STM (в диапазонах крутящего момента до 1175 Нм и редукции ≤1/8).

Частота вращения вала 1,5 об/мин при КПД 0,92...0,94: благодаря высоким передаточным числам, доступным для цилиндрических и цилиндро-конических приводов INNOVARI.

Коррозионно-стойкое исполнение с применением хромоникелевой стали для работы в условиях повышенной влажности и контакта с агрессивной средой.

В чем сходство с STM?

Модельный ряд включает те же типы редукторной части и монтажные приспособления, схожие передаточные и силовые характеристики (сравнить)

Присоединительные и габаритные размеры равны/близки по значению, что позволяет взамен мотор-редукторов STM компоновать аналог INNOVARI (сравнить).

Взрывозащищённое исполнение ATEX категорий II-2G/3G-Т4 и II-2D/3D для всей линейки приводов.

В чем отличие от STM?

Максимальная производительность: 2100 Нм, 22 кВт — мотор-редукторы STM могут обеспечить крутящий момент 16000 Нм и мощность до 75 кВт.

Наибольшая редукция червячной передачи: 1/4080 — аналогам STM доступно значение 1/8000.

Менее специализированный модельный ряд — мы не сможем подобрать аналог INNOVARI взамен мотор-редукторов STM серий: RX, EX, WMF, Z, ZL. Но поможем найти выгодное альтернативное решение.

Сравнение передаточных и силовых характеристик

Марка	Серия	Макс. крутящий момент [Нм]	Передаточные числа	Мощность [кВт]	Макс. радиальная нагрузка [Н]
Цилиндрические мотор-редукторы в алюминиевом корпусе
INNOVARI	□□1А	110	1,6...10,9	0,06...5,5	2 550
	□□2А	520	3,4...62	0,06...9	6 500
	□□3А	520	38...386	0,06...1,8	6 500
STM	AM□□/1	100	1,2...7	0,09...5,5	2 500
	AM□□/2	220	3,4...50	0,09...3	3 500
	AM□□/3	230	19...140	0,09...1,1	3 500
Цилиндрические мотор-редукторы в чугунном корпусе
INNOVARI	□□1C	1 175	2,7...8,2	0,55...22	23 000
	□□2C	2 100	4,4...86	0,12...22	23 000
	□□3C	2 100	43...680	0,06...7,5	23 000
STM	AM□□/1	740	1,3...7	0,88...30	8 500
	*AM□□/2	2 300	6,3...32	0,37...45	32 000
	*AM□□/3	2 300	28...277	0,09...9,2	32 000
Цилиндрические мотор-редукторы насадные в алюминиевом корпусе
INNOVARI	FA□1	225	2,9...7,9	0,55...4	4 000
	FA□2	490	6,6...85	0,12...5,5	5 700
	FA□3	490	62...562	0,06...1,1	5 700
STM	PM□□/2	570	2,6...51	0,09...5,5	6 600
	PM□□/3	570	40...221	0,09... 1,5	6 600
	*PLM□□/3	540	29...198	0,13...3	8 750
	PLM□□/4	120	17...135	0,09...1,5	8 750
Цилиндрические мотор-редукторы насадные в чугунном корпусе
INNOVARI	FC□1	1 175	2,7...6,8	5,5...22	12 000
	FC□2	2 100	6...86	0,25...22	12 000
	FC□3	2 100	49...680	0,12...7,5	12 000
STM	*PM□□/2	2 200	2,7...58	1,5...30	20 000
	PM□□/3	2 200	39...278	0,18...5,5	20 000
	*PLM□□/3	2 200	28...270	0,18...15	65 000
Червячные мотор-редукторы в квадратном корпусе
INNOVARI	Q□□	1 050	5...100	0,06...9	12 000
INNOVARI	□□Q	980	140...4 080	0,06...0,75	7 000
STM	UMI□□	770	5...100	0,09...11	8 250
STM	*WMI□□	1 200	7,5...100	0,04...25	18 000
Червячные мотор-редукторы в круглом корпусе
INNOVARI	□□□ (х1)	650	5...100	0,06...9	7 000
INNOVARI	□□□ (х2)	980	140...3 000	0,06...0,75	7 000
STM	*RMI□□	700	5...100	0,09...30	17 000
STM	*СRМI□□/□□	1 100	140...7 000	0,09...1,8	8 250
Цилиндро-червячные мотор-редукторы в квадратном корпусе
INNOVARI	P□Q	970	30...840	0,06...1,8	12 000
STM	*CB□□	1 100	44...750	0,09...7,5	17 000
Цилиндро-червячные мотор-редукторы в круглом корпусе
INNOVARI	P□□	800	30...620	0,06...1,8	7 000
Цилиндро-конические мотор-редукторы в алюминиевом корпусе
INNOVARI	X□2S(A)	410	4,8...78	0,06...7,5	8 300
INNOVARI	X□3S(A)	410	36...590	0,06...1,5	8 300
STM	SM□□	300	8...149	0,09...4	6 400
STM	*OM□□	440	7...387	0,09...5,5	6 500
Цилиндро-конические мотор-редукторы в чугунном корпусе
INNOVARI	□□3С	1 000	8...104	0,25...9	12 000
INNOVARI	□□4С	1 000	75...820	0,12...1,8	12 000
STM	*OM□□	1 200	5,2...390	0,25...22	65 000
Коррозионно-стойкие червячные мотор-редукторы
INNOVARI	I□□	650	5...100	0,06...9	7 000
Коррозионно-стойкие цилиндрические мотор-редукторы
INNOVARI	□11I	110	1,6...10,9	0,25...4	2 550

* Для данных мотор-редукторов STM указан не максимальный крутящий момент, а ближайший по значению к аналогам INNOVARI при частоте вращения двигателя 1400 об/мин. Величины прочих характеристик соответствуют этому диапазону.

Данные по мотор-редукторам STM взяты с официального сайта компании STM S.p.A. — http://www.stmspa.com

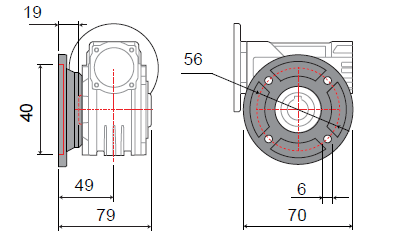

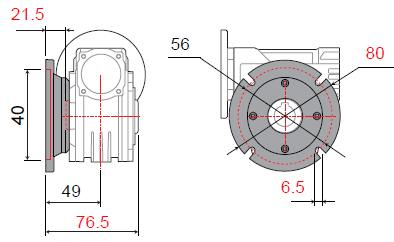

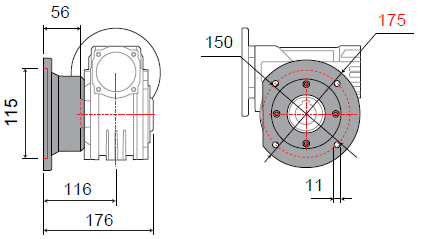

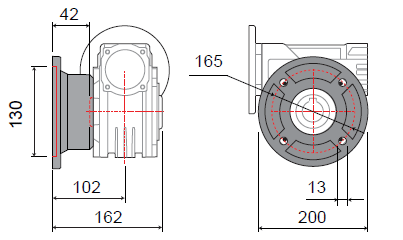

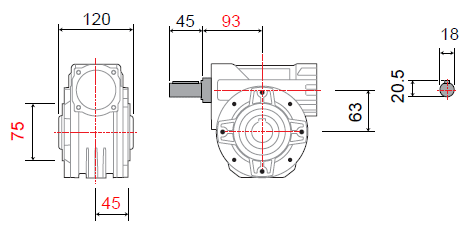

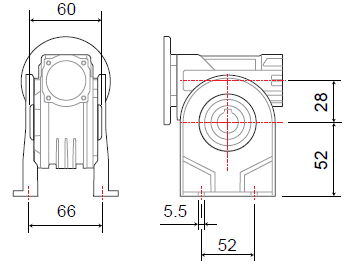

Соответствие моделей мотор-редукторов обоих производителей с указанием отличий в размерах приведено в таблице.

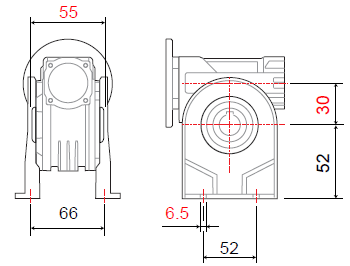

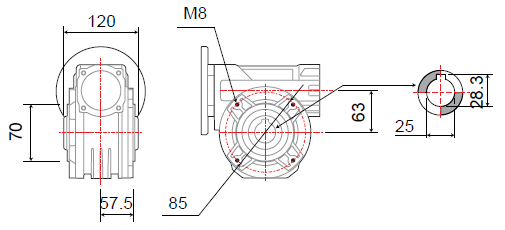

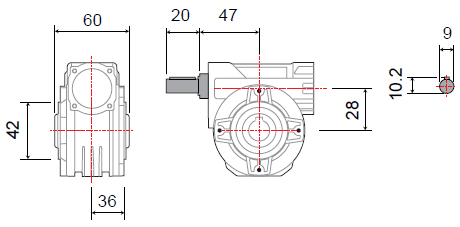

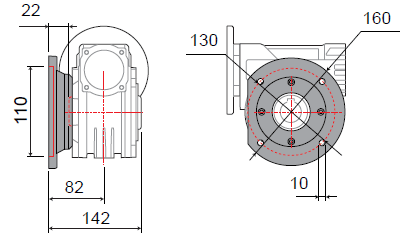

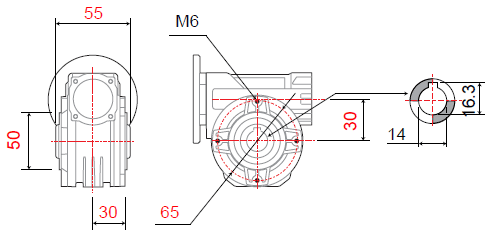

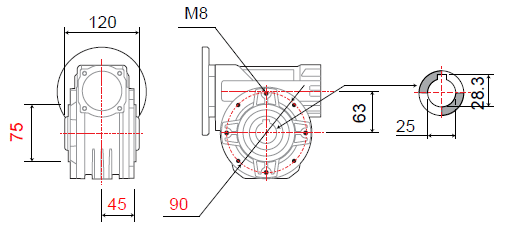

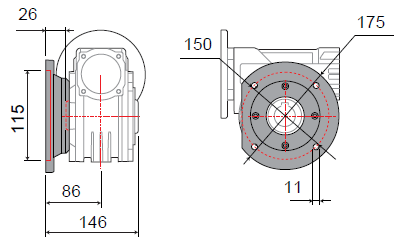

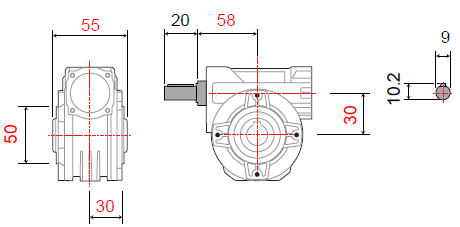

Возможные отличия в габаритных размерах устройств обозначены красным цветом.

STM	INNOVARI
Соосные мотор-редукторы

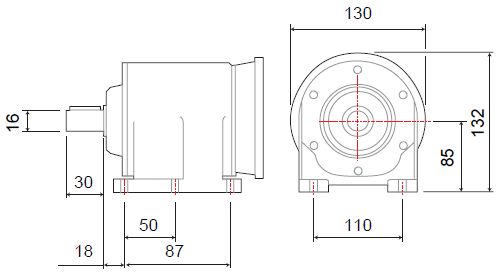

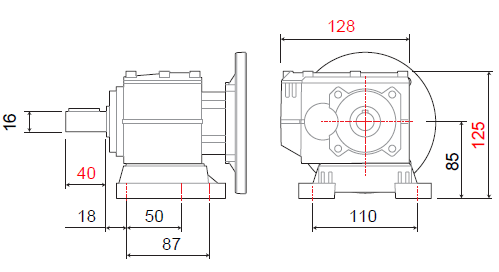

STM A35 (60 Нм)	Innovari 202A B1 (70 Нм)

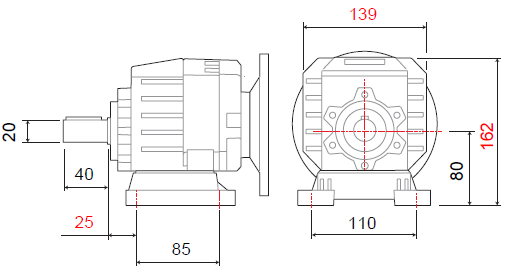

STM A41 (110 Нм)	Innovari 402A M1 (160 Нм) Innovari 403A M1 (160 Нм)
STM A50 (216 Нм)	Innovari 402A S2 (160 Нм) Innovari 403A S2 (160 Нм)
STM A60 (460 Нм)	Innovari 602A S4 (520 Нм) Innovari 603A S4 (520 Нм)
Червячные мотор-редукторы

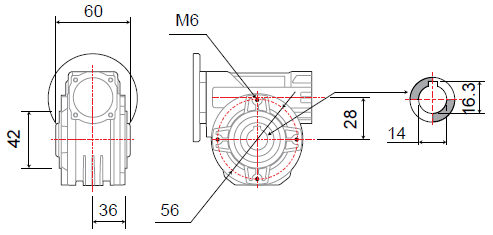

STM RMI28 P (19 Нм)	Innovari 030 FB (21 Нм)
STM RMI28 S (19 Нм)	Innovari 030 PA (21 Нм)
STM RMI28 FL (19 Нм)	Innovari 030 F1 (21 Нм)
STM RI28 (19 Нм)	Innovari 030 FB (21 Нм)
STM RMI40 P (42 Нм)	Innovari 045 FB (41 Нм)
STM RMI40 S (42 Нм)	Innovari 045 PA (41 Нм)
STM RMI40 FL (42 Нм)	Innovari 045 F1 (41 Нм)
STM RMI40 F1 (42 Нм)	Innovari 045 F2 (41 Нм)
STM RMI40 F2 (42 Нм)	Innovari 045 F3 (41 Нм)
STM RI40 (42 Нм)	Innovari 045 FB (41 Нм)
STM RMI50 P (81 Нм)	Innovari 050 FB (72 Нм)
STM RMI50 S (81 Нм)	Innovari 050 PA (72 Нм)
STM RMI50 FL (81 Нм)	Innovari 050 F1 (72 Нм)
STM RMI50 F1 (81 Нм)	Innovari 050 FС (72 Нм)
STM RMI50 F2 (81 Нм)	Innovari 050 F2 (72 Нм)
STM RMI50 F3 (81 Нм)	Innovari 050 F3 (72 Нм)
STM RMI50 F4 (81 Нм)	Innovari 050 FC (72 Нм)
STM RI50 (81 Нм)	Innovari 050 FB (72 Нм)

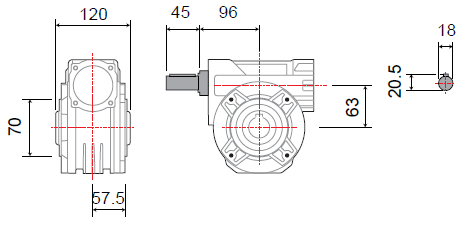

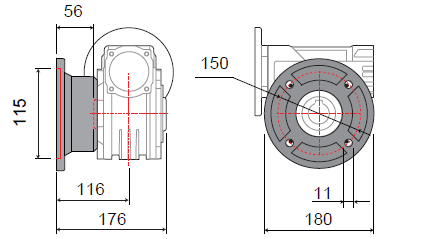

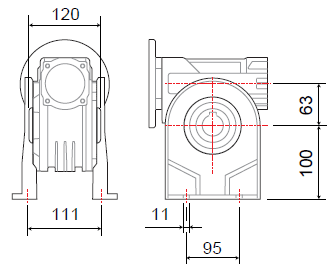

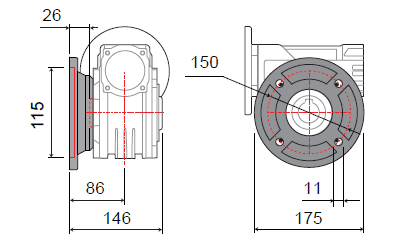

STM RMI63 P (145 Нм)	Innovari 063 FB (147 Нм)
STM RMI63 S (145 Нм)	Innovari 063 PA (147 Нм)
STM RMI63 FL (145 Нм)	Innovari 063 F2 (147 Нм)
STM RMI63 F1 (145 Нм)	Innovari 063 FС (147 Нм)
STM RMI63 F2 (145 Нм)	Innovari 063 F1 (147 Нм)
STM RMI63 F3 (145 Нм)	Innovari 063 F3 (147 Нм)
STM RI63 (145 Нм)	Innovari 063 FB (147 Нм)
STM RMI70 P (167 Нм)	Innovari 63A FB (191 Нм)
STM RMI70 S (167 Нм)	Innovari 63A PA (191 Нм)
STM RMI70 FL (167 Нм)	Innovari 63A F1 (191 Нм)
STM RMI70 F1 (167 Нм)	Innovari 63A F2 (191 Нм)
STM RMI70 F2 (167 Нм)	Innovari 63A F2 (191 Нм)
STM RMI70 F3 (167 Нм)	Innovari 63A F3 (191 Нм)
STM RI70 (167 Нм)	Innovari 63A FB (191 Нм)
STM RMI85 P (312 Нм)	Innovari 085 FB (347 Нм)
STM RMI85 S (312 Нм)	Innovari 085 PA (347 Нм)
STM RMI85 FL (312 Нм)	Innovari 085 F4 (347 Нм)
STM RMI85 F1 (312 Нм)	Innovari 085 F1 (347 Нм)
STM RMI85 F2 (312 Нм)	Innovari 085 F2 (347 Нм)
STM RI85 (312 Нм)	Innovari 085 FB (347 Нм)
STM RMI110 P (638 Нм)	Innovari 110 FB (651 Нм)
STM RMI110 S (638 Нм)	Innovari 110 PA (651 Нм)
STM RMI110 FL (638 Нм)	Innovari 110 F1 (651 Нм)
STM RMI110 F2 (638 Нм)	Innovari 110 FС (651 Нм)
STM RMI110 F3 (638 Нм)	Innovari 110 F2 (651 Нм)
STM RI110 (638 Нм)	Innovari 110 FB (651 Нм)
