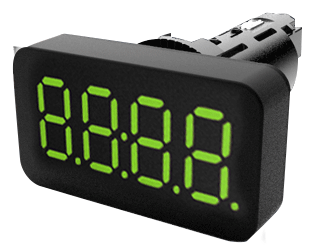

Программируемый индикатор процессов OMM 335PM

Прибор общепромышленного применения, разработан на основе процессора и управляемого аналого-цифрового преобразователя высокой точности. Применяется для индикации показаний датчиков с аналоговыми выходными сигналами, сигнализации о достижении установленных значений измеряемой величины и взаимодействия с внешними устройствами.

Возможности применения индикатора OMM 335PM

OMM 335PM – щитовой программируемый индикатор процессов с аналоговым измеряемым сигналом.

Прибор в щитовом исполнении. Монтажная часть корпуса прибора имеет круглую форму и по размерам соответствует стандартным сигнализационным лампам, что делает удобным монтаж индикатора при замене последних на индикатор OMM 335PM. Индикатор может работать с любым типом датчиков, обеспечивающим один из принятых диапазонов аналогового выходного сигнала. Это позволяет решать разнообразные задачи практически на любом промышленном оборудовании:

Индикация показаний датчиков в виде запрограммированного изображения;
Сигнализация достижения заданных значений измеряемой величины;
Работа в составе системы автоматизации посредством встроенного интерфейса OM Link.

Преимущества применения индикаторов OMM 335PM

Простота и удобство монтажа на щит при замене сигнализационных ламп;
Легкость и простота настройки и управления;
Настраиваемый яркий дисплей для индикации результатов измерений;
Поддержка протокола OM Link позволяет взаимодействовать с внешними устройствами в локальной сети;
Сохранение настроек в энергонезависимой памяти;
Линеаризация показаний датчика посредством линейной интерполяции.

Принцип работы индикатора OMM 335PM

Настройка изображения предельных значений входного сигнала производится вручную с помощью двух кнопок на корпусе прибора. В меню выбирается тип, диапазон входного сигнала и установка изображений предельных значений. Четырехразрядное изображение формируется четырьмя 7-сегментными LED-индикаторами.

Редактирование и архивирование настроек прибора и его прошивка осуществляется с помощью вспомогательной программы через USB-интерфейс OM Link. Настройки сохраняются в энергонезависимой памяти EEPROM даже при отключении прибора.

Сигнал датчика подается на входные контакты индикатора по току или по напряжению в одном выбранном в меню фиксированном диапазоне. Напряжение питания – на отдельные контакты питания в одном из допустимых диапазонов параметров. Взаимодействие с внешними устройствами возможно в локальной сети через встроенный интерфейс.

Технические характеристики индикатора OMM 335PM

Характеристика		Описание
Индикация	Дисплей	Одноцветные 7-сегментные светодиоды
	Высота знаков	14 мм
	Цвет	Зеленый или красный
	Десятичная точка	Настраиваемая – в меню
	Яркость дисплея	Настраиваемая
Информационные характеристики	Температурная стабильность	50 ppm/°C
	Погрешность	±0,15% шкалы + 1 единица MP
	Частота измерений	0,5…100 измерений в секунду
	Перегрузка	До 2-кратной или до 10-кратной в течение времени менее 30 мсек
	Линеаризация	Линейная интерполяция в 50 точках (только через OM Link)
	Интерфейс	OM Link (microUSB)
	Сторожевой таймер	Сброс после 500 мсек
	Калибровка	При 25% и 40% влажности
Подключение	Вход (диапазон выбирается в меню)	«Вход I»: ±5 мА, ˂200 мВ; ±20 мА, ˂200 мВ; 4…20 мА, ˂200 мВ «Вход U»: ±2 В, 1 Мом; ±5 В, 1 Мом; ±10 В, 1 Мом
Подключение	Питание	24В AC/DC ±10%; cosφ≥0,4; Istp˂45A/1,1 мсек 10…30В DC/24В AC ±10%; cosφ≥0,4; Istp˂45A/1,1 мсек Потребляемая мощность ˂0,2 Вт/0,2ВА
Эксплуатационные характеристики	Материал корпуса	PA66, негорючий UL 94 V-O
	Габаритные размеры	50,5х28,5х66 мм, (ШхВхГ)
	Вырез в щите	Ø22,5 мм
	Рабочая температура	-20°С…+60°С
	Температура хранения	-20°С…+85°С
	Защита корпуса	IP65 (лицевая панель)
	Диэлектрическая прочность	700В AC в течение 1 мин. между питанием и входом
	Прочность изоляции	Для степени загрязнения II, кат. измерения. II, питание прибора ˃250 В [СИ]

Сертификаты и документы

Щитовой программируемый индикатор процессов OMM 335PM соответствует требованиям нормативных документов ЕС:

в части требований техники безопасности для электрооборудования – EN 61010-1, A2;
в части требований по электромагнитной совместимости электрооборудования – EN 61326-1.

Детальное представление и технические параметры индикатора даны в техническом описании.
