Индикаторы аналоговых сигналов

Индикаторы аналоговых сигналов предназначены для преобразования сигналов в цифровой вид, поступающих от датчиков и их дальнейшей визуализации.

Модельный ряд панельных индикаторов аналоговых сигналов

Современные индикаторы аналоговых сигналов представлены большинством производителей в виде панельных индикаторов. Как правило, модельный ряд различается размерами приборов, доступными входами и выходами, а также используемым источником питания. Помимо этого, некоторые индикаторы аналоговых сигналов могут иметь свои отличительные особенности. Основные доступные модели приведены в таблице.

Индикатор	Вход	Частота измерения	Источник питания	Выходы

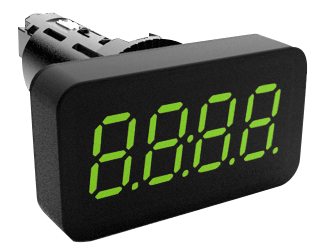

OMM 335PM	по току: 4…±5мА; ±20мА; 4…20мА; по напряжению: ±2В; ±5В; ±10В	0,5…100 в секунду	24В AC/DC, 10…30В DC/24В AC	–
OMM 335RTD	по току: 4…20мА; по напряжению: ˂5,5В	0,5…100 в секунду	24В AC/DC, 10…30В DC/24В AC	–

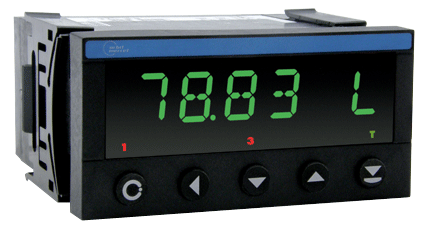

OM 502PM	по току: 0…5мА, 0/4…20мА; по напряжению: ±2В; ±5В; ±10В	до 100 в секунду	10…30В AC/DC, 80…250В AC/DC	реле 250В AC или 30В DC при 3А (замыкающее), 250В AC или 50В DC при 3А (переключающее), 250В AC при 1А (твердотельное), 250В AC или 250В DC при 3А или 0,3А (бистабильное), ОК 30В DC при 100мА, аналоговые выходы 0…2/5/10В, ±10В, 0…5мА, 0/4…20мА, поддержка протоколов ASCII, MESSBUS, MODBUS RTU, PROFIBUS DP, интерфейсы RS282, RS485

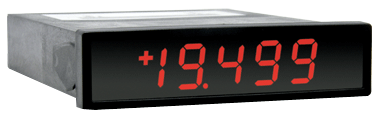

OM 45PM	по току: 0…5мА, 0/4…20мА; по напряжению: ±2В; ±5В; ±10В	до 10 в секунду	12…24В DC или 230В AC	–
M4NS/M4YS	по току: 4…20мА	до 2 в секунду	питание от входного контура	–

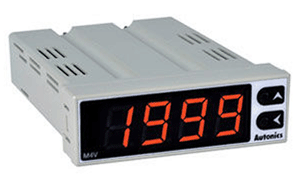

M4V	по току: 0…1мА, 4…20мА; по напряжению: 0…2В; 1…5В; 0…10В		12…24В DC	–
KN-2000W	по току: 0/4…20мА; по напряжению: ±1В; ±50В; ±200В; -1000…10000В; для термосопр. Pt50, Pt100, Cu50, Cu100, для термопары K, J, E, T, R, B, S, N, C(W5), L, U, PLII	до 10 в секунду	100…240В AC или 24В DC	выход сигнализации реле 250В AC при 3А или 250В AC при 1А; выход передачи данных аналоговый 4…20мА или интерфейс RS485

Область применения индикаторов аналоговых сигналов

Индикаторы аналоговых сигналов применяются в основном в тех отраслях, где необходим постоянный контроль и визуализация параметров технологического процесса. Благодаря универсальности индикаторы могут применяться для работы с большинством современных датчиков, приборов и оборудования. Помимо этого, устройства могут использоваться в качестве стандартных вольтметров и амперметров в обычных электрических сетях. Все это позволяет широко применять индикаторы аналоговых сигналов в таких отраслях, как:

• машиностроение, производство станков, приборостроение;
• транспортная отрасль;
• металлургия;
• пищевая промышленность;
• строительная отрасль, производство и эксплуатация спецтехники;
• сельское хозяйство;
• жилищно-коммунальная отрасль и многие другие.

Назначение индикаторов аналоговых сигналов

Основное назначение устройств – индикация аналоговых сигналов. Также индикаторы этого типа могут применяться для решения других задач:

• измерение и индикация электрических параметров;
• контроль состояния электрической цепи;
• сигнализация достижения заданных значений;
• передача данных на внешнее оборудование для хранения и обработки;
• хранение собранных данных в памяти прибора;
• применение в качестве вольтметра, амперметра и многие другие.

Отдельные модели панельных индикаторов аналоговых сигналов позволяют напрямую подключать другие виды датчиков, например, температуры. Благодаря этому функционал устройств значительно расширяется.

Преимущества выбора индикаторов аналоговых сигналов для индикации процесса

В зависимости от модели пользователям панельных индикаторов аналоговых сигналов доступны многие преимущества:

• универсальные размеры с возможностью выбора специальных исполнений в компактном корпусе;
• широкий выбор доступных аналоговых входов;
• наличие моделей с дополнительными специальными входами: для термодатчиков, цифровой вход и другие;
• наличие моделей с выходами для передачи данных и управления;
• выбор подходящего источника питания, а также наличие моделей с питанием от входной цепи;
• высокое быстродействие при малой погрешности измерения;
• яркий светодиодный индикатор, в том числе в многоцветном исполнении;
• возможность программирования работы устройства;
• наличие встроенных функций управления и контроля, а также многие другие.

Возможные ограничения при работе с индикаторами аналоговых сигналов

Большинство современных индикаторов аналоговых сигналов имеют небольшую степень защиты от проникновения пыли и влаги. При этом защита в основном предусмотрена только для передней панели. Непосредственно корпус приборов практически незащищен. Это связано со специальным исполнением для щитового или панельного монтажа.

По этой причине индикаторы аналоговых сигналов следует оберегать от возможного попадания пыли и влаги, размещать вдали от повышенной влажности и пыльных производств. Также необходимо защищать панельные индикаторы от высоких помех, вибрации и механических воздействий. При невозможности размещения в шкафу необходимо выбирать модели в соответствующем корпусе для открытого размещения.

Принцип работы панельного индикатора аналоговых сигналов

Современные индикаторы аналоговых сигналов работают по стандартному принципу панельных индикаторов. Устройство устанавливается в шкаф или на панель и подключается к выбранным цепям, а также к сети питания при необходимости. Получаемые от входной цепи сигналы тока преобразуются в цифровые значения для вывода на дисплей.

При наличии выходов устройство передает преобразованное значение на внешнее подключенное оборудование. Однако в большинстве случаев панельные индикаторы аналоговых сигналов используются только для индикации и не имеют выходов.
