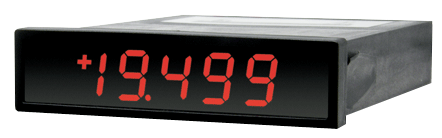

Панельный индикатор аналоговых сигналов OM 45PM от Orbit Merret в тонком корпусе

Панельный преобразователь OM 502PM от Orbit Merret разработан специально для индикации унифицированных аналоговых сигналов в промышленных процессах.

Специальный тонкий корпус индикатора аналоговых сигналов OM 45PM позволяет свободно применять устройства даже в небольших шкафах. При этом индикатор отличается широким функционалом, не уступающим полноразмерным моделям.

Преимущества выбора индикатора аналоговых сигналов OM 45PM

Панельный индикатор процесса серии OM 45PM представляет простой в управлении прибор с рядом отличительных преимуществ:

• специальный корпус малой высоты;
• возможность встраивания в мозаичные щитовые панели;
• универсальный диапазон измерения, совместимый с большинством аналоговых датчиков;
• высокое быстродействие;
• источник питания на выбор для сетей постоянного или переменного тока;
• настройка частоты измерения;
• простота монтажа и настройки.

Возможности применения цифрового панельного индикатора OM 45PM

Устройства серии OM 45PM от Orbit Merret используются только в качестве индикатора процесса. Ввиду отсутствия внешних выходов, не предусматривается возможность дальнейшего управления в зависимости от полученных сигналов. При этом возможности применения серии OM 45PM как универсального индикатора аналоговых сигналов практически неограниченны. Индикаторы могут применяться в любых технологических процессах большинства отраслей промышленности, например, в металлургии, машиностроении, транспортной отрасли и многих других.

Принцип работы индикатора аналоговых сигналов Orbit Merret OM 45PM

Для работы с панельным индикатором процесса OM 45PM необходимо установить его в шкаф оборудования и подключить к сети питания. Через имеющийся вход подключается датчик или другое оборудование с аналоговым выходом. Поступающие аналоговые сигналы индикатор OM 45PM преобразует в цифровое значение и выводит на дисплей. В зависимости от настройки опрос входа может проводиться с частотой до 10 раз в секунду, что позволяет оперативно отслеживать изменения.

Технические характеристики панельных индикаторов OM 45PM для аналоговых сигналов

Простота эксплуатации и широкие возможности применения компактных индикаторов процесса OM 45PM от Orbit Merret обеспечивается благодаря универсальным техническим характеристикам:

• диапазон:
  • по напряжению ±2В, ±5В, ±10В;
  • по току 0…5мА, 0/4…20мА;
• 7-сегментный индикаторный дисплей с высотой знака 14мм;
• точность измерения ±0,15% от шкалы +1 единица MP;
• скорость работы до 10 измерений в секунду;
• рабочее питание 12…24В DC или 230В AC;
• потребление тока не более 2,3Вт/2,5ВА;
• размеры 96x24x100 мм;
• защита передней панели IP40;
• температура эксплуатации в пределах 0…+60^oC;
• температура хранения не более +85^oC.

Сертификаты и документы

Подробные технические характеристики и особенности подключения индикатора аналоговых сигналов OM 45PM приведены в документации:

• Каталог цифровых индикаторов OM 45PM
• Руководство по эксплуатации OM 45
• Декларация о соответствии ТР ТС 020/2011 на приборы Orbit Merret с напряжением до 50 В
• Декларация о соответствии ТР ТС 004/2011, ТР ТС 020/2011 на приборы Orbit Merret с напряжением от 50 до 1000 В
