Индикаторы потока из нержавеющей стали IFL-IG-E40

Индикаторы потока из нержавеющей стали IFL-IG-E40

Индикатор потока IFL-IG-E40 разработан специалистами «РусАвтоматизация» для мониторинга визуального состояния потока в трубопроводе. Визуальный контроль с помощью смотрового фонаря позволяет получить информацию о динамике потока, его скорости и направлении, а также судить о качестве продукта по его цвету, наличию взвешенных частиц и загрязнений.

Прочный и герметичный корпус изготовлен из нержавеющей стали. Это делает его отличным решением для работы в самых тяжелых условиях.


Особенности индикаторов потока IFL-IG-E40

Перечислим основные конструктивные особенности данной серии индикаторов потока:

  • Корпус изготовлен из высококачественной нержавеющей стали;
  • Наличие конуса для стабилизации потока на входе среды в полость индикатора;
  • Разные типы технологических присоединений;
  • Уплотнения в конструкции индикатора стойки к высоким температурам;
  • Боросиликатное стекло индикатора отличается высокой устойчивостью к механическим воздействиям и повышенной химстойкостью;
  • Установка индикатора возможна как в вертикальном, так и в горизонтальном положении;
  • Направление потока среды может быть односторонним или реверсивным.


Модельный ряд индикаторов потока серии E40

В таблице ниже представлены основные модификации индикаторов серии IFL-IG-E40:

Модель Рабочая
температура
Присоединение
к процессу
Направление
подачи среды
Минимальное
проходное сечение
Особенности
IFL-IG-E40-15-K -60…+300°С Резьба К1/2" Реверсивное 15 мм Минимальная стоимость в линейке.
Высокотемпературное исполнение
IFL-IG-E40-15-NG -60…+200°С Резьба G1/2" Реверсивное 6,5 мм Присоединение с накидной гайкой дает возможность установки смотрового окна индикатора в любое удобное положение
IFL-IG-E40-15-FB -60…+200°С Фланец PN40 DN15 Реверсивное 12 мм Регулируемый угол поворота фланца позволяет монтировать индикатор без выверки соосности крепежных отверстий и выставлять смотровое окно в нужном положении
IFL-IG-E40-15-FB-C -60…+200°С Фланец PN40 DN15 Одностороннее 10 мм Удобное наблюдение потока, за счет конуса, который препятствует скоплению капель на смотровой линзе
IFL-IG-E40-15-K-W -60…+260°С Резьба К1/2" Реверсивное 12,4 мм Крыльчатка для визуализации движения потока позволяет оценить наличие и скорость течения жидкости в трубе
IFL-IG-E40-15-NG-W -60…+260°С Резьба G1/2" Реверсивное 6,5 мм Крыльчатка для визуализации движения потока позволяет оценить наличие и скорость течения жидкости в трубе
IFL-IG-E40-15-FB-W -60…+260°С Фланец PN40 DN15 Реверсивное 12 мм Крыльчатка для визуализации движения потока позволяет оценить наличие и скорость течения жидкости в трубе

Компания «» отвечает за качество выпускаемой продукции, поэтому каждый индикатор потока обязательно проходит гидравлические испытания на прочность и герметичность и поставляется с паспортом и отметкой ОТК.

Заказать консультацию инженера


Технические характеристики проточных диоптров IFL-IG-E40

Основные технические характеристики данной серии индикаторов потока приведены далее:

  • Пределы рабочей температуры: -60…+300°С (до +260°С для моделей с крыльчаткой);
  • Максимальное рабочее давление: до 4 МПа;
  • Технологическое присоединение: резьба К1/2", резьба G1/2", фланец PN40 DN15;
  • Направление подачи потока: одностороннее и реверсивное;
  • Тип крышки: фланцевая;
  • Материал изготовления корпуса: нержавеющая сталь 12Х18Н10Т (аналог AISI 321);
  • Материал изготовления уплотнений: ТРГ;
  • Материал изготовления крыльчатки: полифенилсульфид (PPS);
  • Материал изготовления смотрового окна: боросиликатное стекло.

Диаграма параметров рабочей среды

Индикаторы потока из нержавеющей стали IFL-IG-E40

Габаритные размеры

IFL-IG-E40-15-K
Индикаторы потока из нержавеющей стали IFL-IG-E40
IFL-IG-E40-15-NG
Индикаторы потока из нержавеющей стали IFL-IG-E40
IFL-IG-E40-15-FB
Индикаторы потока из нержавеющей стали IFL-IG-E40
IFL-IG-E40-15-FB-C
Индикаторы потока из нержавеющей стали IFL-IG-E40

Модели с крыльчаткой

IFL-IG-E40-15-K-W
Индикаторы потока из нержавеющей стали IFL-IG-E40

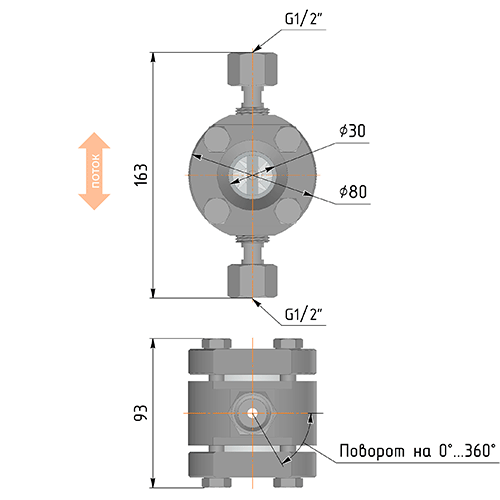

IFL-IG-E40-15-NG-W
Индикаторы потока из нержавеющей стали IFL-IG-E40
IFL-IG-E40-15-FB-W
Индикаторы потока из нержавеющей стали IFL-IG-E40


Принцип работы смотровых фонарей IFL-IG-E40

Конструкция всех индикаторов потока между собой очень похожа и направлена на выполнение одинаковых функций, поэтому и принцип работы визуальных индикаторов потока жидкости довольно прост и схож в независимости от типа и модели индикатора. Для более подробного ознакомления  с ним предлагаем посетить общую страницу индикаторов потока серии IFL по ссылке.


Применение индикаторов потока серии E40

Материалы, из которых изготовлен индикатор потока жидкости серии E40, и его конструкция рассчитаны на работу с агрессивными веществами, например:

  • Концентрированные растворы кислот, солей, щелочей;
  • Спиртовые растворы;
  • Топливо и моторные масла;
  • Нефтепродукты;
  • Растворители из органических соединений;
  • Альдегиды и мн.др.

Кроме агрессивного характера технологической среды, индикатор отлично справляется с высокими и очень низкими температурами, а также давлением до 4 МПа. Все это делает данный индикатор потока отличным решением для применения в следующих отраслях промышленности:

  • Химия и нефтехимия;
  • Топливная промышленность;
  • Энергетика;
  • Водоснабжение;
  • Агрохимия.

Применение индикаторов потока жидкости Визуальный контроль потока масла
в установке компримирования ПНГ

контролируемая среда: масло
Применение индикаторов потока жидкости Контроль подачи реагента при
производстве модифицированного крахмала

контролируемая среда: реагент

Отзывы о применении

Применение индикаторов потока жидкости «Контроль подачи реагента в цехе производства модифицированного крахмала»


Преимущества смотровых фонарей IFL-IG-E40

Из преимуществ визуальных индикаторов потока следует выделить следующее:

  • Простая установка и эксплуатация индикатора;
  • Максимальная температура эксплуатации до +300°С;
  • Короткие сроки изготовления и поставки индикатора потока;
  • Индикаторы являются интеллектуальной разработкой «РусАвтоматизация»;
  • Наличие отметки ОТК и свидетельства об успешном проведении гидравлических испытаний;
  • Наличие моделей с крыльчаткой.
