Vision 3000 – турбинный расходомер для малых расходов

Турбинный расходомер Vision 3000 разработан для применения с трубопроводами диаметром 12 мм и надежно работает при расходах до 65 л/мин. Vision 3000 экономичны и пригодны к эксплуатации под высоким давлением (до 100 бар).

Технические характеристики Vision 3000

• Материалы датчика:
  • Корпус: Trogamid PA12 (NSF/ANSI 61 и 372)
  • Турбина: PA12 феррит
  • Монтажные части: PTFE
• Размер (DN): 12 мм
• К-фактор, трубопровод: 210 импульсов/литр
• Скорость измерения: 5…65 л/мин
• Диапазон вязкости среды: 0,8…16 мм²/c (МПа*с)
• Температурный диапазон: -20°C…+100°C
• Погрешность измерений: ±3% от значения
• Повторяемость: < 0,5%
• Рабочее давление: 25 бар (давление на разрыв – 100 бар)
• Электрическое подключение (разъем типа DIN MICRO EN60529):
  • AMP Faston 2,8/6,3x0,8 мм
  • Соединение MICRO-EN 60529 и 3 плоских заглушки 2,8х0,5 мм (заостренная пластина)
  • Кабельное соединение: круглый кабель 3xAWG 24 со свободным концом
• Присоединение: G 3/4", NPT 3/4"
• Фильтр: рекомендуется 20-40 микрон
• Питание: 5…24В DC
• Потребляемый ток: 8 мА
• Выходной сигнал: импульсный, NPN
• Максимальная нагрузка на выход: 1…2 кОм

Модификации расходомеров Vision 3000

Для датчика разработан конфигуратор:

Для заказа доступны дисплеи серии ILR, которые используются для отображения измеренного расхода и передачи этих данных.

Принцип работы датчиков расхода Vision 3000

По принципу действия расходомер Vision 3000 устроен также, как и модели Vision 1000/2000. Прибор использует эффект Холла. В процессе работы поток жидкости раскручивает турбину, а прохождение ее лопастей вблизи магнитной катушки формирует частотный сигнал. Этот сигнал пропорционален угловой скорости турбины, скорости потока и, соответственно, расходу жидкости.

Применение Vision 3000

• Измерение расхода жидких сред малой вязкости (0,8…16 мм²/c) в трубо-/продуктопроводах типоразмера 12 мм;
• Оценка объема жидкого продукта (мгновенного и фактического) при малых скоростях потока (до 65 л/мин);
• Неагрессивные жидкости, жидкости на водной основе;
• Пищевая индустрия (пищевые масла, кофейные машины, различные автоматы для напитков и дозаторы, паровые варочные котлы, машины для выпечки);
• Нефтяная индустрия (нефть и нефтепродукты, топливо, мазут);
• Водоочистка, водоподготовка (расход, деминерализованная вода, ирригационные установки и т.п.);
• Химическая, фармацевтическая, косметическая промышленность (щелочные растворы, разливные и дозирующие машины);
• Прочие промышленные применения (установки лазерного охлаждения, системы нагрева/охлаждения, мойки, водоочистка, стиральные и посудомоечные машины, питьевые установки, чистка компакт-дисков и т.д.).

Преимущества

• Компактные размеры (вес 35 г);
• Экономическая эффективность (по соотношению цена/качество);
• Установка возможна в любом положении;
• Простой ввод в эксплуатацию, а также длительный срок службы;
• Точность измерения 3%;
• Работа при высоком давлении (до 100 бар на разрыв).

Недостатки

• При эксплуатации важна вязкость среды, не превышайте допустимых значений;
• Жидкости с большим количеством взвесей или загрязнений снижают эффективность работы. Используйте фильтры (рекомендуется 20-40 микрон).

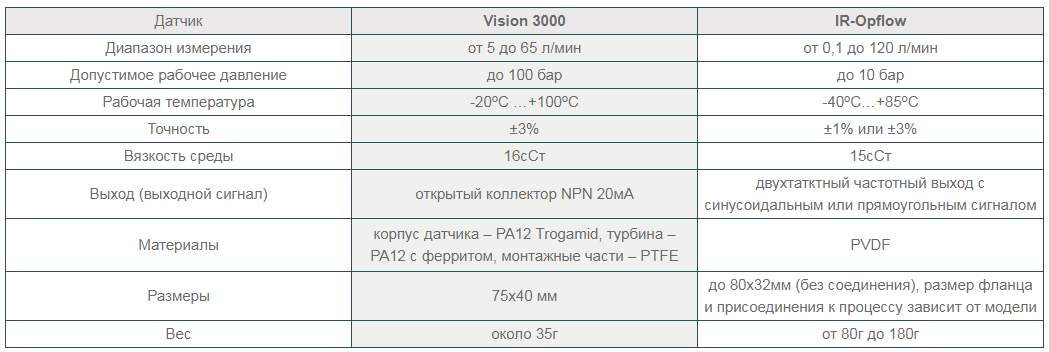

Сравнение датчика расхода Vision 3000 с аналогами

Vision 3000 легче и компактнее в сравнении с серией IR-Opflow, плюс поддерживает более высокое рабочее давление и температуру.

Документация на датчики расхода Vision 3000

• Каталог серии Vision
• Опросный лист на расходомеры
