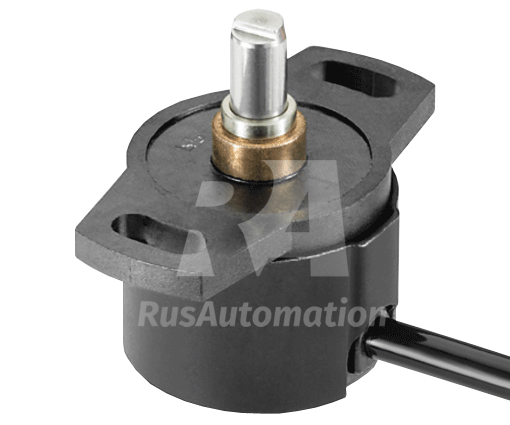

RSM-2800, многооборотный датчик угла поворота

Датчик угла поворота RSM2800 работает в электрическом диапазоне до 5760°С с точностью 0,1%. Среди модификаций датчика RSM2800 легко выбрать наилучший вариант, в том числе многоканальный.

Общее описание RSM-2800

RSM-2800 является магнитным датчиком угла поворота, многооборотным (от 2 до 16). Предназначен для отслеживания угла поворота в пределах от 720° до 5760°. Датчик не требует опорного сигнала и выдает абсолютные значения положения. Отличается от других моделей тем, что использует GMR-технологию, имеет высокую точность (порядка 0,031% в отдельных случаях), считает обороты и не теряет информации о позиции даже при отсутствии питания. Корпус датчика компактный, рабочий принцип основан на магнитных эффектах, что дает ему долгий срок службы.

Доступны несколько модификаций прибора: аналоговая, цифровая, а также 2-канальная. Прибор имеет высокий уровень защиты (до IP67). Возможен ратиометрический сигнал выхода при питании 4,5…5,5 В постоянного тока.

Достоинства и преимущества RSM-2800

Бесконтактный принцип работы, долгий срок эксплуатации
Большой электрический диапазон (до 5760°, 16 оборотов)
Специальная технология, не требующая приводных устройств или источников питания (счет оборотов идет в отсутствии питания)
Высокая точность (до 0,031% ДИ)
Многоканальность
Высокая защищенность (IP54, IP65, IP67)
Выбор модификаций (аналоговая, дискретная)
Простая установка
Разрешение (до 18 бит)

Применяемость RSM-2800

Машиностроение
Подвижная, мобильная техника
Карданная передача, системы рулевого управления
Приводные системы для ворот
Мотоспорт
Отслеживание углового положения объектов в больших диапазонах (до 16 оборотов, 5760°)

Краткие технические характеристики RSM-2800

Тип датчика: магнитный, бесконтактный, многооборотный
Диапазон: 720°…5760° (2…16 оборотов)
Точность: 0,25…0,031% ДИ
Разрешение: до 18 бит
Питание: 4,5…5,5В DC, 18…30В DC
Рабочая температура: -40…+85°C
Частота обновления: 1 кГц
Рабочая скорость: 800 мин^-1
Уровень защиты: IP54, IP65, IP67
Выход:
- Аналоговый: ток (4…20 мА), напряжение (0,1…10 В),
  ратиометрический сигнал (0,25…4,75 В; 0,5…4,5 В)
- Цифровой: SSI, SPI
- 2-канальная версия

Габаритные размеры

Модели
с разъемом

Модели
с кабелем

Модельный ряд датчиков угла поворота RSM-2800

Модификация	Количество оборотов	Угол, электрический	Угол, механический	Выходной сигнал	Подключение
RSM-2832-010-111-501	10 оборотов	3600°	непрерывное вращение 360°	0,1...10В/ ратиометрический сигнал 0,25…4,75 В	соединитель M12, 4-pin на экранир. кабеле L=0,15 м
RSM-2832-010-121-501	10 оборотов	3600°	непрерывное вращение 360°	4...20 мА/ ратиометрический сигнал 0,25…4,75 В	соединитель M12, 4-pin на экранир. кабеле L=0,15 м
RSM-2832-010-111-202	10 оборотов	3600°	непрерывное вращение 360°	0,1...10В/ ратиометрический сигнал 0,25…4,75 В	кабель экранир. 4-пров., L=1 м
RSM-2832-010-121-202	10 оборотов	3600°	непрерывное вращение 360°	4...20 мА/ ратиометрический сигнал 0,25…4,75 В	кабель экранир. 4-пров., L=1 м
