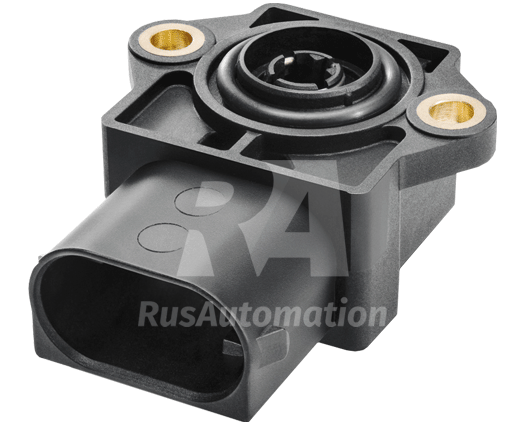

RSC-3200, поворотный датчик для автомобильных приложений с полным резервированием

Поворотный датчик RSC3200 исполнен в хорошо защищенном корпусе и полностью резервируем по входам и выходам. При своих возможностях у RS3200 очень благоприятное соотношение цены и производительности.

Общее описание RSC-3200

RSC-3200 принадлежит к классу бесконтактных датчиков угла поворота. Эта модель к тому же имеет механически бесконечный срок службы. Важная особенность – полная резервируемость по входу и выходу (по питанию и аналоговому сигналу на выходе). Прибор предназначается для измерения угла поворота в рабочих пределах до 360° с абсолютной точностью в 2% и имеет хорошо защищенный корпус с классом защиты IP6k7, IP6k9k.

Датчик запитывается низким уровнем напряжения и имеет ратиометрический аналоговый выходной сигнал.

По запросу доступны модели с особыми рабочими диапазонами, а также контактные версии.

Достоинства и преимущества RSC-3200

Механически бесконечный срок службы, основанный на бесконтактном принципе работы
Полная резервируемость по питанию и сигнальному выходу
Высокий уровень защиты (IP6k7/IP6k9k)
Удобное соотношение цена/производительность
Простая установка
Неограниченная механически рабочая скорость
Пригодность для автомобильных систем

Применяемость RSC-3200

Измерение углового положения объектов (в ДИ 360°) в подвижной технике, автомобильных приложениях:
- Дроссельные заслонки, вентили
- Клапаны выхлопных газов
- Передаточные механизмы (коробка передач)
- Акселератор, положение педалей
Приложения, требующие высокой защиты датчика, сложные эксплуатационные условия

Краткие технические характеристики RSC-3200

Тип датчика: магнитный, бесконтактный
Диапазон работы: 0…360°
Точность: 2% ДИ
Разрешение: до 12 бит
Питание: 4,5…5,5В DC
Рабочая температура: -40…+125°C
Частота обновления: 2,5 кГц
Рабочая скорость: механически не ограничена
Класс защиты: IP6k7/IP6k9k
Выходной сигнал: ратиометрический аналоговый сигнал
(0,25…4,75 В; 0,5…4,5 В)
Полная резервируемость (2xUb, 2xUout)

Габаритные размеры

Модельный ряд датчиков угла поворота RSC-3200

Модификация	Рабочий диапазон	Напряжение питания	Выходной сигнал	Подключение
RSC-3202-836-214-521	0...360°	4,5…5,5В DC	ратиометрический аналоговый 0,25…4,75 В	разъем AMP MQS 6-конт.
RSC-3202-836-224-521	0...360°	4,5…5,5В DC	ратиометрический аналоговый 0,5…4,5 В	разъем AMP MQS 6-конт.
