Характеристики Innovari 115

Описание
Характеристики
Конфигуратор заказа
Приложения

Функциональные характеристики Innovari 115

Характеристики редуктора:

Двухступенчатый
Тип передачи: червячная
Материал корпуса: алюминий с вакуумной пропиткой по стандарту MIL-STD276
Опция: взрывозащищенное исполнение по нормам ATEX для категорий II-2G/3G- Т4 и II-2D/3D

Характеристики мотора:

Трехфазный асинхронный индукционный электродвигатель по нормам IEC
Входное напряжение: 230/400 В при частоте тока 50 Гц ±10%
Степень защиты: IP55 (по умолчанию)
Класс изоляции: F (по умолчанию)
Производительность: S1
Материал корпуса: алюминий

Передаточное число	210	300	420	540	780	1080	1290	1800	2040	2400	3000
Динамический КПД редуктора, %	55	49	47	42	38	37	35	30	30	28	26

Эксплуатационные характеристики Innovari 115

Допустимые нагрузки

	Частота вращения выходного вала (n₂)	Максимальная допустимая нагрузка на выходной вал Радиальная Fr / Осевая Fa
	n₂ (об/мин)	Fr (Н)
	25 об/мин	6000 Н / 1200 Н
	15 об/мин	7000 Н / 1400 Н

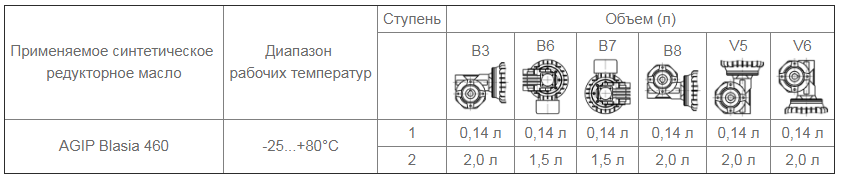

Смазочные материалы

Применяемое синтетическое редукторное масло	Диапазон рабочих температур	Ступень	Объем (л)
Применяемое синтетическое редукторное масло	Диапазон рабочих температур		B3	B6	B7	B8	V5	V6
AGIP Blasia 460	-25...+80°С	1	0,14 л	0,14 л	0,14 л	0,14 л	0,14 л	0,14 л
AGIP Blasia 460	-25...+80°С	2	2,0 л	1,5 л	1,5 л	2,0 л	2,0 л	2,0 л

Габаритные и присоединительные размеры Innovari 115

Исполнение с привалочной плоскостью 115-FB

Исполнение вала-ступицы	Del	h	b
стандартное	Ø42 H8	45,3	12
на заказ	–	–	–

Исполнение на лапах 115-PA/PB/PV

Тип лап	A	C	Xb	Xa	d	H	Hf	Hg
B	224	22	200	180	Ø13	170	286	222
S	190	18	200	160	Ø14	172	288	335

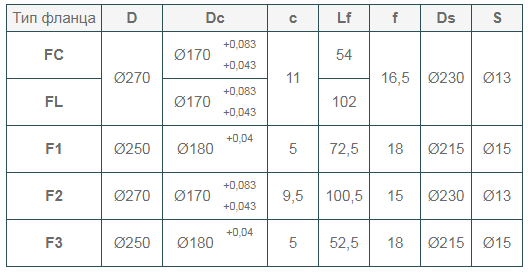

Исполнение с фланцем 115-FC/FL/F1/F2/F3

Тип фланца

Ø270

Ø170	+0,083
	+0,043

16,5

Ø230

Ø13

Ø170	+0,083
	+0,043

102

Ø250

Ø180	+0,04

72,5

Ø215

Ø15

Ø270

Ø170	+0,083
	+0,043

9,5

100,5

Ø230

Ø13

Ø250

Ø180	+0,04

52,5

Ø215

Ø15

Исполнение с реактивной штангой 115-BR

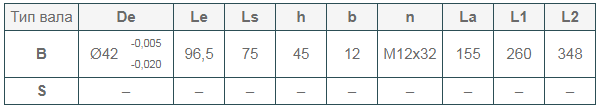

Исполнение с консольным валом 115-S/D

Тип вала

Ø42	-0,005
	-0,020

96,5

M12x32

155

260

348

–

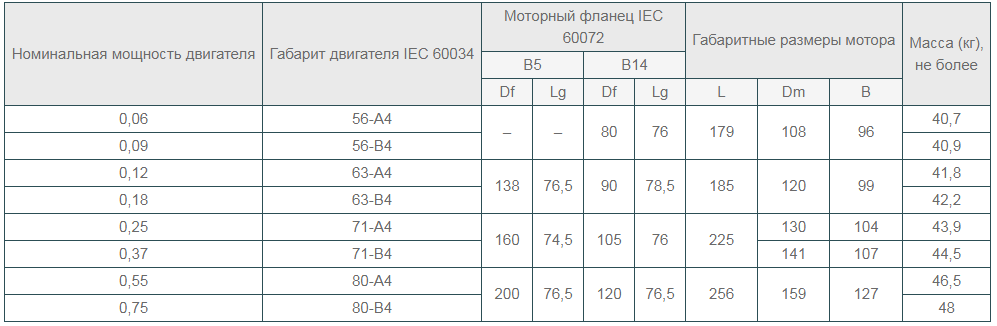

Номинальная мощность двигателя	Габарит двигателя IEC 60034	Моторный фланец IEC 60072				Габаритные размеры мотора			Масса (кг), не более
		B5		B14
		Df	Lg	Df	Lg	L	Dm	B
0,06	56-A4	–	–	80	76	179	108	96	40,7
0,09	56-B4								40,9
0,12	63-A4	138	76,5	90	78,5	185	120	99	41,8
0,18	63-B4								42,2
0,25	71-A4	160	74,5	105	76	225	130	104	43,9
0,37	71-B4						141	107	44,5
0,55	80-A4	200	76,5	120	76,5	256	159	127	46,5
0,75	80-B4								48
