Характеристики Innovari 050

Описание
Характеристики
Конфигуратор заказа
Взаимозаменяемость
Приложения

Функциональные характеристики Innovari 050

Характеристики редуктора:

Одноступенчатый
Тип передачи: червячная
Материал корпуса: алюминий с вакуумной пропиткой по стандарту MIL-STD276
Опция: взрывозащищенное исполнение по нормам ATEX для категорий II-2G/3G- Т4 и II-2D/3D

Характеристики мотора:

Трехфазный асинхронный индукционный электродвигатель по нормам IEC
Входное напряжение: 230/400 В при частоте тока 50 Гц ±10%
Степень защиты: IP55 (по умолчанию)
Класс изоляции: F (по умолчанию)
Производительность: S1
Материал корпуса: алюминий

Передаточное число	7	10	14	18	26	30	36	43	60	68	80	100
Динамический КПД редуктора, %	82	80	79	75	69	70	69	66	58	57	54	50

Эксплуатационные характеристики Innovari 050

Допустимые нагрузки

	Частота вращения выходного вала (n2)	Максимальная допустимая нагрузка на выходной вал Радиальная Fr / Осевая Fa
	200 об/мин	1200 Н / 240 Н
	150 об/мин	1400 Н / 280 Н
	100 об/мин	1500 Н / 300 Н
	75 об/мин	1700 Н / 340 Н
	50 об/мин	1900 Н / 380 Н
	25 об/мин	2500 Н / 480 Н
	15 об/мин	2800 Н / 560 Н

Смазочные материалы

Применяемое синтетическое редукторное масло:

AGIP Telium VSF 320
SHELL Omala S4 WE 320

Объем масла: 0,14 л

Диапазон рабочих температур: -25...+80°С

Габаритные и присоединительные размеры Innovari 050

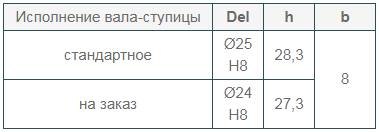

Исполнение с привалочной плоскостью 050-FB

Исполнение вала-ступицы	Del	h	b
стандартное	Ø25 H8	28,3	8
на заказ	Ø24 H8	27,3	8

Исполнение на лапах 050-PA/PB/PV

Тип лап	A	C	Xb	Xa	d	H	Hf	Hg
B	123	3,5	63	98,5	Ø10,5	82	138,5	163
S	114	10	85	96	Ø10	85	139,5	166

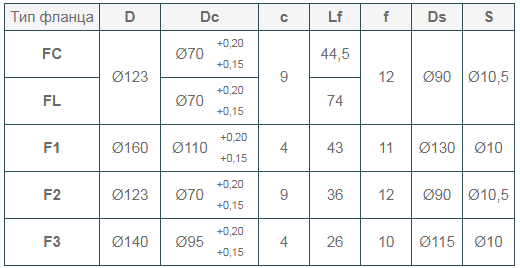

Исполнение с фланцем 050-FC/FL/F1/F2/F3

Тип фланца

Ø123

Ø70	+0,20
	+0,15

44,5

Ø90

Ø10,5

Ø70	+0,20
	+0,15

Ø160

Ø110	+0,20
	+0,15

Ø130

Ø10

Ø123

Ø70	+0,20
	+0,15

Ø90

Ø10,5

Ø140

Ø95	+0,20
	+0,15

Ø115

Ø10

Исполнение с реактивной штангой 050-BR

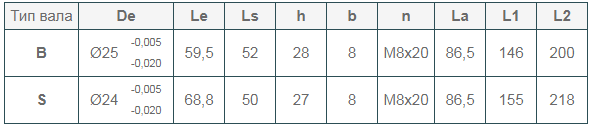

Исполнение с консольным валом 050-S/D

Тип вала

Ø25	-0,005
	-0,020

59,5

M8x20

86,5

146

200

Ø24	-0,005
	-0,020

68,8

M8x20

86,5

155

218

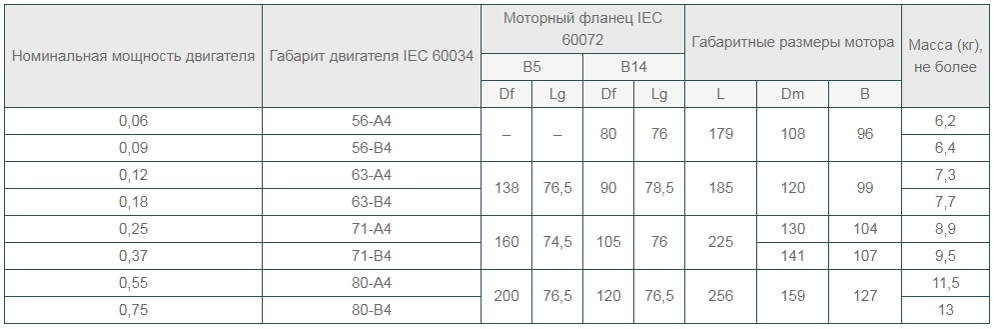

Номинальная мощность двигателя	Габарит двигателя IEC 60034	Моторный фланец IEC 60072				Габаритные размеры мотора			Масса (кг), не более
		B5		B14
		Df	Lg	Df	Lg	L	Dm	B
0,06	56-A4	–	–	80	76	179	108	96	6,2
0,09	56-В4								6,4
0,12	63-A4	138	76,5	90	78,5	185	120	99	7,3
0,18	63-B4								7,7
0,25	71-A4	160	74,5	105	76	225	130	104	8,9
0,37	71-B4						141	107	9,5
0,55	80-A4	200	76,5	120	76,5	256	159	127	11,5
0,75	80-B4								13
