Панели оператора Weintek серии MT8000XE

Панели оператора Weintek серии MT8000XE – это устройства для визуализации, обработки и передачи данных в системе при автоматизации технологических процессов.

Быстрый процессор Cortex A8 с тактовой частотой 1ГГц позволяет увеличить скорость обмена данными и, как следствие, обеспечить быструю и качественную загрузку изображения.

Большая диагональ экрана сенсорных панелей оператора Weintek серии MT8000XE и хорошее разрешение обеспечивает операторам качественное отображение производственного процесса. А компактный корпус позволяет встраивать такие панели в любую автоматизированную систему.


Модельный ряд панелей оператора серии MT8000XE

Модель Диагональ экрана Разрешение Цветность Потребляемая
мощность
Порты, интерфейсы
MT8090XE
Панели оператора Weintek серии MT8000XE
9.7” TFT LCD 1024x768 пикс. 262к 0,5 А,
24 В DC
3xCOM, Ethernet, USB host,
MPI, MQTT
MT8091XE
Панели оператора Weintek серии MT8000XE
9.7” TFT LCD 1024x768 пикс. 262к 0,5 А,
24 В DC
3xCOM, Ethernet, USB host,
CAN, MPI, MQTT
MT8092XE
Панели оператора Weintek серии MT8000XE
9.7” TFT LCD 1024x768 пикс. 262к 0,65 А,
24 В DC
3xCOM, Ethernet, USB host,
CAN, MPI, MQTT
MT8150XE
Панели оператора Weintek серии MT8150XE
15” TFT LCD 1024x768 пикс. 16,2 млн. 1 А,
24 В DC
2xCOM, Ethernet, SD карта,
USB host, MPI, MQTT

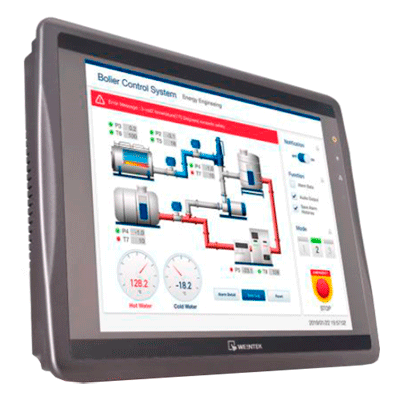

MT8121XE3 (IPS)
Панели оператора Weintek серии MT8121XE3 (IPS)
12,1” IPS 1024x768 пикс. 16,7 млн. 1,5 А,
24 В DC
2xCOM, Ethernet, SD карта,
USB host, MPI, MQTT

Заказать консультацию инженера


Конструктивные особенности операторских панелей MT8000XE

Операторские панели Weintek серии MT8000XE – это ультратонкие панели с двойной изоляцией всех портов и платы по RS485. Поставляются с установленным бесплатным программным обеспечением EasyBuilder Pro.

Быстрое конфигурирование операторских панелей с улучшенными инструментами управления аккаунтами, стандартные библиотеки и специальные коммуникационные драйвера позволяют панелям управления Weintek серии MT8000XE работать с разными типами контроллеров основных мировых производителей.


Применяемость панели оператора Weintek серии MT8000XE

Панели управления Weintek серии MT8000XE можно использовать во многих производственных сферах:

  • Химическая промышленность,
  • Машиностроительная,
  • Полиграфическая,
  • Энергетика,
  • Легкая промышленность,
  • Медицина,
  • Коммунальная, бытовая сфера – теплоснабжение,
  • Сельское хозяйство.


Достоинства и преимущества панелей MT8000XE

  • Быстрый процессор Cortex A8 с тактовой частотой 1ГГц,
  • Графический сопроцессор, ускоряющий до 15 раз загрузку страниц,
  • Максимальное количество экранов в проекте 1999,
  • Насыщенная графика и новый дизайн,
  • Гальваническая развязка всех портов,
  • Влагозащитное покрытие платы, что защищает ее от образования конденсата и агрессивных сред,
  • В панелях серии XE имеется поддержка протокола MQTT,
  • Возможность воспроизводить звук с помощью внешнего модуля аудио оповещения DAO1EM.

Имея хорошие вычислительные, графические, коммуникационные возможности, обладающие высокой степенью защиты, панели оператора Weintek серии MT8000XE имеет смысл купить при автоматизации небольших объектов, при выполнении пуско-наладочных работ для стабилизации процессов.


Технические характеристики операторских панелей MT8000XE

  • Входное напряжение: 24В DC ±20%;
  • Сопротивление напряжению: 50 МОм при 500 В DC;
  • Потребляемая мощность: 0,5 А, 0,65 А, 1А, 1,5 А при 24 В DC (в зависимости от модели);
  • Материал корпуса: пластик (алюминий – для MT8150XE);
  • Виброустойчивость: 10…25 Гц (по осям X,Y,X – 2G, 30 мин.);
  • Степень защиты: IP65;
  • Рабочая температура: 0…+50°С;
  • Температура хранения: -20…+60°С;
  • Относительная влажность: 10…90%.

Гальваническая защита портов, влагозащитное покрытие платы позволяет использовать панели управления Weintek серии MT8000XE во влажных и агрессивных средах. Системная плата панели покрыта специальным защитным лаком. Это обеспечивает дополнительную защиту панели от внешней среды.


Ограничения по применению сенсорных панелей оператора Weintek серии MT8000XE

  • Избегайте установки агрегатов в средах, где присутствуют сильные механические вибрации или удары;
  • Не эксплуатируйте устройство в помещениях, подверженных опасности взрыва из-за воспламеняющихся газов, паров или пыли;
  • Не устанавливайте устройство там, где возможно скопление газа, например, SO2;
  • Прибор должен быть установлен в вертикальном положении на плоской поверхности.


Установка панелей оператора MT8000XE

Для правильной установки панели оператора Weintek серии MT8000XE необходимо закрепить панель оператора в нужном положении, используя все крепежные отверстия и прилагаемые кронштейны и винты.

Панели оператора Weintek серии MT8000XE

Подключение питания

Панели оператора Weintek серии MT8000XE

Документация

Каталоги панелей оператора серии MT8000XE
