Байпасный индикатор уровня Водомер

Индикаторы уровня Водомер – это экономичный способ наблюдения за уровнем жидкости в прозрачной трубке при параметрах процесса до 1,6 МПа / +110°С.

Указатели предназначены для установки на сосуды и аппараты, работающие в условиях как избыточного, так и атмосферного давления. Применяемые в конструкции материалы пригодны для эксплуатации при температуре до -40°С (например, при хранении в составе оборудования, расположенного на улице).

Изделия подходят для работы:

• с водой и слабыми водными растворами солей, этилового и метилового спиртов;
• с минеральными моторными маслами, керосином, бензином без агрессивных присадок, мазутом;
• с газами и ненасыщенными парами в качестве сопутствующих продуктов технологического процесса;
• с прочими жидкостями и суспензиями, слабоагрессивными к материалам указателя.

Индикаторы уровня Водомер изготовлены согласно техническим условиям АПНД.494531.100 ТУ и соответствуют требованиям Технического регламента Таможенного союза ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением» и ГОСТ 12.2.063-2015 «Арматура трубопроводная. Общие требования безопасности».

Конструкция изделия испытана воздухом на плотность корпусных деталей и герметичность соединений, а также водой – на прочность материала, в том числе смотровой трубки.

Модельный ряд индикаторов уровня Водомер

Указатели данного типа мы изготавливаем в 2 базовых исполнениях, которые отличаются материалом смотровой трубки:

• Водомер-П – с трубкой из оргстекла для процессов до 0,4 МПа / +70°С
• Водомер-С – с трубкой из боросиликатного стекла для процессов до 1,6 МПа / +110°С

Для каждого базового исполнения доступны варианты как с типовой присоединительной длиной из наличия на складе, так и с размером именно под вашу компоновку в пределах минимального и максимального значений:

• min 100 / max 4500 [мм] – для указателей с трубкой из боросиликатного стекла
• min 100 / max 6000 [мм] – для указателей с трубкой из оргстекла

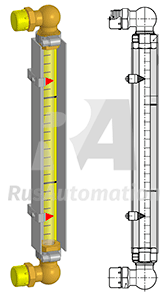

Возможен заказ защитного кожуха со шкалой и указателями предельных значений уровня.

Код заказа индикаторов уровня «Водомер»

При заказе водомера с защитным кожухом на конце добавить индекс "-HARH10".

Примеры заказа «Водомеров»

Применение индикаторов уровня серии Водомер

	Байпасный индикатор уровня «Водомер» в системе автоматизации котла контролируемая среда: горячая вода		Визуальный контроль уровня воды в баках аварийных душей и фонтанов контролируемая среда: вода
	Визуальный контроль заполнения бака одоранта контролируемая среда: одорирующая жидкость
Отзывы о применении
	«Контроль уровня в баке с аварийным запасом воды»		«Контроль уровня теплоносителя в системе охлаждения вакуумной печи»

Технические характеристики байпасных индикаторов уровня серии Водомер

Характеристики индикаторов уровня Водомер-П

Технические характеристики индикаторов уровня Водомер-С

Устройство и принцип работы индикаторов уровня Водомер

Указатель уровня представляет собой прозрачную смотровую трубку, которая двумя концами закреплена в фитингах. Каждый фитинг имеет корпус в виде угольника 1 (или 6) с присоединительной резьбой. В корпусе размещен уплотнитель 2, который фиксирует и уплотняет смотровую трубку по принципу сальника: при завинчивании гайки 5 втулка 4 сжимает уплотнитель вдоль оси, заставляя его плотно прилегать к трубке и корпусу.

Индикатор уровня Водомер использует для работы два простых физических принципа, не требующих источников энергии: закон сообщающихся сосудов и метод прямого наблюдения. Трубка и фитинги указателя образуют канал, напрямую соединенный с резервуаром в его нижней и верхней частях. Жидкость заполняет полость канала и внутренний объем резервуара на одинаковый уровень, его высоту и определяют визуально по границе разделения столба жидкости и газа (воздуха) в смотровой трубке.

Монтаж индикаторов уровня Водомер

Индикаторы уровня Водомер устанавливают на отводы резервуара цапковыми концами с резьбой G1/2” по ГОСТ 6357-81. Возможные способы монтажа:

• в отверстие стенки емкости с помощью контргайки и прокладки;
• на отводы с накидной гайкой и прокладкой;
• в разъемные муфты («муфты-американки») или приварные бобышки с намоткой ленты ФУМ;
• во фланцы со свободным кольцом и внутренней резьбой.

Комплект поставки индикаторов уровня Водомер

Комплект поставки индикаторов уровня Водомер включает два фитинга-угольника в сборе, смотровую трубку и техническую документацию на изделие, упакованные в жесткий футляр.

Паспорт и руководство по эксплуатации содержит свидетельство о прохождении выходного контроля, сведения о сроках службы и гарантии, подробные указания по монтажу, использованию и техническому обслуживанию изделия.

• Паспорт и руководство по эксплуатации на Водомер-П
• Паспорт и руководство по эксплуатации на Водомер-С

Опционально входит защитный кожух с регулируемыми указателями предельных значений.

По запросу доступны запасные уплотнители и смотровые трубки, а также дополнительные монтажные приспособления.
