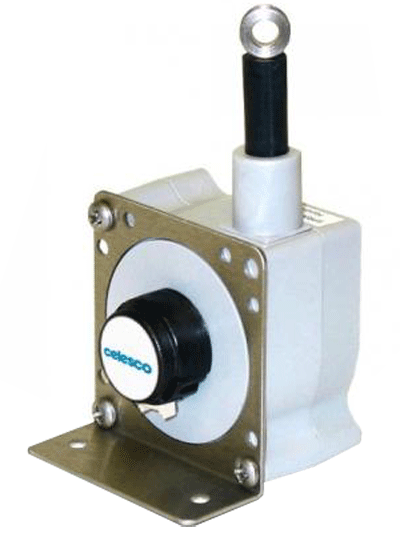

Тросовый датчик линейного перемещения Celesco SE1

Это компактный, экономичный датчик с встроенным инкрементальным энкодером и кабельным присоединением 300 мм длины, продолжает компактную серию String Pot тросовых датчиков положения и линейного перемещения.

Celesco SE1 тросовый датчик с инкрементальным выходом. Компактный преобразователь линейных перемещений Celesco SE1 обеспечивает контроль в диапазоне от 0 до 1270 мм. SE1 рассчитан на ограниченное пространство и большое число циклов измерений.

SE1 – экономичное и долговечное устройство, которое использует тонкий гибкий тросик, пружинную катушку и инкрементный оптический датчик для обнаружения и измерения линейного положения в двух диапазонах измерения.

Модельный ряд тросиковых датчиков Celesco SE1

Технические характеристики тросового датчика Celesco SE1

• Тип продукта: тросовый датчик линейного перемещения/положения;
• Выходной сигнал: инкрементальный энкодер;
• Разрешение: 2,22 ppmm;
• Материал датчика: корпус - поликарбонат, кронштейн - нержавеющая сталь;
• Температура окружающей среды: -40°…+70°С;
• Степень защиты: IP50;
• Диапазон измерения: 635мм/1270мм;
• Точность: ±1,27 мм;
• Повторяемость: ±0,635 мм;
• Тросик:
  • диаметр 0,05 мм,
  • материал – нержавеющая сталь с нейлоновым покрытием,
  • максимальное уcкорение не более 15 g,
  • натяжение до 1,9 Н.

Схема подключения и габаритныйчертеж канатикового датчика SE1 Celesco

Документация

• Каталог Celesco SE1 Тросовый датчик линейного перемещения
