Микроволновые уровнемеры серии LW с IO-Link для жидкостей

Микроволновые уровнемеры серии LW с IO-Link для жидкостей

Микроволновые датчики уровня серии LW представляют собой высокоточные измерительные устройства, работающие с частотой 80 ГГц, позволяющие контролировать уровень жидких сред на производствах с высокими требованиями к гигиене.


Назначение уровнемеров серии LW

Микроволновый уровнемер LW2720 это высокоточное устройство для надежного контроля уровня различных жидкостей в бетонных или металлических емкостях, высота которых не превышает 10 метров. Радарный принцип измерения позволяет избежать влияния многих негативных воздействий на качество показаний уровнемера.

Микроволновый бесконтактный уровнемер очень прост в установке и дальнейшей эксплуатации, при которой постоянное техническое обслуживание не требуется. Вся настройка и конфигурация устройства происходит дистанционно с помощью интерфейса IO-Link. Радар датчика работает с частотой 80 ГГц, это позволяет гарантировать точность измерений в пределах +/- 2 мм.


Преимущества использования радарных уровнемеров IFM LW

Ключевыми преимуществами уровнемера являются:

  • Частота работы 80 ГГц – что позволяет гарантировать точность измерения до 2 миллиметров.
  • Бесконтактный принцип действия радарного уровнемера – измерительный элемент имеет высокий эксплуатационный ресурс, исключение влияния различных налипаний на качество измерения.
  • Прочный корпус из нержавеющей стали с цельной конструкцией – устойчив к коррозии, исключает попадания влаги внутрь устройства.
  • Простой монтаж радарного уровнемера на емкость и отсутствие необходимости постоянного технического обслуживания.
  • Дистанционное конфигурирование датчика через интерфейс IO-Link.


Применение радарных датчиков серии LW

Радарный датчик уровня жидкости за счет своей технологии измерения может работать в металлических, бетонных и стеклопластиковых резервуарах. При этом технологическое оборудование внутри емкости (мешалка, распылитель, моющая головка и т.п.) не мешают производить точные измерения уровня. Датчик излучает волны в пределах достаточно узкого конуса, что позволяет успешно контролировать уровень даже в емкостях с коническим дном. Радарный уровнемер типа LW2770 имеет цельный корпус из нержавеющей стали марки 316L, гигиеническое присоединение Aseptoflex Vario и сертифицирован для работы в условиях с повышенными требованиями по гигиене. Все вышеперечисленное позволяет использовать микроволновый датчик уровня в следующих условиях:

  • Для работы с технологическими емкостями, предназначенными для смешивания, нагревания и т.д.
  • Для работы с резервуарами, дно которых имеет коническую или нестандартную форму.
  • Для измерения жидкостей, на поверхности которых выделяется пена, конденсат или пар.
  • Для емкостей в пищевой промышленности, которые подвергаются CIP-мойке.

Главным условием надежной работы радарного датчика уровня является правильная конфигурация под конкретную емкость, через программное обеспечение Moneo или LR Device.

Уровнемер LW является отличным решением для предприятий пищевой и фармацевтической промышленности и может успешно работать со следующим оборудованием:

  • Разливочные автоматы.
  • Ферментационные баки.
  • Моющие CIP-установки.
  • Пастеризаторы.
  • Емкости для смешивания.
  • Накопительные резервуары.

И многое другое.


Технические характеристики радарных уровнемеров серии LW

Микроволновый радарный уровнемер серии LW обладает следующими техническими характеристиками:

  • Питающие напряжение: 18…30 В DC.
  • Контролируемый диапазон уровня: 0,01…10 метров.
  • Рабочая частота: 80 ГГц.
  • Выходные сигналы:
    • дискретный настраиваемый, НО/НЗ;
    • цифровой IO-Link;
    • аналоговый 4-20 мА.
  • Электрические защиты:
    • от короткого замыкания;
    • от перегрузки.
  • Контролируемая среда: вода, пищевые масла и другие жидкие среды на водной основе.
  • Минимальное значение диэлектрической проницаемости среды: 2.
  • Технологическое присоединение: резьбовое G1 Aseptoflex Vario.
  • Электрическое присоединение: разъем М12.
  • Рабочие температуры:
    • для контролируемой среды: -40…+150°C;
    • для окружающей среды:  -40…+80°C.
  • Максимальное давление среды: 8 бар.
  • Скорость реагирования на увеличение уровня: 200 мм/сек.
  • Точность: +/–2 мм.
  • Тип и материал корпуса: цельный из нержавеющей стали марки 316L.
  • Степень защиты: IP68, IP69K.

Важным условием применения датчика является сопоставление ширины волны к высоте емкости и типу дна. С помощью этого можно оценить возможность работы датчика с конкретной емкостью. Зависимость ширины волны от длины представлена далее:

  • Расстояние 2 метра – ширина луча 0,4 метра.
  • Расстояние 4 метра – ширина луча 0,7 метра.
  • Расстояние 6 метров – ширина луча 1,1 метра.
  • Расстояние 8 метров – ширина луча 1,4 метра.
  • Расстояние 10 метров – ширина луча 1,8 метра.

Габаритные размеры и электрическое подключение

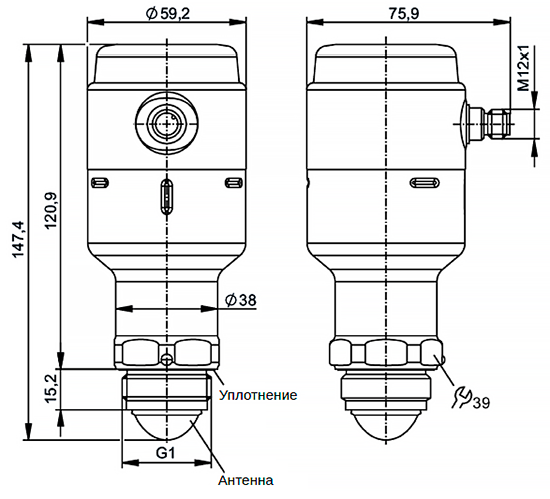

Габаритные размеры датчика уровня представлены далее:

Микроволновые уровнемеры серии LW с IO-Link для жидкостей

Распиновка разъема М12 для датчика серии LW представлена ниже:

Микроволновые уровнемеры серии LW с IO-Link для жидкостей


Документация

Инструкция и брошюры для микроволновых датчиков серии LW приведены ниже:


Если у Вас возникли затруднения при выборе датчика уровня для своего технологического процесса Вы можете обратиться за бесплатной консультацией к нашим специалистам. Они имеют большой практический опыт подбора оборудования и помогут Вам в выборе оптимального решения для Вашей задачи.
