Модульные термоконтроллеры Delta DVP-TK

Модульные термоконтроллеры DVP-TK стали отличным решением автоматизации процессов регулирования температуры в любых отраслях промышленности, а также в гражданской сфере. Эти приборы могут использоваться, как самостоятельная система, так и быть модулями расширения для ПЛК Delta DVP.

Общее описание температурных контроллеров DVP-TK

Температурные контроллеры серии DVP-TK представляют собой полностью независимые средства регулирования температуры, или любого другого параметра, датчик обратной связки которого имеет сигнал 4-20мA.

Контроллеры DVP-TK имеют возможность расширения до 18 каналов модулями DVP-TU.
Каждый отдельный модуль имеет 2 входных и 2 выходных канала. Компоновка не требует дополнительных проводов, так как приборы имеют специальный шлейф для соединения между собой.

Достоинства и преимущества серии DVP-TK

• Поддерживает широкий диапазон температурных датчиков;
• Надежность;
• Компактность;
• Удобство монтажа;
• Сборка до 8 модулей расширения без дополнительных проводов;
• Высокая точность регулирования;
• Каждый модуль оснащен своим ЦПУ, что повышает быстродействие системы;
• Настройка с помощью ПО от производителя через интерфейс RS-485.

Применяемость DVP-TK

Термоконтроллеры DVP-TK применяются в различных системах, где необходимо точное и надежное регулирование процессов нагревания или охлаждения. Регуляторы отлично подойдут для следующих отраслей:

• Водоснабжение и отопление зданий и помещений, а также вентиляция и кондиционирование;
• Камеры для сушки, промышленные печи, котлы;
• Промышленные холодильные агрегаты;
• Производство продуктов питания, напитков, сельское хозяйство,
• Производство стекла, стеклянных и керамических изделий,
• Нефтеперерабатывающая и химическая промышленность;
• Металлургия и т.п.

Краткие технические характеристики DVP-TK

Термоконтроллеры серии DVP-TK имеют следующие технические характеристики:

• Входные параметры: 24В DC, 2,4 Вт;
• Входной сигнал:
  • Термопары: J, K, R, S, T, E, N, B, U, L, TXK (L), C, PL II;
  • Термосопротивления: Pt100, JPt100, Pt1000, Ni100, Ni1000, Cu50, Cu100, GNi1000;
  • Аналоговый: 0…+50мВ, 0…+5 В, 0…+10 В, 0…+20 мA, 4…+20 мA;
• Точность на входе ±1%;
• Способ регулирования ПИД-регулятор (в том числе с ПУ), 2х-контурное управление, 2х-позиционный переключатель (ВКЛ/ВЫКЛ) (исключая DVP02TKL-S), ручной режим;
• Выходы:
  • 4 релейных (R) – 250 В AC/24 В DC, 2 А (резистивная нагрузка);
  • 4 транзисторных импульсных (NPN), 0,3 А (резистивная нагрузка);
  • 2 аналоговых (L) – 0…10 В, 0…20 мA, 4…20 мA;
  • RS-485: Modbus ASCII/RTU, скорость 9600…115200 бит/с;
• Установка: до 2000 метров над уровнем моря.

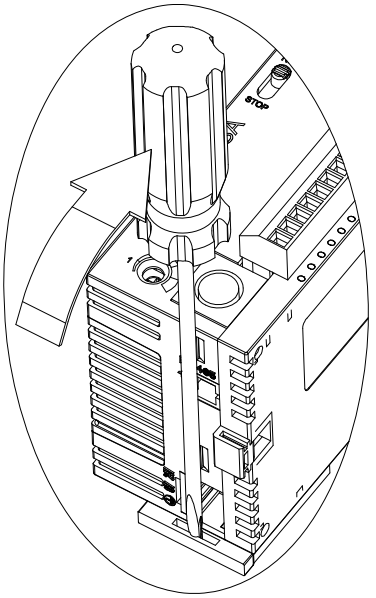

Монтаж модуля производится на DIN рейку высотой 35 мм и глубиной 7,5 мм. Для установки и снятия модуля необходимо осторожно зажимать фиксирующую клипсу, как показано на рисунке справа.
