Шлюзы данных Weintek cMT

Шлюзы данных Weintek серии cMT – это устройства, дающие возможность обмена данными между базовой системой управления и любыми другими сетями с различными протоколами связи.

Общее описание

Шлюзы данных серии cMT используются для сопряжения двух разных сетей, с разными протоколами. Это возможно благодаря протоколу MQTT и спецификации OPC UA.

При этом обмен идет в одностороннем порядке по принципу «публикация/подписка». Происходит это следующим образом: MQTT-клиент отправляет данные (полученные, например, от операторской панели) на сервер-посредник (MQTT-брокер), при этом данные помещаются в определенный «топик». Сторонние устройства подписываются на топики, и при поступлении новых данных получают их.

Модельный ряд шлюзов данных серии cMT

Шлюзы данных cMT представлены следующими моделями:

Серия	Потребляемая мощность	Порты, интерфейсы

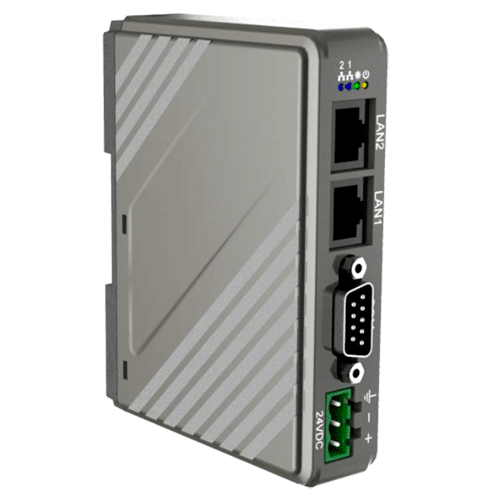

cMT-G01	230мA@24ВА DC	3 порта RS232/RS485, 2xEthernet

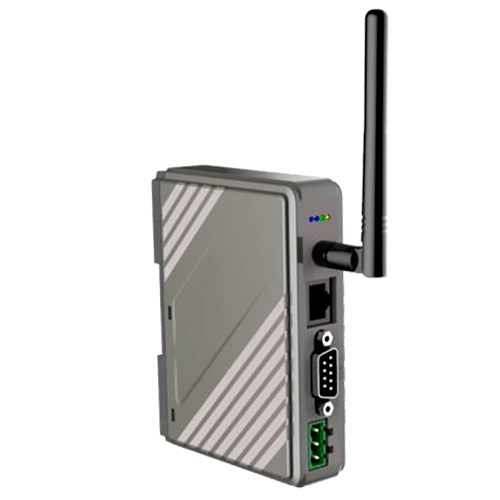

cMT-G02	230мA@12В DC; 115мA@24ВА DC	3 порта RS232/RS485, Ethernet, Wi-Fi

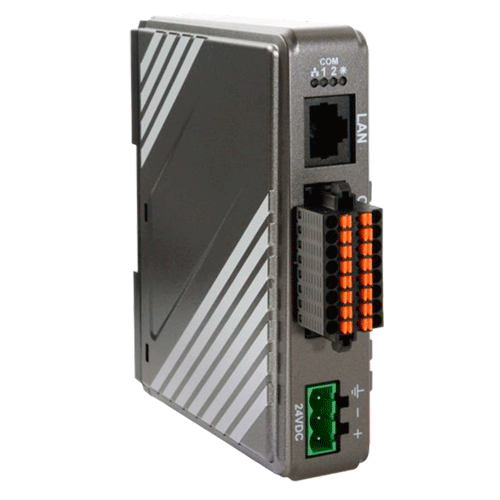

cMT-G03	300мA@12В DC; 150мA@24ВА DC	2 порта RS232/RS485, Ethernet

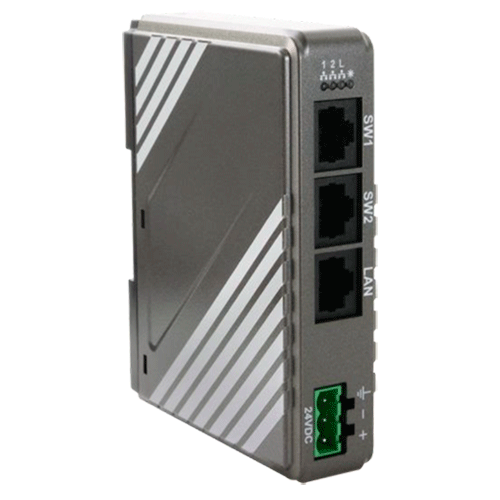

cMT-G04	270мA@12В DC; 150мA@24ВА DC	2xEthernet

Применяемость шлюзов данных cMT

Шлюз данных сМТ обеспечивает передачу данных между системой управления, построенной на базе устройств серии сМТ, с любой другой сетью, например, административной сетью производства.

Достоинства и преимущества шлюзов данных Weintek cMT

Шлюзы данных серии сMT обладают следующими достоинствами:

Высокое качество и надежность изделия;
Поддержка протоколов MQTT;
Поддержка спецификации OPC UA;
Поддержка Modbus TCP/IP;
Изоляция питания;
Тонкий эргономичный корпус;
Степень защиты IP20.

Технические характеристики шлюзов данных cMT

Основные технические характеристики шлюзов серии сМТ представлены далее:

Flash память: 256 Мб;
ОЗУ: 256 Мб;
Процессор: для G01/02 - 32 bits RISC Cortex-A8 600MHz, для G03/04 - ARM RISC 528MHz;
Программное обеспечение: EasyBuilder Pro V5.06.01 или выше;
Материал корпуса: пластик;
Степень защиты: IP20;
Температура эксплуатации: 0…+50°С.

Монтаж шлюза осуществляется на стандартную 35мм DIN-рейку.
