Инкрементальные энкодеры Baumer POG

Промышленные энкодеры Baumer POG представляют собой компактные устройства оптического типа, применяемые для надежного измерения угловых перемещений различной приводной техники.

Назначение инкрементальных энкодеров Baumer POG

Энкодеры Baumer серии POG предназначены для контроля положения, направления движения, скорости и отклонения различных вращающихся механизмов и агрегатов. По типу действия энкодеры POG относятся к инкрементальным, то есть пошаговым импульсным устройствам. При вращении механизма на выходе прибора появляются импульсы, по количеству которых можно сделать вывод об угловом перемещении.

Внутри датчика имеется специальный диск с метками, который вращается вместе с валом. Оптический элемент реагирует на метки (или прорези) и выдает импульсы. Оптический энкодеры имеют очень высокую надежность и точность показаний, что позволяет применять их для контроля самых ответственных узлов.

Инкрементальный энкодер Baumer выполнен в прочном и компактном корпусе. В зависимости от конкретной модели корпус устройства может иметь высокую степень защиты, вплоть до IP69K.

Модельный ряд энкодеров Baumer серии POG

Модификации энкодеров Baumer серии POG с диаметром корпуса 115 мм и сплошным выступющим валом Ø11мм представлены в таблице ниже:

Серия	Диаметр вала	Рабочее напряжение	Разрешение	Степень защиты

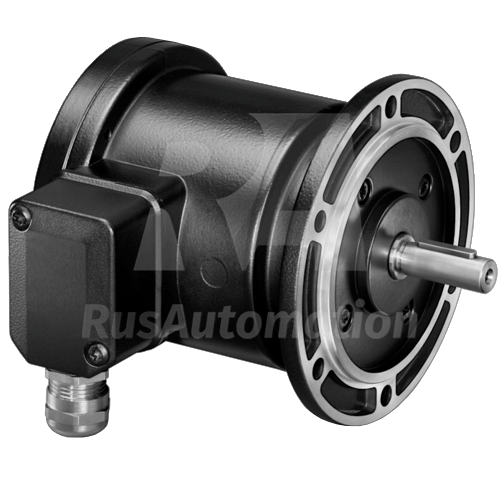

POG 9	Ø11 мм	9…30В DC	300…5000 имп/об	IP56
POG 10	Ø11 мм	9…30В DC	300…5000 имп/об	IP66

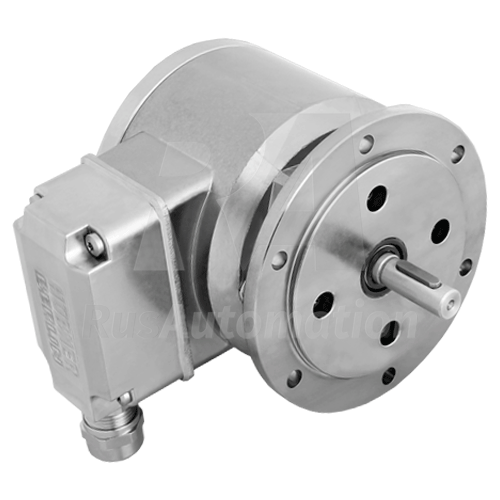

POG 11	Ø11 мм	9…30В DC	300…5000 имп/об	IP67
POG 83	Ø11 мм	4,75…30В DC	512…4096 имп/об	IP66 IP67 IP69K
POG 86	Ø11 мм	9…30В DC	500…5000 имп/об	IP56
POG 90	Ø11 мм	9…30В DC/9…26В DC	1024…10000 имп/об	IP66

В РусАвтоматизации консультация по подбору оборудования бесплатна. Наши специалисты сэкономят Ваше время и помогут выбрать нужную модификацию инкрементельного энкодера. Также они ответят на все вопросы и сориентируют по цене и срокам доставки.

Преимущества инкрементальных датчиков угла поворота Baumer POG

Основные преимущества инкрементальных датчиков угла поворота Baumer:

• Стабильный выходной сигнал высокого качества;
• Большое количество модификаций, в том числе модели с корпусом и валом из нержавеющей стали для применения в пищевой промышленности;
• Высокая отказоустойчивость и большой ресурс работы за счет специальной конструкции подшипника, которая препятствует проникновению вала внутрь датчика при высоких нагрузках;
• Способность работы в самых сложных условиях и устойчивость к механическим нагрузкам и вибрации;
• Наличие модели со специальным защитным исполнением от соли для морских применений;
• Наличие модели со степенью защиты IP69K.

Применение энкодеров Baumer серии POG

Промышленные энкодеры серии POG могут быть использованы для следующих функций:

• Контроль скорости вращения: импульсы в минуту или секунду коррелируются со скоростью;
• Направление вращения: для этого используются два выхода энкодера, имеющие сдвиг по фазе относительно друг друга;
• Позиционирование механизмов: относительно начальной (нулевой) точки;
• Отклонение: по количеству импульсов.

У приборов широкий функционал и высокая надежность работы. Это позволяет успешно применять инкрементальные датчики в следующих отраслях промышленности:

• Машиностроение и судостроение;
• Упаковочные и фасовочные линии;
• Текстильная промышленность;
• Энергетика;
• Пищевые производства;
• Деревообрабатывающая промышленность;
• Станкостроение.

И пр.

В вышеперечисленных отраслях, энкодеры используются для контроля следующего оборудования:

• Асинхронные и синхронные электродвигатели;
• Турбинные установки;
• Барабаны различных машин;
• Наматывающие устройства.

И многое другое.

Документация

Для того чтобы более подробно ознакомиться с принципом работы, параметрами и условиями эксплуатации инкрементальных энкодеров POG от Baumer, Вы можете воспользоваться каталогами:
