Функциональные характеристики Innovari X62AХарактеристики редуктора:
Характеристики мотора:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Частота вращения выходного вала (n2) |
Максимальная допустимая нагрузка на выходной вал Радиальная Fr / Осевая Fa |
| 250 об/мин | 3000 Н / 600 Н | |
| 150 об/мин | 3500 Н / 700 Н | |
| 100 об/мин | 3900 Н / 800 Н | |
| 75 об/мин | 4450 Н / 890 Н | |
| 50 об/мин | 5700 Н / 1140 | |
| 25 об/мин | 6650 Н / 1330 Н | |
| 15 об/мин | 8300 Н / 1660 Н |
Для увеличения допустимых нагрузок доступна комплектация усиленными подшипниками. За подробной информацией обратитесь к нашими специалистам.

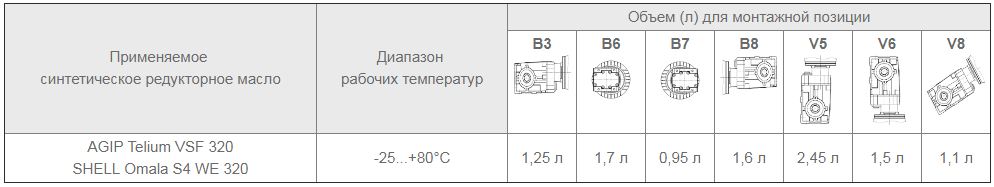

| Применяемое синтетическое редукторное масло |
Диапазон рабочих температур |
Объем (л) для монтажной позиции | ||||||
B3 |
B6 |
B7 |
B8 |
V5 |
V6 |
V8 |
||
| AGIP Telium VSF 320 SHELL Omala S4 WE 320 |
-25...+80°С | 1,25 л | 1,7 л | 0,95 л | 1,6 л | 2,45 л | 1,5 л | 1,1 л |
|
|
|
|
| Исполнение вала-ступицы | Del | h | b |
| стандартное | Ø35 H7 | 38,3 | 10 |
| на заказ | Ø40 H7 | 43,3 | 12 |
Опция: вал-ступица из коррозионно-стойкой стали. За подробной информацией обратитесь к нашим специалистам.

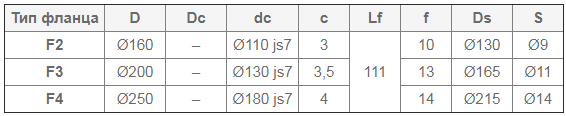

| Тип фланца | D | Dc | dc | c | Lf | f | Ds | S |
| F2 | Ø160 | – | Ø110 js7 | 3 | 111 | 10 | Ø130 | Ø9 |
| F3 | Ø200 | – | Ø130 js7 | 3,5 | 13 | Ø165 | Ø11 | |
| F4 | Ø250 | – | Ø180 js7 | 4 | 14 | Ø215 | Ø14 |
Опция: вал-ступица из коррозионно-стойкой стали. За подробной информацией обратитесь к нашим специалистам.
Опция: вал-ступица из коррозионно-стойкой стали. За подробной информацией обратитесь к нашим специалистам.
| De | Le | Ls | h | b | n | Ll | La | |||
|
73,5 | 60 | 38 | 10 | M8x20 | 230,5 | 157 |
Стяжная муфта - для установки только на левой стороне редуктора.

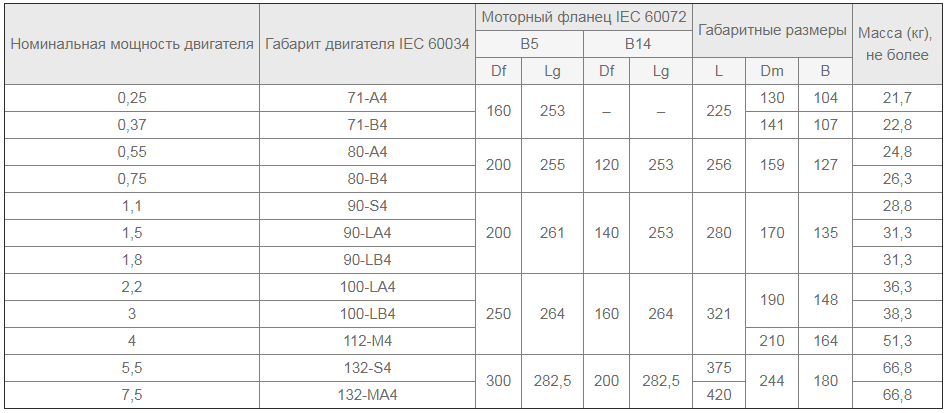

| Номинальная мощность двигателя | Габарит двигателя IEC 60034 | Моторный фланец IEC 60072 | Габаритные размеры | Масса (кг), не более |
|||||
| B5 | B14 | ||||||||
| Df | Lg | Df | Lg | L | Dm | B | |||
| 0,25 | 71-A4 | 160 | 253 | – | – | 225 | 130 | 104 | 21,7 |
| 0,37 | 71-B4 | 141 | 107 | 22,8 | |||||
| 0,55 | 80-A4 | 200 | 255 | 120 | 253 | 256 | 159 | 127 | 24,8 |
| 0,75 | 80-B4 | 26,3 | |||||||
| 1,1 | 90-S4 | 200 | 261 | 140 | 253 | 280 | 170 | 135 | 28,8 |
| 1,5 | 90-LA4 | 31,3 | |||||||
| 1,8 | 90-LB4 | 31,3 | |||||||
| 2,2 | 100-LA4 | 250 | 264 | 160 | 264 | 321 | 190 | 148 | 36,3 |
| 3 | 100-LB4 | 38,3 | |||||||
| 4 | 112-M4 | 210 | 164 | 51,3 | |||||
| 5,5 | 132-S4 | 300 | 282,5 | 200 | 282,5 | 375 | 244 | 180 | 66,8 |
| 7,5 | 132-MA4 | 420 | 66,8 | ||||||
