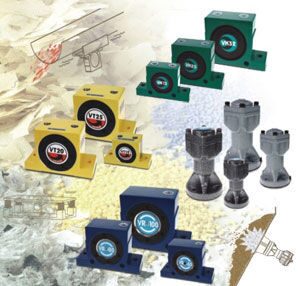

Пневматические вибраторы

Пневматические вибраторы

Молоты и пневматические вибраторы для сыпучих материалов осуществляют сильное встряхивающее воздействие на сыпучее сырье для беспрепятственного перемещения по желобам, трубопроводам, конвейерными лентам.


Назначение пневмовибраторов и пневмомолотов

Пневмовибратор или пневматический молот используют в составе производственных линий, чтобы улучшить текучесть сыпучего материала или добиться его встряхивания:

  • при его перемещении по элементам технологического оборудования;
  • для уплотнения при фасовке;
  • для сепарирования при разделении на разные фазы.

Воздействующие на сыпучее сырье вибрации создаются за счет мощных периодических ударов поршня о стенки транспортной конструкции, по которой движется среда, или за счет центростремительного вибровозбудителя. В обоих случаях вибрации создаются рабочим органом пневмовибратора, который приходит в движение вследствие нагнетания воздуха под давлением в рабочей полости прибора. Воздух подается к пневмовибратору от компрессора.


Разновидности вибраторов

В зависимости от технологического процесса и конструкционных особенностей оборудования устанавливают разные виды вибраторов.

Пневматические вибраторы

Поршневые пневмовибраторы – устройства, выпускаемые в модификациях с разной амплитудой ударов. Конструкционно реализованы так, что их рабочая часть не контактирует с сыпучими материалами. Это исключает засорение приборов и уменьшает износ.

Применение поршневых моделей минимизирует вероятность возникновения резонанса, что положительно сказывается на сроках эксплуатации конструкционных элементов, на которые их крепят. Выбор конкретной модели вибратора зависит от решаемых задач. Например, для материалов, которые имеют небольшой удельный вес, лучше подойдут низкочастотные устройства с большой амплитудой. Для прочистки трубопроводов и желобов от слипающихся веществ лучше устанавливать вибраторы с жестким ударом.

Пневматические вибраторы Роликовые пневмовибраторы. Устройства отличаются максимально простой конструкцией, что обеспечивает большой срок службы без необходимости обслуживания и ремонта. Вибрации создаются за счет движения стального ролика внутри специального желоба, в который подается сжатый воздух. Его подача может быть с двух сторон устройства.
Устанавливать такие вибраторы можно и в горизонтальной, и в вертикальной плоскости. За счет большого пятна контакта стального ролика с желобом его износ минимален.
Пневматические вибраторы Шариковый пневмовибратор конструкционно похож на роликовый пневмовибратор. Отличие в том, что стальной шарик перемещается внутри металлического кольца. В процессе работы таких устройств создаются колебания с маленькой амплитудой, но большой частотой. Такие модели вибраторов подходят для работы с мелкодисперсными материалами. Из-за особенностей конструкции эти приборы относятся к одним из самых шумных. Шариковый вибратор – это лучшее решение для пневматических линий со слабой интенсивностью воздушного потока.
Пневматические вибраторы Турбинный пневмовибратор – устройство, способное создавать высокочастотные вибрации за счет вращения несбалансированной турбины, на которую попадает поток сжатого воздуха. Применение в конструкции шарикоподшипников максимально снижает уровень шумов. Турбинные модели имеют самый большой срок службы, поскольку в них отсутствуют ударные нагрузки. Также их легко ремонтировать посредством замены подшипников или турбины. Для использования в составе технологических линий пищевых производств конструкционные элементы вибраторов производят из нержавеющей стали.

Заказать консультацию инженера


Преимущества применения пневмовибраторов

Купить пневматический вибратор выгодно по нескольким причинам:

  • Возможность настройки частоты и силы удара.
  • Простая и очень надежная конструкция.
  • Компактные размеры и небольшой вес.
  • Корпус изготавливают из высокопрочных сплавов, исключающих искрообразование.
  • Нечувствительность конструкции к внезапным отключениям или включениям подачи сжатого воздуха.
  • Простота монтажа в разных местах.
  • Безопасность применения в помещениях со взрывоопасной средой.
  • Большой срок службы.


Применение пневмовибраторов

Пневмовибраторы для сыпучих материалов получили широкое применение на промышленных объектах, где для производственного процесса используют мелкодисперсные вещества, склонные к слипанию. Периодические вибрации исключают образование комков, способствуют перемещению сыпучей среды по трубопроводу, желобу, бункеру. Такие устройства обеспечивают более эффективную фасовку конечной сыпучей продукции: различных порошков, мелкодисперсных гранулированных материалов, пищевых круп, сухих строительных смесей и пр.

В основном пневмовибратор устанавливают на следующих функциональных элементах производственной линии:

  • вибросита;
  • грохоты;
  • сепараторы;
  • желоба;
  • воронки и бункеры;
  • фасовочные установки.

Также пневматическими вибраторами могут комплектоваться вибростенды.

В список отраслей, в которых пневмовибраторы применяют чаще всего, входят следующие:

  • химическая;
  • фармацевтика;
  • пищевая (включая и мукомольни);
  • строительная;
  • металлургическая;
  • стекольная.

Также на объектах любых других отраслей пневмовибраторы могут применять в составе фасовочных станков готовой сыпучей продукции.

Решение проблемы скопления материалов (расчет требуемой мощности пневмовибраторов и молотов)
