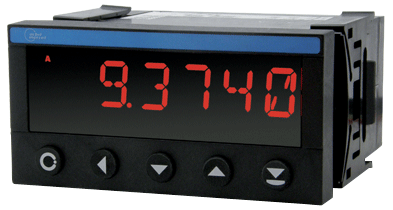

Панельный программируемый амперметр-вольтметр для постоянного тока OM 502DC

Панельный измеритель тока и напряжения OM 502DC дополняет серию щитовых программируемых устройств и предназначен для работы с датчиками и первичными преобразователями.

Улучшенные технические характеристики амперметра-вольтметра OM 502DC обеспечивают широкие возможности применения. Благодаря процессору с высокой производительностью устройство отличается высокой точностью настройки и измерения.

Преимущества эксплуатации панельного амперметра-вольтметра серии OM 502DC

Улучшенная серия измерителей силы тока и напряжения OM 502DC отличается многими преимуществами перед аналогичными устройствами:

встроенная энергонезависимая память для хранения результатов измерения;
возможность программирования прибора в нескольких режимах;
блокирование доступа к настройкам с помощью пароля;
дополнительный источник питания для подключения внешних датчиков;
возможность настройки четырех уставок;
универсальное реле или аналоговый выход управления;
дисплей для отображения результатов и сигнализации значений;
возможность настройки режима отображения информации на дисплее;
удобный интерфейс настройки и управления;
выходной интерфейс передачи данных;
возможность записи значений в реальном времени;
совместимость со специализированным программным обеспечением OM Link.

Область применения программируемого измерителя тока и напряжения OM 502DC

Панельный амперметр-вольтметр OM 502DC предназначен для измерения тока и напряжения. Благодаря измерителю обеспечивается дополнительная автоматизация систем управления: в зависимости от измеренных значений устройства серии OM 502DC управляют внешним подключенным оборудованием. Это позволяет применять измерители в системах автоматического управления, вычислительных системах, а также для работы с промышленными механизмами в различных отраслях, включая машиностроение, производство станков и оборудования, приборостроение, металлургию и многие другие.

Принцип работы амперметра-вольтметра OM 502DC для постоянного тока

Принцип работы измерителя напряжения и силы тока OM 502DC аналогичен другим щитовым устройствам. Прибор встраивается в щит управления или на панель оборудования. На вход устройства подключаются контролируемые приборы. Измеряемое значение тока и напряжения выводится на дисплей. При задании соответствующих настроек амперметр-вольтметр OM 502DC управляет внешним подключенным оборудованием через выходы управления.

Технические характеристики программируемого измерителя силы тока и напряжения OM 502DC

Амперметр-вольтметр OM 502DC представляет серию наиболее высоко технологичных индикаторов-измерителей. Устройства обладают широким функционалом благодаря улучшенным техническим характеристикам:

2 входа подключения (1 для тока, 1 для напряжения);
измерение в диапазоне до 300В и 5А;
двухцветный LED-дисплей с высотой знака 14мм;
точность результатов до ±0,1% от шкалы +1 единица MP;
быстродействие прибора 1…100 измерений в секунду;
управляющие выходы настраиваемые:
- до 2х реле 250В AC/30В DC при 3А,
- до 2х реле 250В AC/50В DC при 5А,
- до 2х ТТР 250В AC при 5А,
- до 2х бистабильных реле 250В AC/DC при 3А/0,3А,
- до 2х/4х открытых коллекторов 30В DC при 100мА;
питание прибора
- основной источник 10…30В AC/DC или 80…250В AC/DC,
- дополнительный источник: регулируемый 5…24В DC или фиксированный 10В DC;
максимальное потребление тока основного источника 13,5ВА, дополнительного – 1,2Вт;
габариты прибора 96x48x120мм;
класс защиты для передней панели IP64;
температура эксплуатации -20…+60^oC, хранения -20…+85^oC.

Документация

Подробные технические характеристики, схемы подключения устройства и особенности настройки программируемого амперметра-вольтметра OM 502DC представлены в технической документации:
