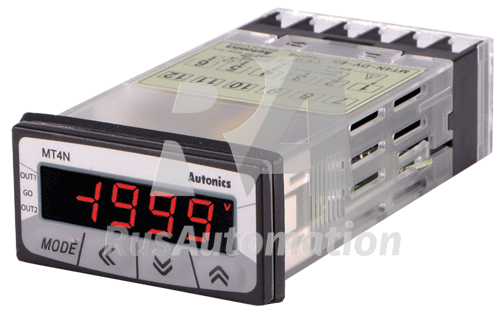

Цифровой портативный мультиметр MT4N для панельного монтажа

Описание
Фото

Компактный панельный амперметр-вольтметр MT4N предназначен для контроля сигналов тока и напряжения в различных промышленных системах.

Универсальный мультиметр MT4N разработан с несколькими типами входов и выходов, что обеспечивает возможность решения разнообразных задач. Широкий функционал прибора позволяет применять устройства серии даже в высоко технологичных отраслях.

Преимущества работы с панельными мультиметрами серии MT4N

Цифровой амперметр-вольтметр MT4N имеет ряд отличительных преимуществ перед другими панельными мультиметрами:

широкий модельный ряд;
возможность выбора необходимого сочетания входа и выхода устройства, включая только индикацию без управляющего выхода;
наличие моделей с выходным интерфейсом передачи данных;
широкий диапазон измерения;
несколько встроенных функций управления, включая возможность масштабирования;
возможность измерения частоты переменного тока;
высокое быстродействие прибора;
улучшенная точность измерения.

Модификации панельных измерителей MT4N

MT4N-AA – амперметр переменного тока до 5A АC
MT4N-AV – вольтметр переменного напряжения до 250В AC
MT4N-DA – амперметр постоянного тока до 500мА DC
MT4N-DV – вольтметр постоянного напряжения до 50В DC

Область применения цифровых панельных измерителей MT4N

Цифровые мультиметры MT4N применяются для измерения аналоговых сигналов тока и напряжения. Подходящая модель серии MT4N может быть подобрана практически под любые условия применения. Благодаря этому измерители могут применяться в любых промышленных отраслях. Помимо простой индикации сигналов тока и напряжения модели с управляющими выходами позволяют настроить автоматическое управление технологическими процессами.

Принцип работы панельных амперметров-вольтметров MT4N

Мультиметры MT4N работают по простому принципу, характерному для панельных измерителей. Прибор встраивается в рабочую панель и подключается к необходимому оборудованию. Поступающие на вход электрические сигналы измеряются и преобразуются в цифровое значение. Результат измерения выводится на дисплей амперметра-вольтметра MT4N и передается на подключенные устройства через управляющий выход. Встроенные функции позволяют решать и другие задачи. Подробно функционал описан в документации к серии MT4N.

Основные характеристики измерителей тока и напряжения MT4N

Технические характеристики амперметра-вольтметра MT4N подходят для универсального применения:

диапазон индикации до 9999;
напряжение питания 12…24В AC/DC или 100…240В AC;
варианты управляющих выходов:
реле 125В AC при 0,3А или 30В DC при 1А,
открытый коллектор NPN/PNP 12…24В DC при 50мА,
аналоговый выход текущего значения 4…20мА;
интерфейс передачи данных RS485;
быстродействие до 50мс;
точность измерения в пределах ±0,3% измерения ±2 разряда;
размеры прибора 48x24мм;
хранение и эксплуатация при -10…+50^oC и 35…85%.
