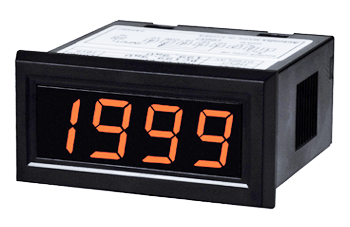

Многофункциональный панельный измеритель M4N

Панельный измеритель M4N представляет компактный прибор для измерения сигналов силы тока и напряжения с индикацией результатов на дисплее устройства.

Простой в эксплуатации измеритель M4N обеспечивает широкие возможности эксплуатации. Несколько функций управления позволяют использовать устройства для решения разных задач.

Преимущества работы с измерителями серии M4N

Многофункциональный измеритель тока и напряжения M4N сочетает в себе простоту работы с рядом преимуществ перед аналогами:

• быстрый и удобный монтаж;
• широкий диапазон измерения;
• высокая точность работы;
• яркий дисплей для индикации;
• встроенные функции автоматического управления;
• возможность работы в различных сетях постоянного тока;
• широкий модельный ряд.

Модификации панельных измерителей M4N

• M4N-DA – амперметр постоянного тока
• M4N-DV – вольтметр постоянного тока

Возможности применения панельных измерителей M4N

В первую очередь измеритель M4N применяется для контроля уровня сигналов постоянного/переменного тока и напряжения, поступающих с подключенных датчиков, приборов и измерительных устройств. Использование в работе измерителей серии M4N позволяет заменить дополнительные  устройства для преобразования сигналов, поступающих с аналоговых выходов датчиков.

Улучшенные характеристики измерителей серии M4N позволяют применять приборы практически во всех промышленных отраслях, в том числе машиностроении, металлургии и многих других. Помимо простого измерения серия M4N также может применяться в системах автоматизации рабочих процессов.

Принцип работы измерителя силы тока и напряжения M4N

Панельный измеритель тока и напряжения M4N встраивается в щиты управления. Поступающие на входы аналоговые сигналы от подключенных датчиков преобразуются в цифровое значение и выводятся на дисплей устройства. При задании соответствующих уставок измеритель M4N сигнализирует достижение заданного значения. Дополнительные встроенные функции представлены в документации к прибору.

Основные технические характеристики панельного измерителя M4N

Измеритель тока и напряжения M4N разработан с универсальными техническими характеристиками:

• рабочее напряжение питания 5В DC или 12…24В DC;
• потребление тока 2Вт;
• точность ±0,2% от шкалы ±1разряд;
• скорость работы до 2,5 измерений в секунду;
• диапазон измерения напряжения до 200В, силы тока до 200мА;
• размеры прибора 48x24х41мм;
• рабочая температура в пределах -10…+50^oC.

Документация

Подробные технические характеристики и особенности монтажа измерителей M4N представлены в документации к серии:

• Каталог панельных измерителей M4N
• Руководство по эксплуатации M4N

Сертификаты:

• сертификат соответствия ГОСТ
• сертификат соответствия EC
• сертификат соответствия RoHS
