Технические характеристики контроллера датчиков РА-10

Общие характеристики для всех моделей контроллеров PA-10

  • Напряжение питания: 100...240 В АС, 50...60 Гц
  • Диапазон напряжений: 90...110% от номинального напряжения
  • Потребляемая мощность
    • 100В, 50/60Гц: около 7ВА (условия: 12В=/200мА активных нафузка)
    • 240В 50/60 Гц: около 10ВА
  • Питание для внешнего датчика: 12B DC ±10% макс.200мА
  • Время отклика
    • Входной контакт: около 10мс
    • Транзисторный выход: Макс 0.5 :с (в режиме энкодера)
  • Функция таймера (только модель PA10-U): Задержка включения; Задержка выключения; Мигание; Одиночное мигание; Высокоскоростной режим; Низкоскоростной режим; Разовая задержка; Выбор (0.01-0.1 / 0.1-1 / 1-10 / 10-100с)
  • Ресурс реле
    • Механический: минимум 10 000 000 раз
    • Электрический: минимум 100 000 раз (250В AC, 3А активной нагрузки)
  • Диэлектрическая сила: 2000В 50/60Гц за 1 мин.
  • Изолирующие сопротивление: мин.100МОм (при 500В DC)
  • Температура окружающей среды: -10...+55°С (в незамерзающем состоянии)
  • Температура хранения: -25...+60°С (в незамерзающем состоянии)
  • Влажность: 35...85%RH
  • Вес: около 160г

Если подсоединенная к сенсорному выходу нагрузка превышает 200 мА, то это может привезти к выходу прибора из строя.


Модельный ряд РА-10

Модель Вход Выход Вес
PA10-U

Тип входа NPN.
Выбор НОРМ/ИНВ
Выбор OR/AND для IN1, IN2.
Выборн. ф-ция для IN2 дифф. действия.
[Вход по замыканию]
Защита от короткого замыкания: макс. 680 Ом,
остаточное напряжение при КЗ: макс. 0,8В, импеданс мин. 100 кОм

Релейный выход: 250В AC, ЗА (активная нагрузка)
Твердотельное реле:
O.C OUT1 / O.C OUT2: NPN с откр. коллектором, Мах 30В DC 200мА
150 гр
PA10-V Тип входа NPN.
Выбор НОРМ/ИНВ
Работа с IN 1, IN 2 AND.
[Вход по замыканию]
Защита от короткого замыкания: макс. 300 Ом,
остаточное напряжение при КЗ: макс. 0,8В, сопротивление мин. 100 кОм
Релейный выход: 250В AC, ЗА (активная нагрузка)
Твердотельное реле:
О.С OUT: NPN с откр. коллектором
Мах З0В DC, 200мА
150 гр
PA10-VP Тип входа PNP.
Выбор НОРМ/ИНВ
Работа с IN 1, IN 2 AND.
[Вход по напряжению]
Входное сопротивление: 5, 6к0м, "Высокий" уровень напряжения 5...30В DC, "Низкий" уровень напряжения 0...2В DC
Релейный выход: 250В AC, ЗА (активная нагрузка)
Твердотельное реле:
О.С OUT: NPN с откр. коллектором
Мах З0В DC, 200мА
150 гр
PA10-W Тип входа NPN.
Выбор НОРМ/ИНВ
Выборная функция для индивидуальной работы IN1, IN2.
[Вход по замыканию]
Защита от короткого замыкания: макс. 300 Ом,
остаточное напряжение при КЗ: макс. 0,8В, сопротивление мин. 100 кОм
Релейный выход:
OUT1, OUT2:250В AC, ЗА (активная нагрузка)
160 гр
PA10-WP Тип входа PNP.
Выбор НОРМ/ИНВ
Выборная функция для индивидуальной работы IN1, IN2.
[Вход по напряжению]
Входное сопротивление: 5, 6к0м, "Высокий" уровень напряжения 5...30В DC, "Низкий" уровень напряжения 0...2В DC
Релейный выход:
OUT1, OUT2:250В AC, ЗА (активная нагрузка)
160 гр


Коды для заказа

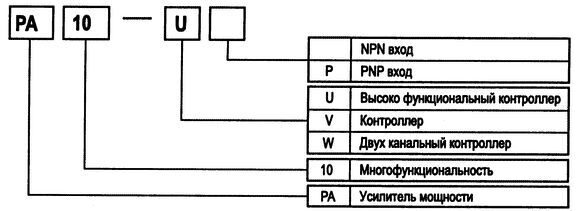

 Код для заказа контроллера датчиков PA-10

Размеры

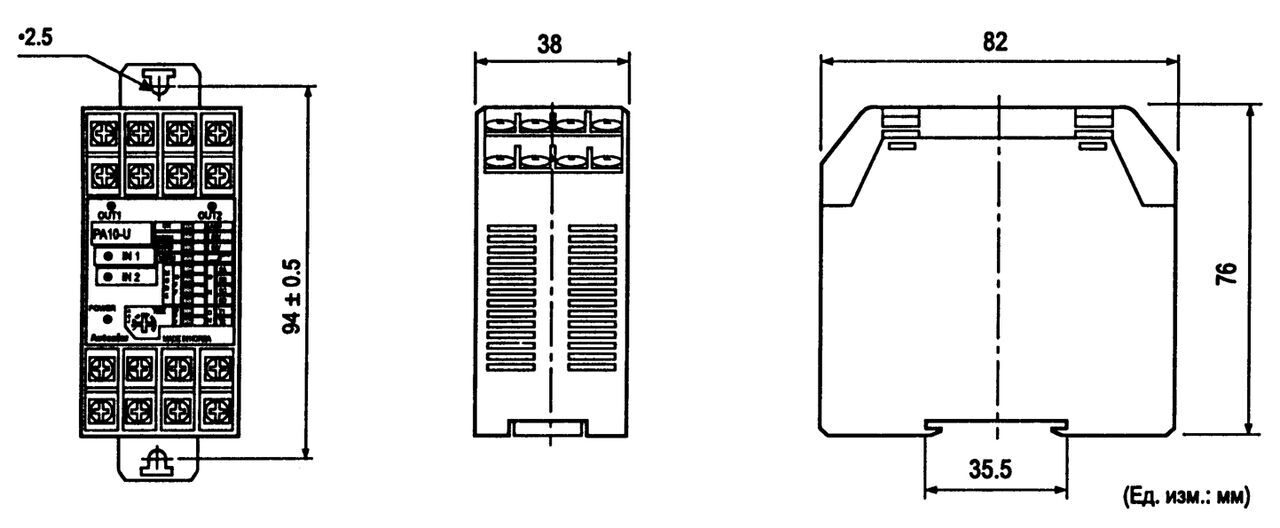

Габаритные размеры контроллера датчиков PA-10

Подключения

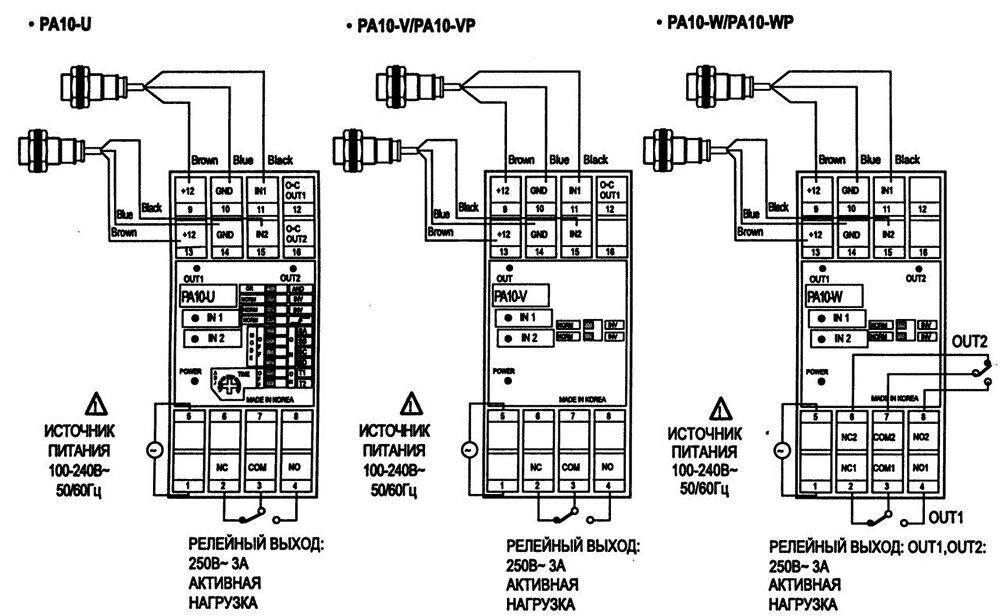

Схема подключения датчиков к контроллеру PA-10

 Входные подключения

Подключение нагрузки к контроллеру датчиков PA-10

Функциональная диаграмма

 Функциональная диаграмма контроллера датчика PA-10

Передняя панель

Назначение органов управления на панели контроллера PA-10

Органы управления контроллером датчиков PA-10
